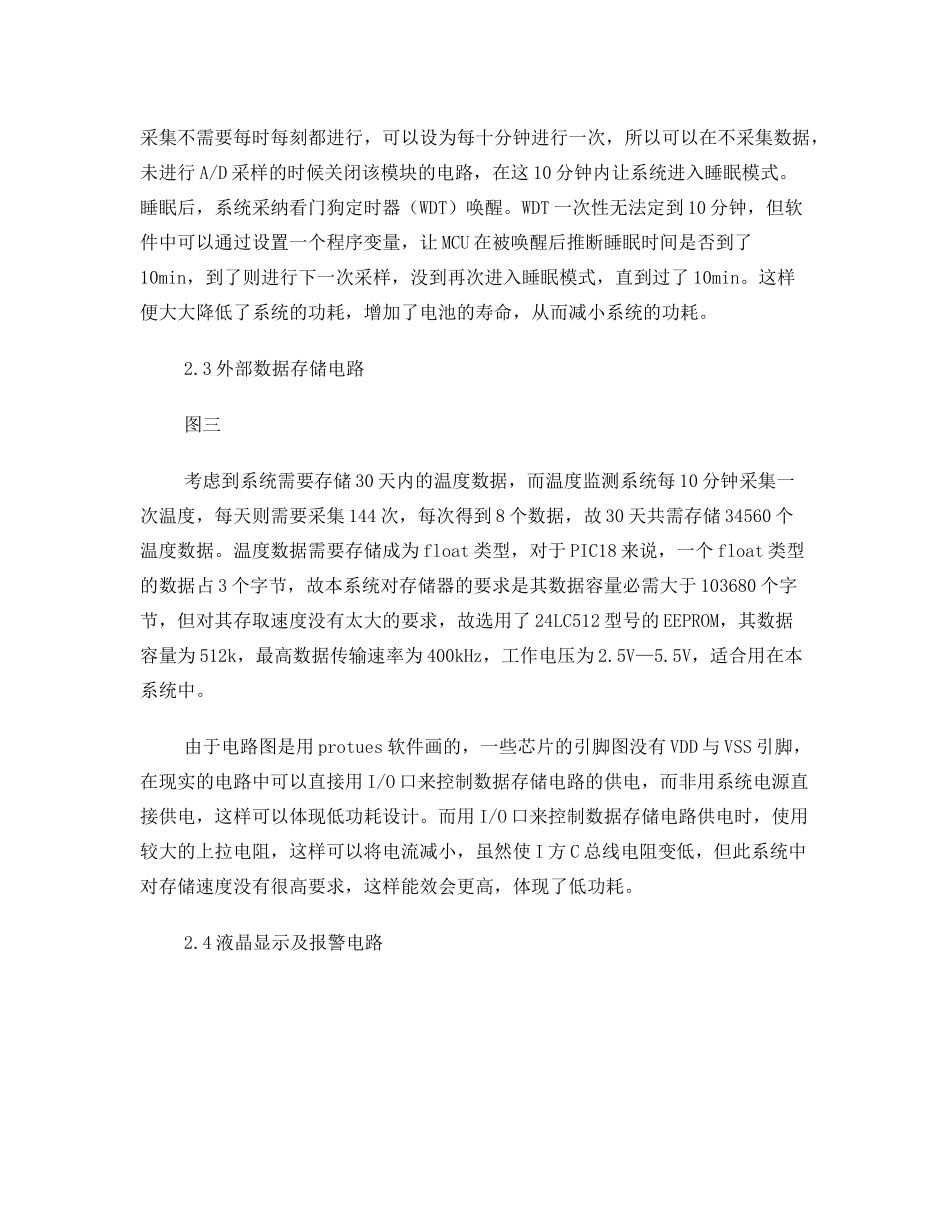

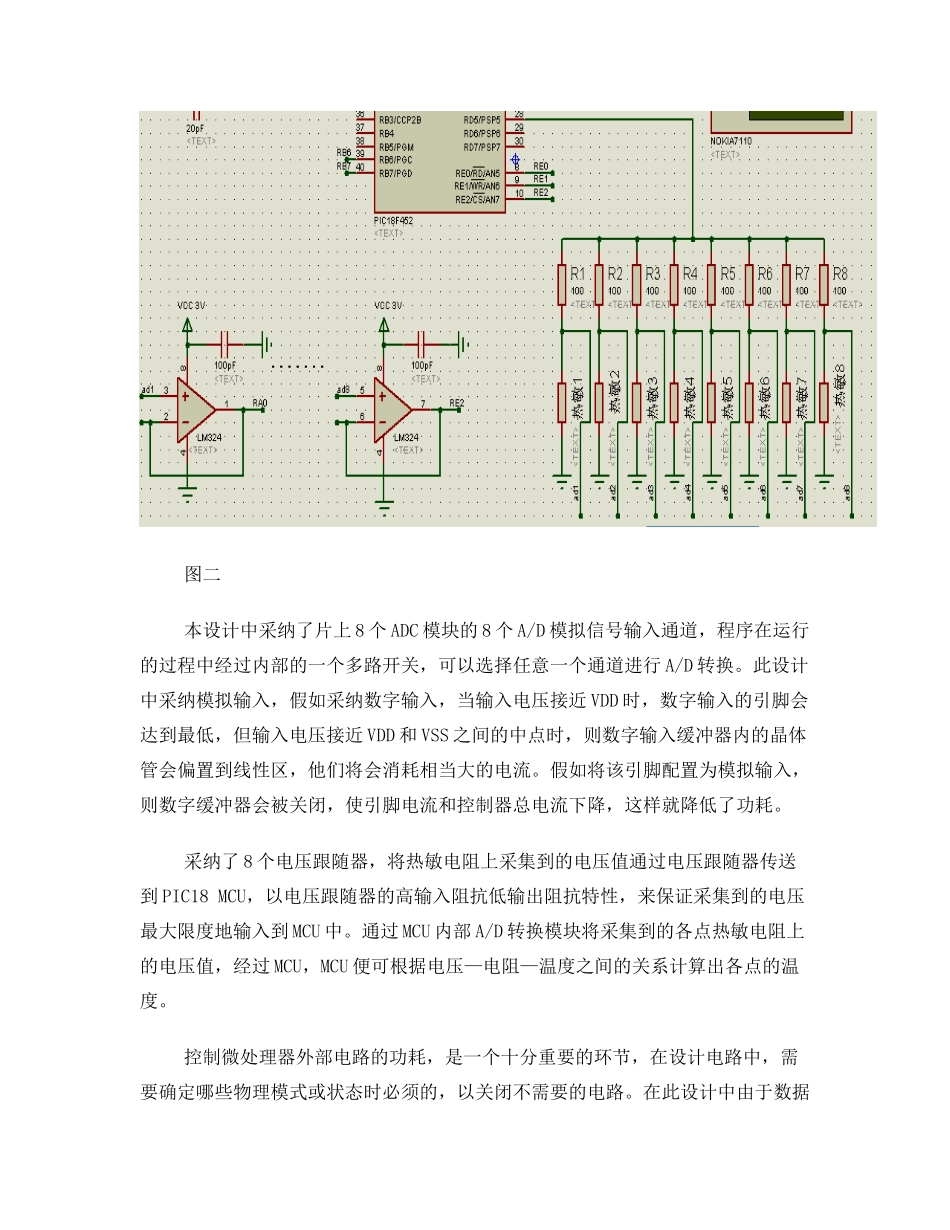

基于 PIC18 的低功耗温度采集系统设计一、系统组成整个系统包括 PIC18F452 最小系统电路、多点温度采集测量电路（由 MCU 内部 A/D 模块实现）、电源模块（向器件提供电源）、外部数据存储电路和液晶显示和低压检测及报警电路（低压检测由 MCU 内部 LVD 模块实现）。电路如下图所示：系统电路图二. 硬件结构设计2.1 PIC18F452 及其外围电路图一PIC18F452 是 Microchip 生产的低功耗和高速率的高性能增强型能闪存单片机。此设计中外围电路包括复位电路、时钟电路、下载口电路，而时钟电路中外部晶体振荡器采纳 8MHz 的晶体振荡器，为系统提供精确的实时时钟，假如要求的频率精度不需要高于正负 5%，也可以使用所有纳瓦器件和 nanowatt XLP 器件都具有的内部 RC 振荡器，与外部 RC 振荡器相比，内部 RC 振荡器的频率稳定度更高并且功耗也比外部振荡器低，这样就可以减少功耗。这些电路都采纳 3v 的系统电源，也减少了功耗。2.2 多点温度采集测量电路图二本设计中采纳了片上 8 个 ADC 模块的 8 个 A/D 模拟信号输入通道，程序在运行的过程中经过内部的一个多路开关，可以选择任意一个通道进行 A/D 转换。此设计中采纳模拟输入，假如采纳数字输入，当输入电压接近 VDD 时，数字输入的引脚会达到最低，但输入电压接近 VDD 和 VSS 之间的中点时，则数字输入缓冲器内的晶体管会偏置到线性区，他们将会消耗相当大的电流。假如将该引脚配置为模拟输入，则数字缓冲器会被关闭，使引脚电流和控制器总电流下降，这样就降低了功耗。采纳了 8 个电压跟随器，将热敏电阻上采集到的电压值通过电压跟随器传送到 PIC18 MCU，以电压跟随器的高输入阻抗低输出阻抗特性，来保证采集到的电压最大限度地输入到 MCU 中。通过 MCU 内部 A/D 转换模块将采集到的各点热敏电阻上的电压值，经过 MCU，MCU 便可根据电压—电阻—温度之间的关系计算出各点的温度。控制微处理器外部电路的功耗，是一个十分重要的环节，在设计电路中，需要确定哪些物理模式或状态时必须的，以关闭不需要的电路。在此设计中由于数据采集不需要每时每刻都进行，可以设为每十分钟进行一次，所以可以在不采集数据，未进行 A/D 采样的时候关闭该模块的电路，在这 10 分钟内让系统进入睡眠模式。睡眠后，系统采纳看门狗定时器（WDT）唤醒。WDT 一次性无法定到 10 分钟，但软件中可以通过设置一个程序变量，让 MCU 在被唤醒后推断睡眠...
