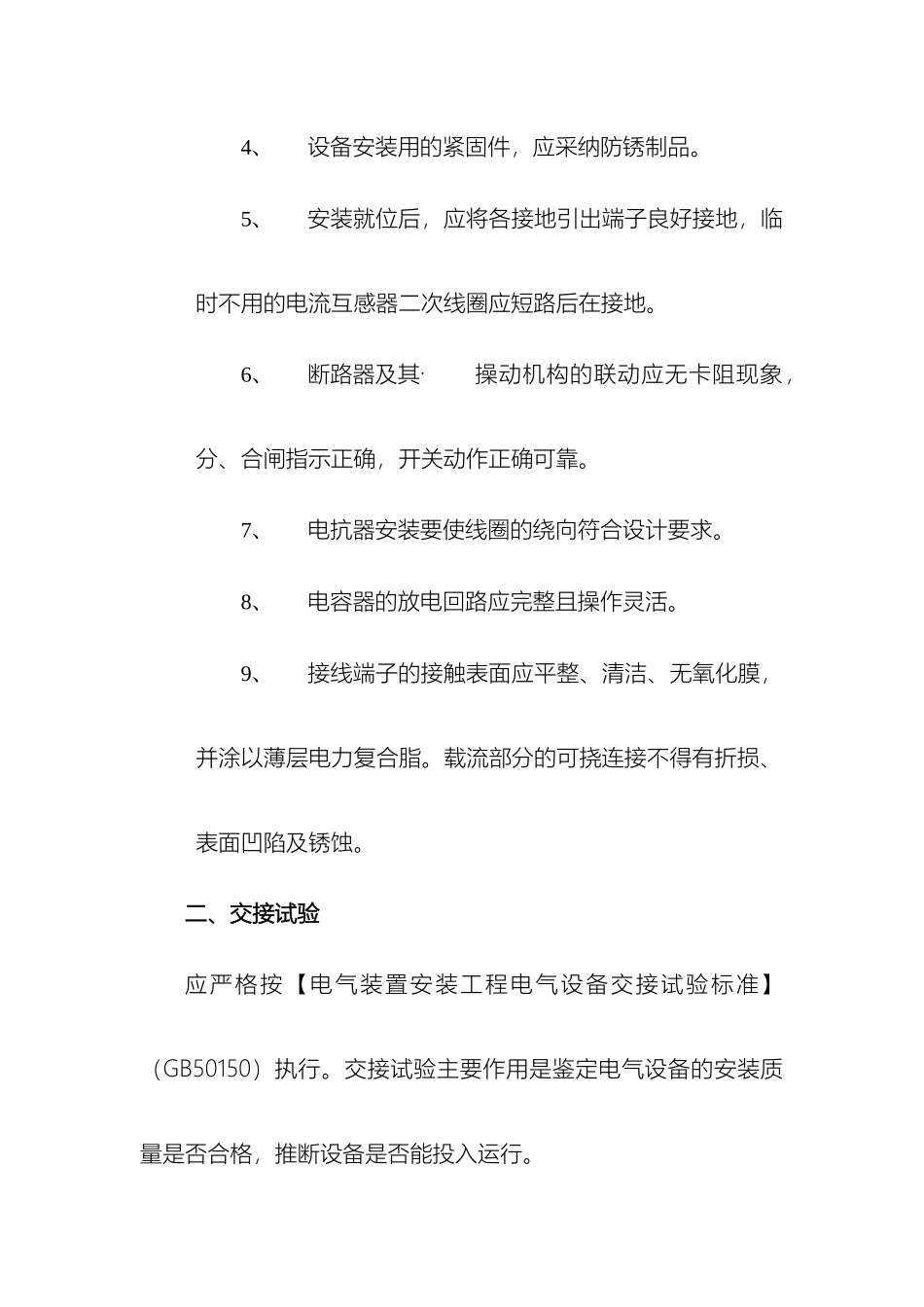

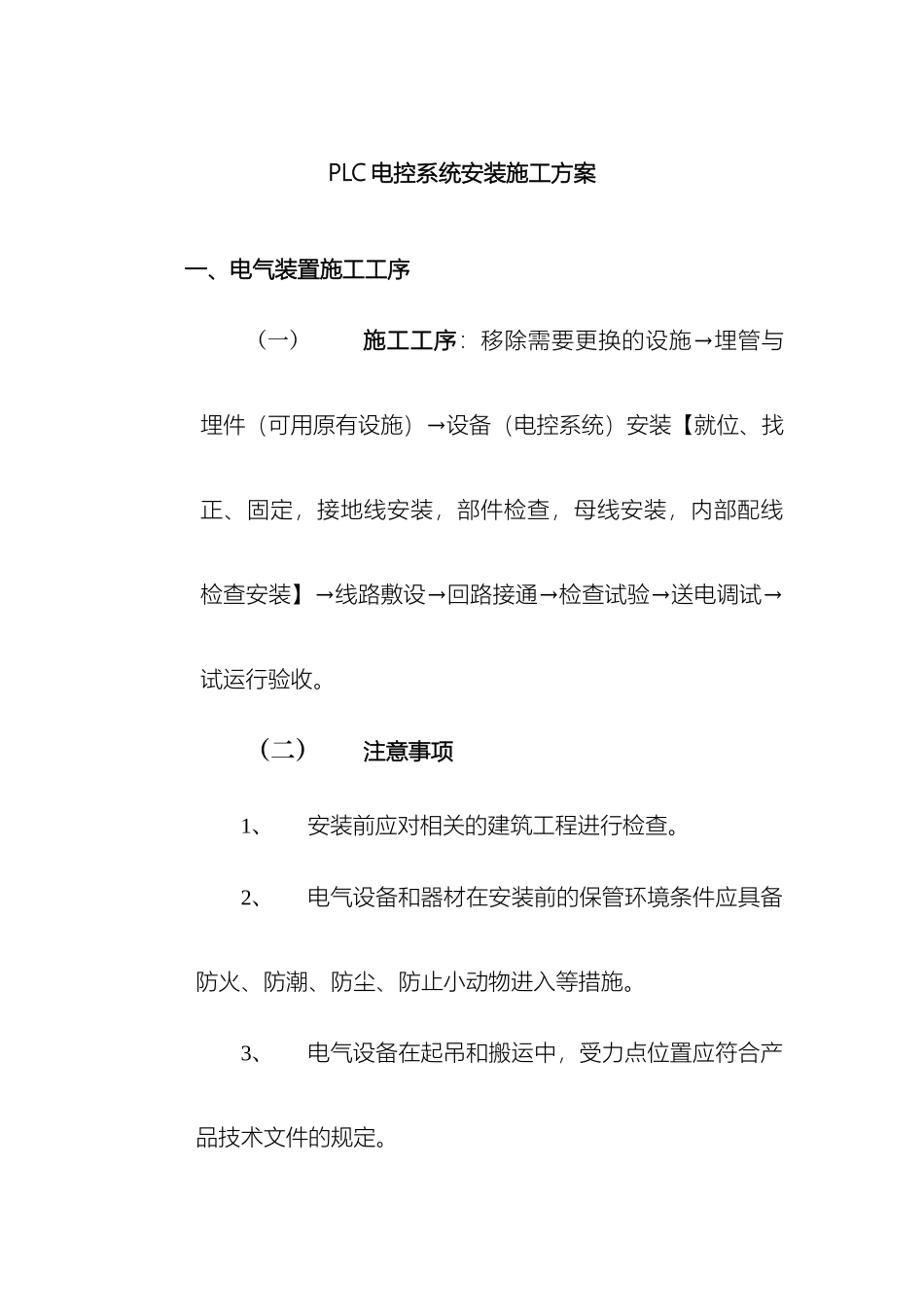

PLC 电控系统安装施工方案PLC 电控系统安装施工方案一、电气装置施工工序（一）施工工序：移除需要更换的设施→埋管与埋件（可用原有设施）→设备（电控系统）安装【就位、找正、固定，接地线安装，部件检查，母线安装，内部配线检查安装】→线路敷设→回路接通→检查试验→送电调试→试运行验收。（二）注意事项1、安装前应对相关的建筑工程进行检查。2、电气设备和器材在安装前的保管环境条件应具备防火、防潮、防尘、防止小动物进入等措施。3、电气设备在起吊和搬运中，受力点位置应符合产品技术文件的规定。4、设备安装用的紧固件，应采纳防锈制品。5、安装就位后，应将各接地引出端子良好接地，临时不用的电流互感器二次线圈应短路后在接地。6、断路器及其·操动机构的联动应无卡阻现象，分、合闸指示正确，开关动作正确可靠。7、电抗器安装要使线圈的绕向符合设计要求。8、电容器的放电回路应完整且操作灵活。9、接线端子的接触表面应平整、清洁、无氧化膜，并涂以薄层电力复合脂。载流部分的可挠连接不得有折损、表面凹陷及锈蚀。二、交接试验应严格按【电气装置安装工程电气设备交接试验标准】（GB50150）执行。交接试验主要作用是鉴定电气设备的安装质量是否合格，推断设备是否能投入运行。（一）电力电缆的交接试验内容有：测量绝缘电阻；直流耐压试验及泄漏电流测量；沟通耐压试验；测量金属屏蔽层电阻和导电体电阻比；检查电缆线路两端的相位；充油电缆的绝缘油试验；交叉互联系统试验。（二）交接试验注意事项：1、在高压试验设备和高电压引线周围，均应装设遮拦并悬挂警示牌。2、进行高压电试验时，操作人员与高电压回路间应具有足够的安全距离。例如：电压等级 6—10KV，不设防护栅时，最小安全距离为 0.7m。3、高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电。放电时间至少 1min 以上。4、凡吸收比小于 1.2 的电动机，都应先干燥后在进行沟通耐压试验。5、断路器的沟通耐压试验应在分、合闸状态下分别进行。6、除制造厂装配的成套设备外，进行绝缘试验时，宜将连接在一起的各种设备分离开来单独进行。三、电气回路接通要求回路接通条件是确认供电设备和用电设备安装完成，其型号、规格、安装位置符合施工图纸要求并验收合格；电气交接试验合格；所有建筑装饰工作完成并清扫洁净。电气回路接通作业的环境应洁净。四、通电检查试验及调试要求检查顺序要先进行二次回路通电检查试验，然后在进行相应的一次回...
