PLC课程设计题目92025VIP专享

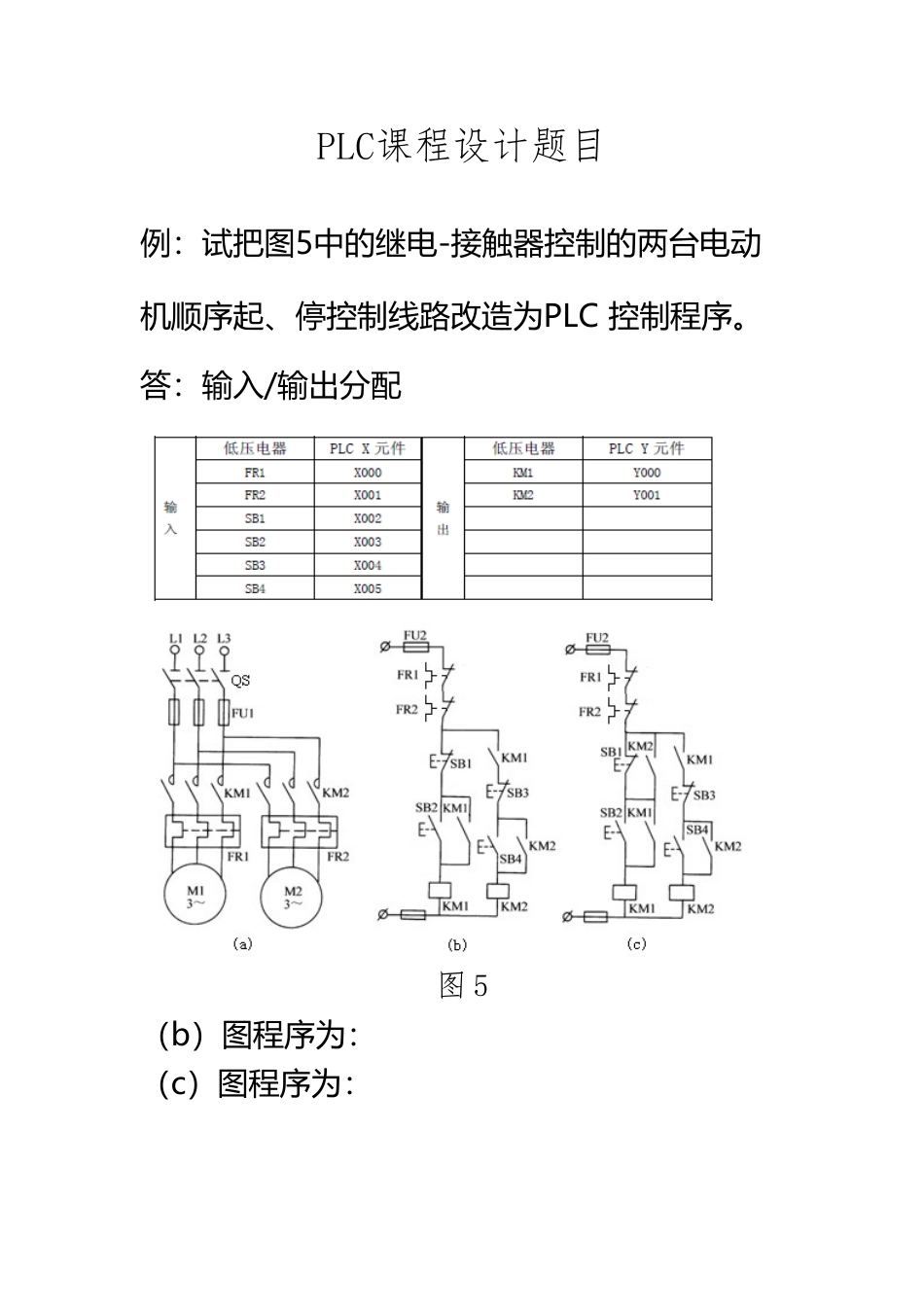

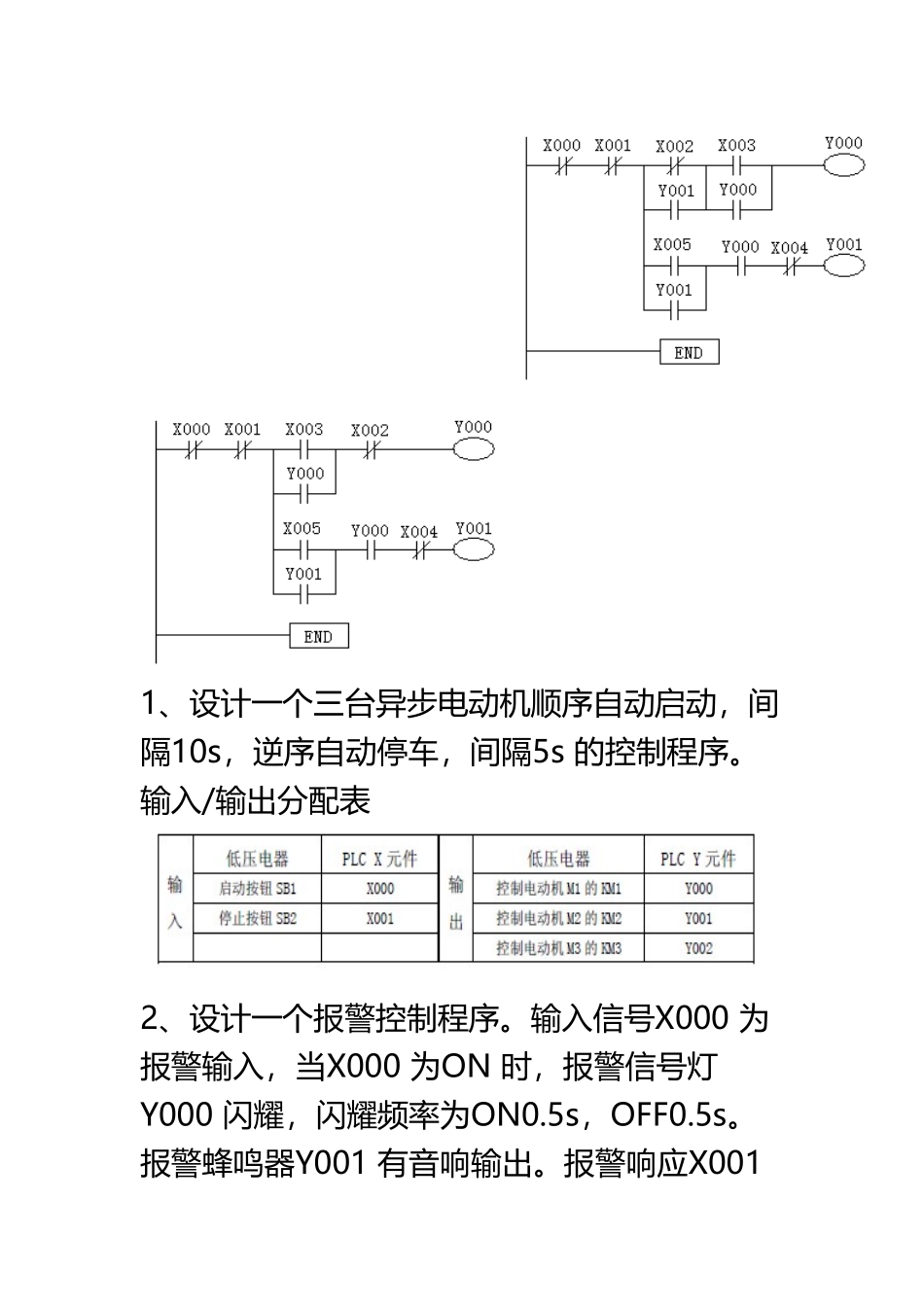

PLC 课程设计题目92025(13页)Good is good, but better carries it.精益求精，善益求善。PLC课程设计题目例：试把图5中的继电-接触器控制的两台电动机顺序起、停控制线路改造为PLC 控制程序。答：输入/输出分配图 5（b）图程序为： （c）图程序为：1、设计一个三台异步电动机顺序自动启动，间隔10s，逆序自动停车，间隔5s 的控制程序。输入/输出分配表2、设计一个报警控制程序。输入信号X000 为报警输入，当X000 为ON 时，报警信号灯Y000 闪耀，闪耀频率为ON0.5s，OFF0.5s。报警蜂鸣器Y001 有音响输出。报警响应X001为ON 时，报警灯由闪耀变为常亮且停止音响。按下报警解除按钮X002，报警灯熄灭。为测试报警灯和报警蜂鸣器的好坏，可用测试按钮X003 随时测试。3、设计一个智力竞赛抢答控制装置，当出题人说出问题且按下开始按钮SB1 后，在10s 之内，4 位参赛选手中只有最早按下抢答按钮的选手抢答有效，抢答桌上的灯亮3s，赛场上的音响装置响2s,且使按钮SB1 复位（断开保持回路），使定时器复位。10s 后抢答无效，出题人按下复位按钮SB2 时，按钮SB1 及定时器复位。4、设计简单的霓虹灯程序。要求4 盏灯，在每一瞬间3 盏灯亮，1 盏灯熄灭，且按顺序排列熄灭。每盏灯亮、熄的时间分别为0.5s，如图下图所示。试画出梯形图程序。第 4 题图5、液体混合装置如图所示，液面传感器SL1～SL3被液体淹没时为ON，电磁阀YV1～YV3 的线圈通电时打开，线圈断电时关闭。初始状态时容器是空的，各阀门均关闭，各传感器均为OFF。按下起动按钮后，打开阀门YV1，液体A 流入容器，液面传感器SL3 变为ON 时，关闭阀门YV1，打开阀门YV2，液体B 流入容器。液面到达液面传感器SL1时，关闭阀门YV2，电动机M 开始运行，搅拌液体，60s 后停止搅拌，打开阀门YV3，放出混合液体，当液面降至液面传感器SL2 之后再过5s，熔体放空，关闭阀门YV3，打开阀门YV1，又开始下一周期的操作。按下停止按钮，在当前工作周期的操作结束之后，才停止操作（停在初始状态）。试画出PLC 的I/O 接线图和控制系统的顺序控制功能图，并设计梯形图程序。第 5 题图输入输出分配表：6、有一个五层电梯，请结合动画画面设计该电梯控制程序。（1）厅外呼唤程序；（2）楼层指示及运行指示程序；（3）轿厢内选层及指示程序；（4）电梯上行下行程序；（5）电梯开关门程序。7、请结合交通灯动画画面设计 PLC 控制程序。8、请结合霓虹灯动画画面设计 PLC 控制程...
