QTZ63塔吊基础方案

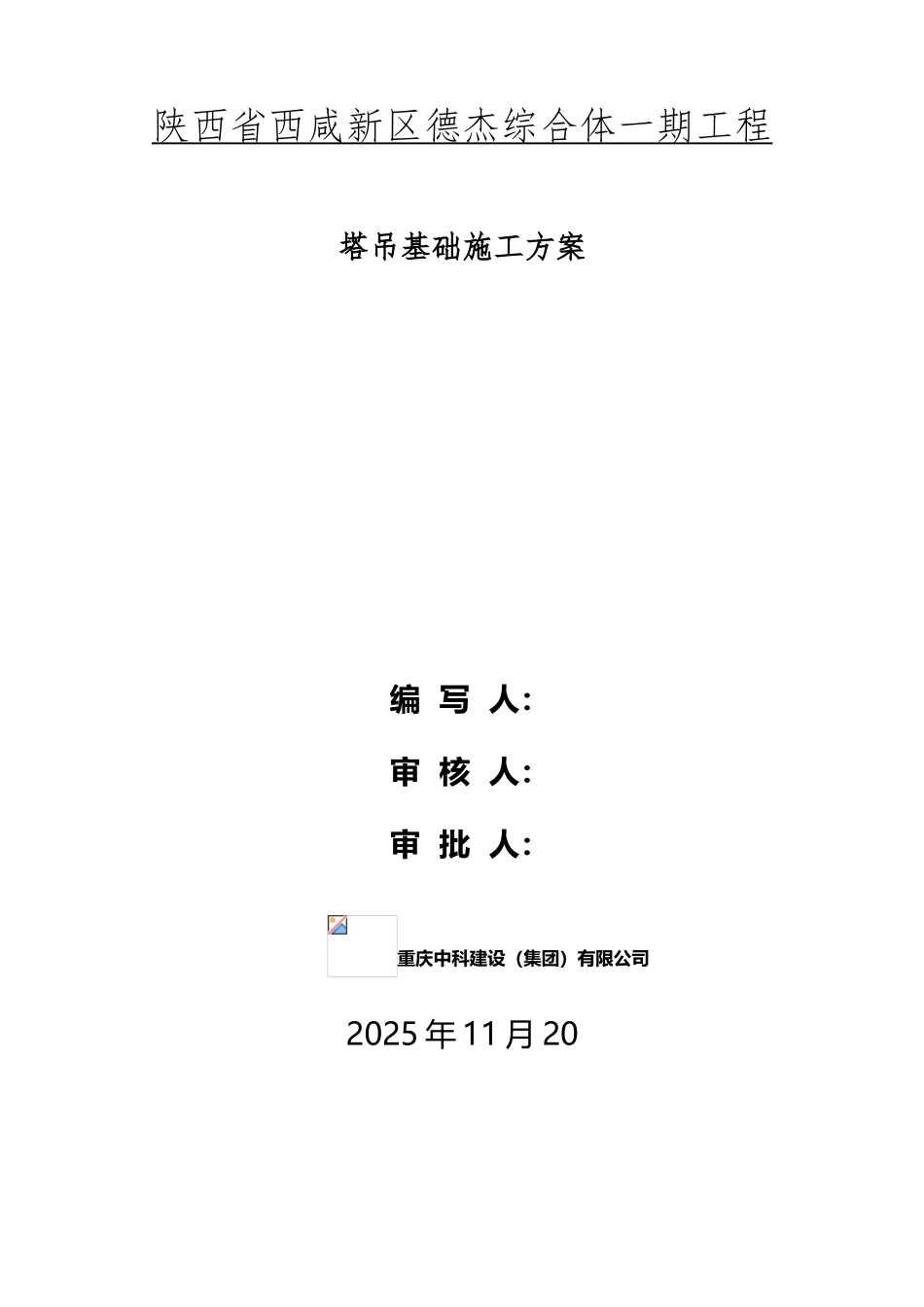

QTZ63 塔吊基础方案(38页)Good is good, but better carries it.精益求精，善益求善。陕西省西咸新区德杰综合体一期工程塔吊基础施工方案编 写 人：审 核 人：审 批 人： 重庆中科建设（集团）有限公司2025 年 11 月 20目 录一、工程概况..................................3二、编制依据..................................4三、塔式起重机型号及定位的选择................5四、塔式起重机的设计及计算....................9五、塔吊基础计算.............................11六、塔式起重机基础施工.......................20七、塔式起重机基础施工的安全技术措施.........26塔吊基础方案一、工程概况1、总体概况 工程名称陕西省西咸新区德杰综合体一期工程建设单位咸阳德杰实业进展有限公司地理位置咸阳市渭城区渭河左岸兰池大道（金旭路）以北监理单位陕西永明建设项目管理有限公司质量监督陕西省西咸新区建设工程质量安全监督站设计单位中煤科工集团重庆设计讨论院地勘单位陕西核工业工程勘察院施工单位重庆中科建设（集团）有限责任公司合同工期 2025 年 11 月至 2025 年 5 月（日历天）建筑面积214836㎡2、项目规划用地面积约 80 亩，由高层住宅、酒店、写字楼、裙楼、地下车库等组成。高层住宅建筑层数 16～28 层，地下车库 2 层，酒店及写字楼层数 24层，地下车库 2 层。层高由 50.4-88.2 米，总建筑面积 214836㎡3、本工程主体结构施工时共设塔吊 7 台，布设位置和塔吊编号见平面布置图。1#塔吊采纳中联重科股份有限公司生产的 QTZ63(5613)型塔吊，该塔吊独立式起升高度为 40 米，附着式起升高度达 220 米，工作臂长 56 米，最大起重量 6 吨，额定起重力矩为 56 吨米，最大起重力矩为 78 吨米。2#、3#、5#、6#、7#塔吊采纳烟台市建设机械厂生产的 QTZ63(5610)型塔吊，该塔吊独立式起升高度为 40 米，附着式起升高度达220 米，工作臂标准臂长，最大起重量 6 吨，额定起重力矩为 53 吨米，最大起重力矩为 77 吨米。二、编制依据 1、《QTZ63（5613 和 5610 塔式起重机使用说明书》2、《岩土工程勘察报告》3、《塔式起重机操作使用规程》（ZBJ80012）；4.《建筑机械使用安全技术法律规范》（JGJ33-2001）；5.《塔式起重机安全规程》（GB5144-2025）；6、《塔式起重机混凝土基础工程技术规程》（JGJ/T 187-2025）7、《建筑地基基础设计法律规范》（DGJ08-11-2010）8...
