TKDG型铁路客车电气综合控制柜使用说明书

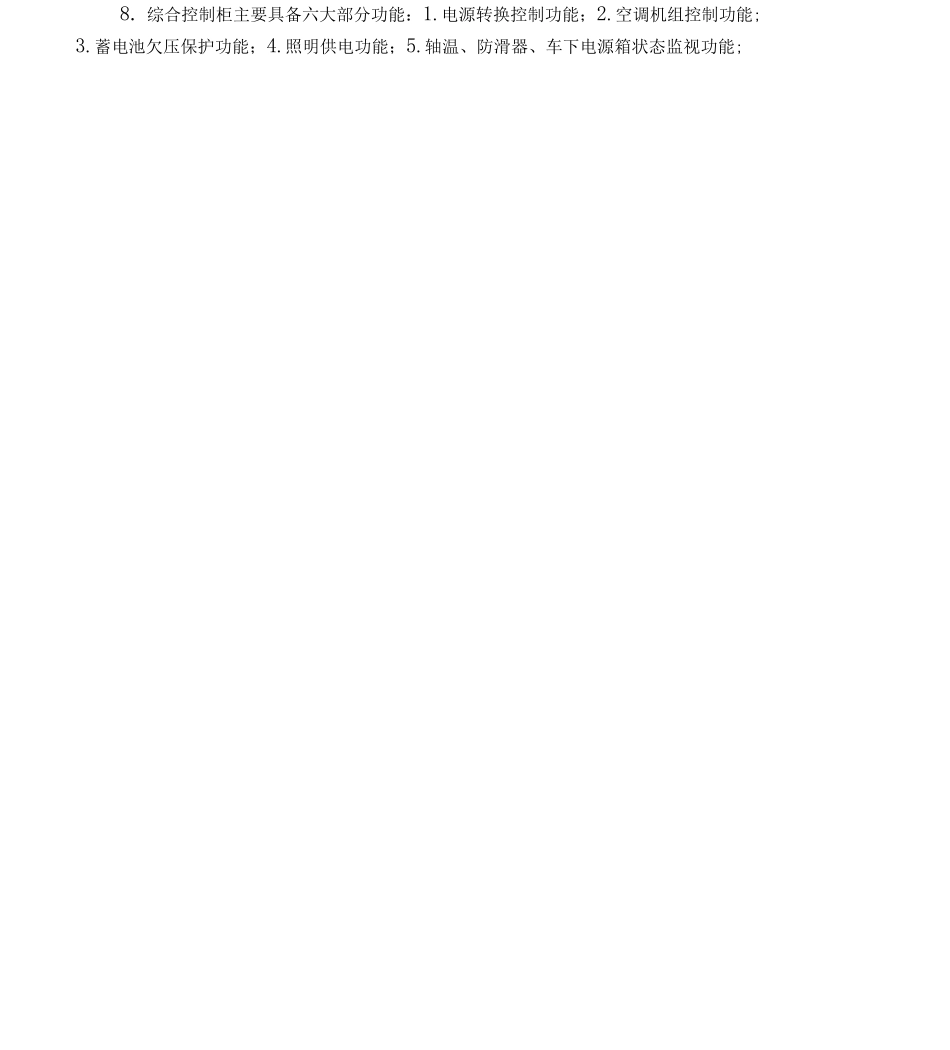

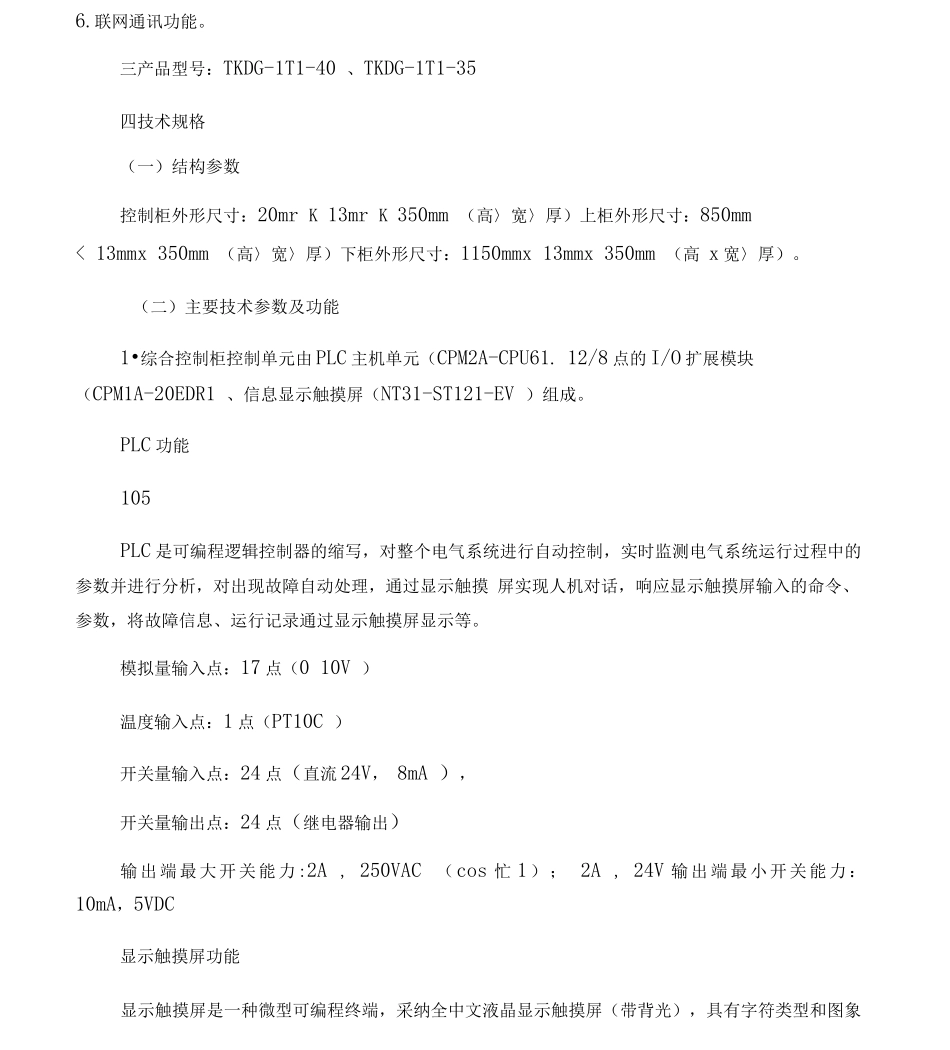

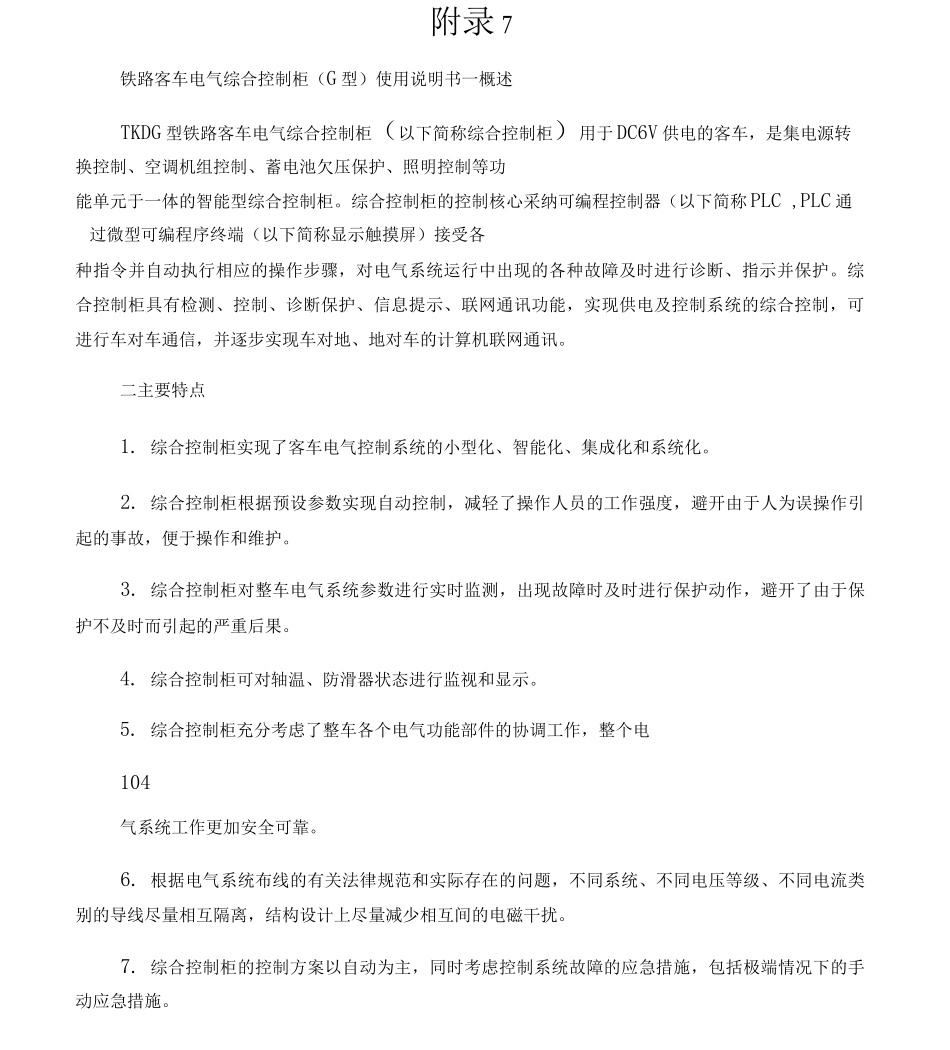

附录 7铁路客车电气综合控制柜（G 型）使用说明书一概述TKDG 型铁路客车电气综合控制柜（以下简称综合控制柜）用于 DC6V 供电的客车，是集电源转换控制、空调机组控制、蓄电池欠压保护、照明控制等功能单元于一体的智能型综合控制柜。综合控制柜的控制核心采纳可编程控制器（以下简称 PLC ,PLC 通过微型可编程序终端（以下简称显示触摸屏）接受各种指令并自动执行相应的操作步骤，对电气系统运行中出现的各种故障及时进行诊断、指示并保护。综合控制柜具有检测、控制、诊断保护、信息提示、联网通讯功能，实现供电及控制系统的综合控制，可进行车对车通信，并逐步实现车对地、地对车的计算机联网通讯。二主要特点1. 综合控制柜实现了客车电气控制系统的小型化、智能化、集成化和系统化。2. 综合控制柜根据预设参数实现自动控制，减轻了操作人员的工作强度，避开由于人为误操作引起的事故，便于操作和维护。3. 综合控制柜对整车电气系统参数进行实时监测，出现故障时及时进行保护动作，避开了由于保护不及时而引起的严重后果。4. 综合控制柜可对轴温、防滑器状态进行监视和显示。5. 综合控制柜充分考虑了整车各个电气功能部件的协调工作，整个电104气系统工作更加安全可靠。6. 根据电气系统布线的有关法律规范和实际存在的问题，不同系统、不同电压等级、不同电流类别的导线尽量相互隔离，结构设计上尽量减少相互间的电磁干扰。7. 综合控制柜的控制方案以自动为主，同时考虑控制系统故障的应急措施，包括极端情况下的手动应急措施。8. 综合控制柜主要具备六大部分功能：1.电源转换控制功能；2.空调机组控制功能;3.蓄电池欠压保护功能；4.照明供电功能；5.轴温、防滑器、车下电源箱状态监视功能;6.联网通讯功能。三产品型号：TKDG-1T1-40 、TKDG-1T1-35四技术规格（一）结构参数控制柜外形尺寸：20mr K 13mr K 350mm （高〉宽〉厚）上柜外形尺寸：850mm< 13mmx 350mm （高〉宽〉厚）下柜外形尺寸：1150mmx 13mmx 350mm （高 x 宽〉厚）。（二）主要技术参数及功能1•综合控制柜控制单元由 PLC 主机单元（CPM2A-CPU61. 12/8 点的 I/O 扩展模块（CPM1A-20EDR1 、信息显示触摸屏（NT31-ST121-EV ）组成。PLC 功能105PLC 是可编程逻辑控制器的缩写，对整个电气系统进行自动控制，实时监测电气系统运行过程中的参数并进行分析，对出现故障自动处理，通过显示触摸 屏实现人机对话，响应显示触摸屏输入的命令、参...
