XX排涝泵站初步设计报告书

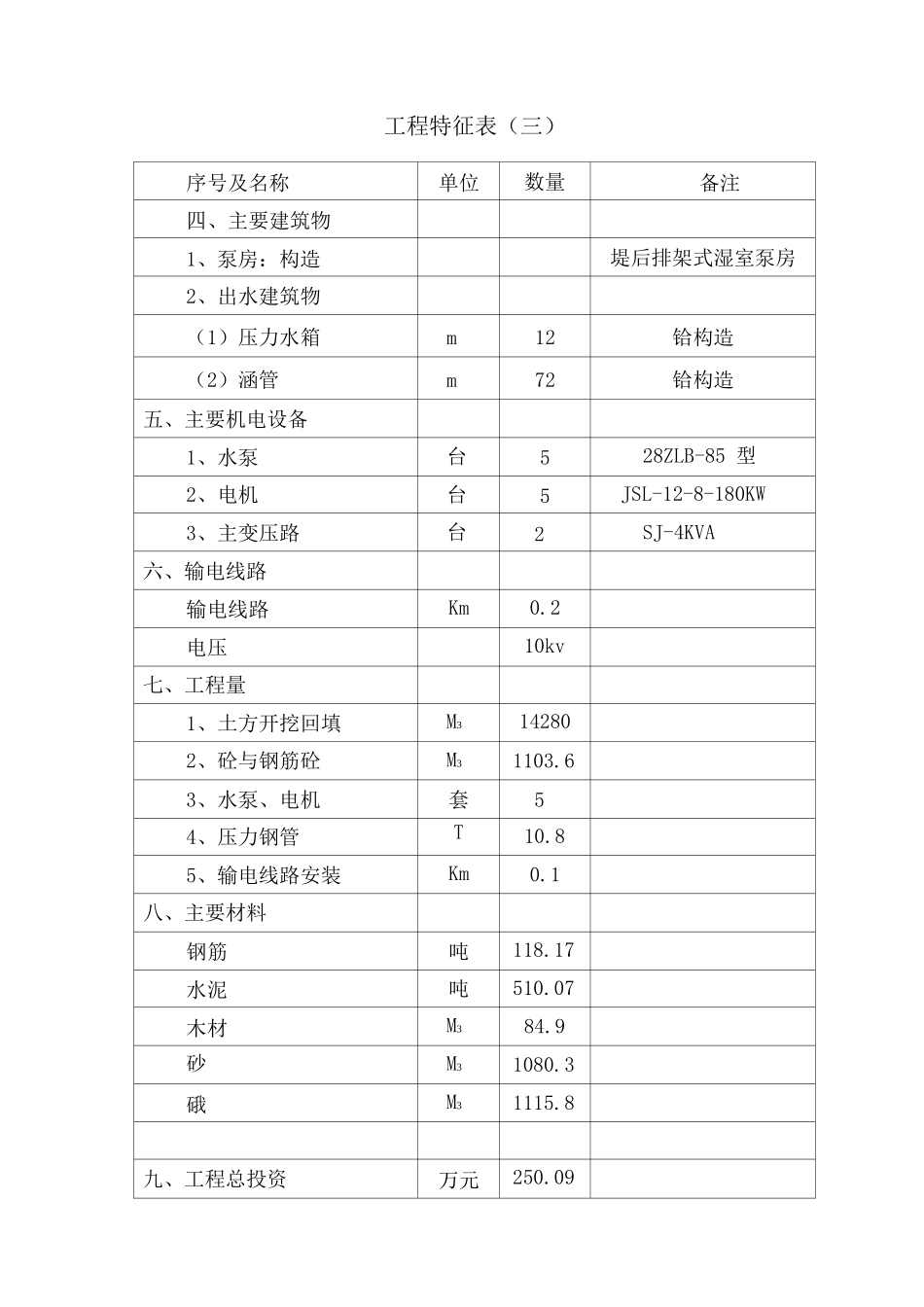

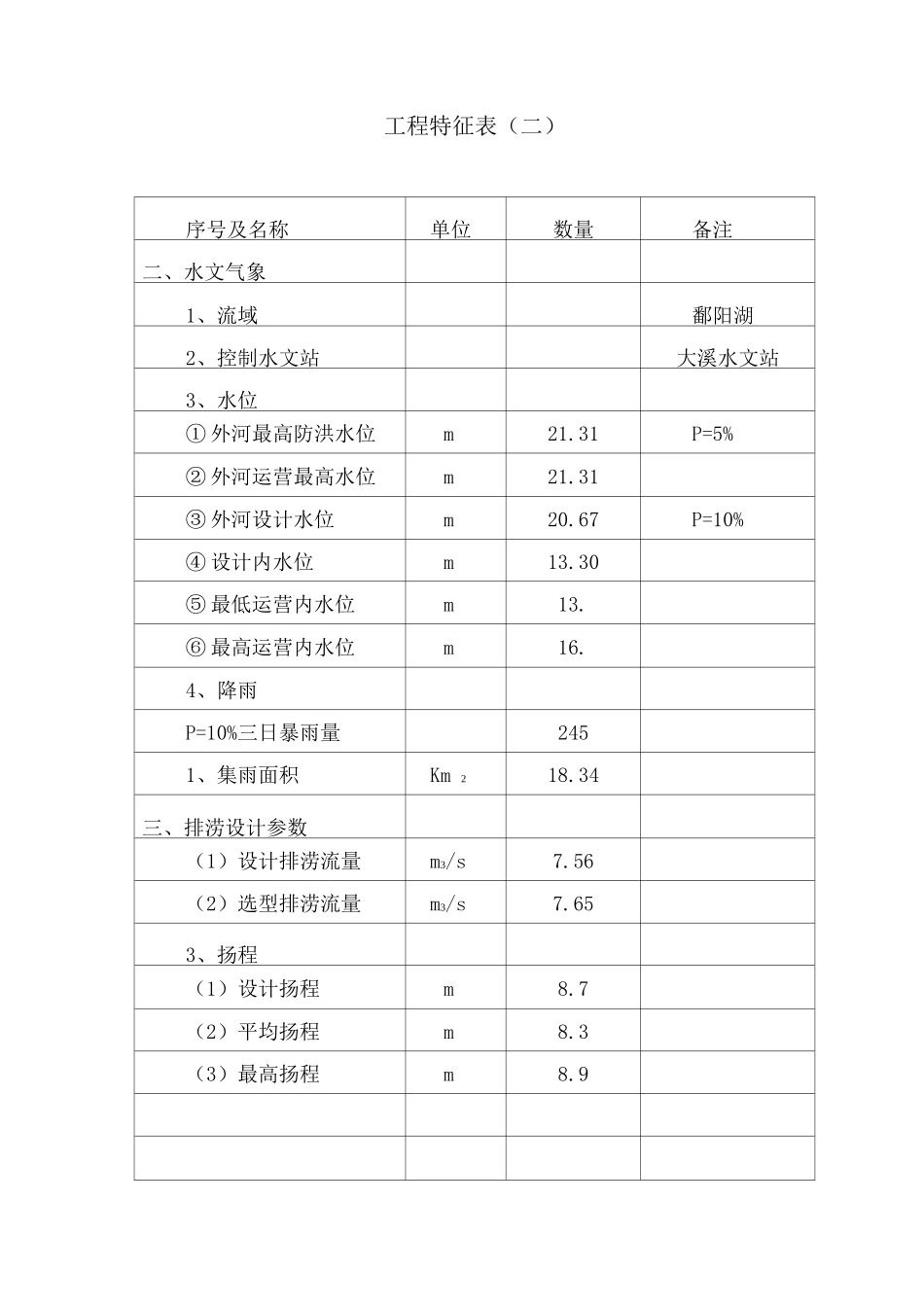

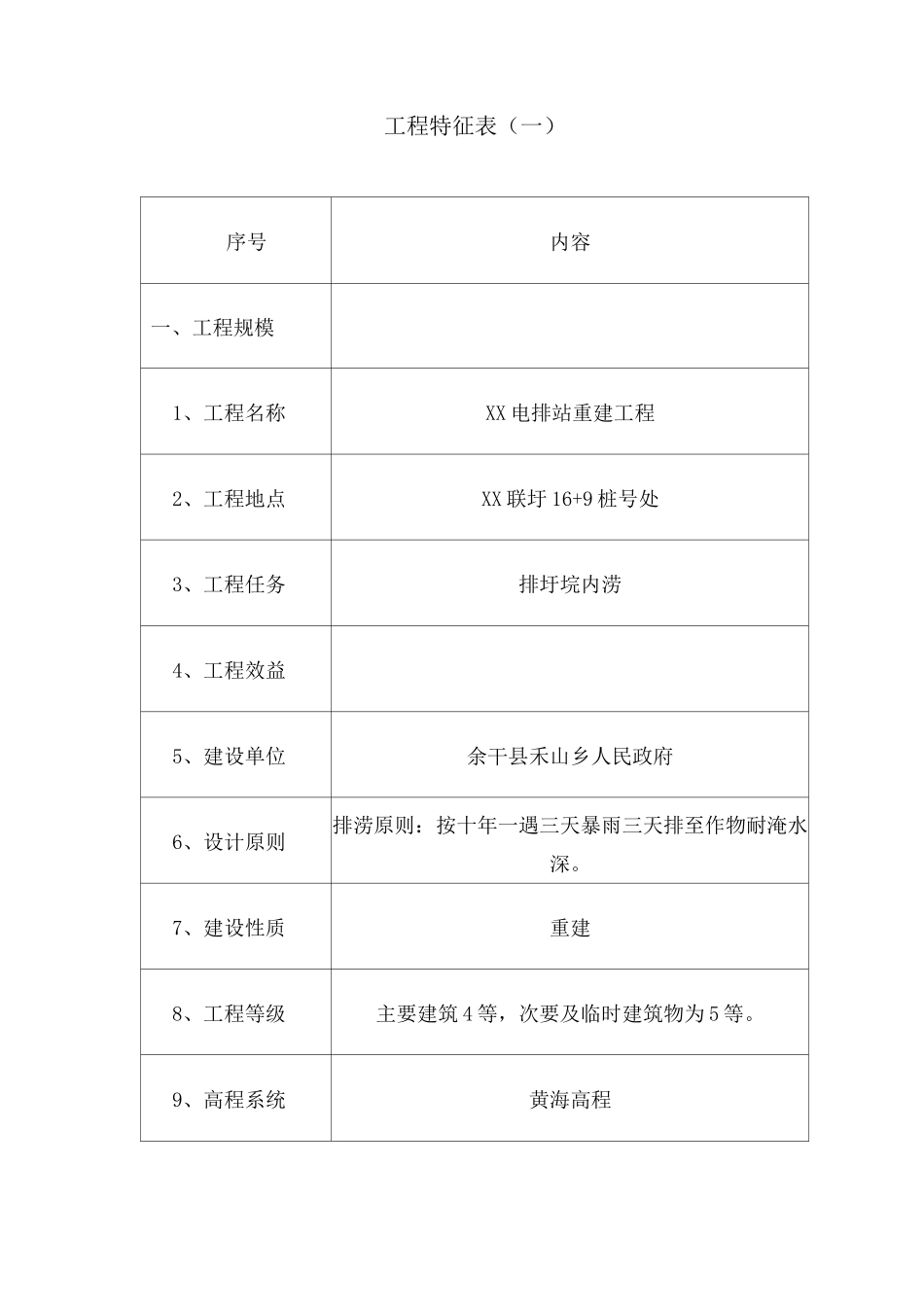

工程特征表（一）序号内容一、工程规模1、工程名称XX 电排站重建工程2、工程地点XX 联圩 16+9 桩号处3、工程任务排圩垸内涝4、工程效益5、建设单位余干县禾山乡人民政府6、设计原则排涝原则：按十年一遇三天暴雨三天排至作物耐淹水深。7、建设性质重建8、工程等级主要建筑 4 等，次要及临时建筑物为 5 等。9、高程系统黄海高程工程特征表（二）序号及名称单位数量备注二、水文气象1、流域鄱阳湖2、控制水文站大溪水文站3、水位① 外河最高防洪水位m21.31P=5%② 外河运营最高水位m21.31③ 外河设计水位m20.67P=10%④ 设计内水位m13.30⑤ 最低运营内水位m13.⑥ 最高运营内水位m16.4、降雨P=10%三日暴雨量2451、集雨面积Km 218.34三、排涝设计参数（1）设计排涝流量m3/s7.56（2）选型排涝流量m3/s7.653、扬程（1）设计扬程m8.7（2）平均扬程m8.3（3）最高扬程m8.9工程特征表（三）序号及名称单位数量备注四、主要建筑物1、泵房：构造堤后排架式湿室泵房2、出水建筑物（1）压力水箱m12铪构造（2）涵管m72铪构造五、主要机电设备1、水泵台528ZLB-85 型2、电机台5JSL-12-8-180KW3、主变压路台2SJ-4KVA六、输电线路输电线路Km0.2电压10kv七、工程量1、土方开挖回填M3142802、砼与钢筋砼M31103.63、水泵、电机套54、压力钢管T10.85、输电线路安装Km0.1八、主要材料钢筋吨118.17水泥吨510.07木材M384.9砂M31080.3硪M31115.8九、工程总投资万元250.09第一章工程概况XX 电力排涝站位于我县西南部，和 XX 县毗邻 XX 联圩上,东依丘陵地带，北临信江主流，南与 XX 圩对岸，圩内有一条小港纵贯南北成为沟通内湖主要渠系。就地形来看虽属平原，但也有少许丘陵，还有洼地，地形较为复杂。圩内共有 23.44KM2,本站要担负 18.34KM2集雨面积 排涝任务，受益范围禾山乡和禾斛岭垦殖场富强分场 一部分，共有 7 个生产队和 50 人。圩内地面高程自 13.〜3 0. （黄海高程，如下同），田面高程 13.5〜19.分布在平原和某些山珑内，旱地高程自 19.〜28.分布在红琅丘陵山岗上，土壤肥沃,合适种植粮棉，是该县粮食主要产区。该圩内原四个排水系统：①利用王家水库开沟导托山洪 2.5KM2；② XX 闸承担下垣排涝面积 7.8KM2；③富强闸、新源闸共承担圩上垣排涝面积 10 KM2；④濠池闸承担濠池圩 3.1Km2排涝任务。虽然排涝工程分布较为合理，但因该处位于信江下游鄱湖之滨，每当夏秋汛期，外河水位涨得快，退得慢，连续时间长，自排机会很小...
