xx水电站工程施工组织设计浆砌石坝

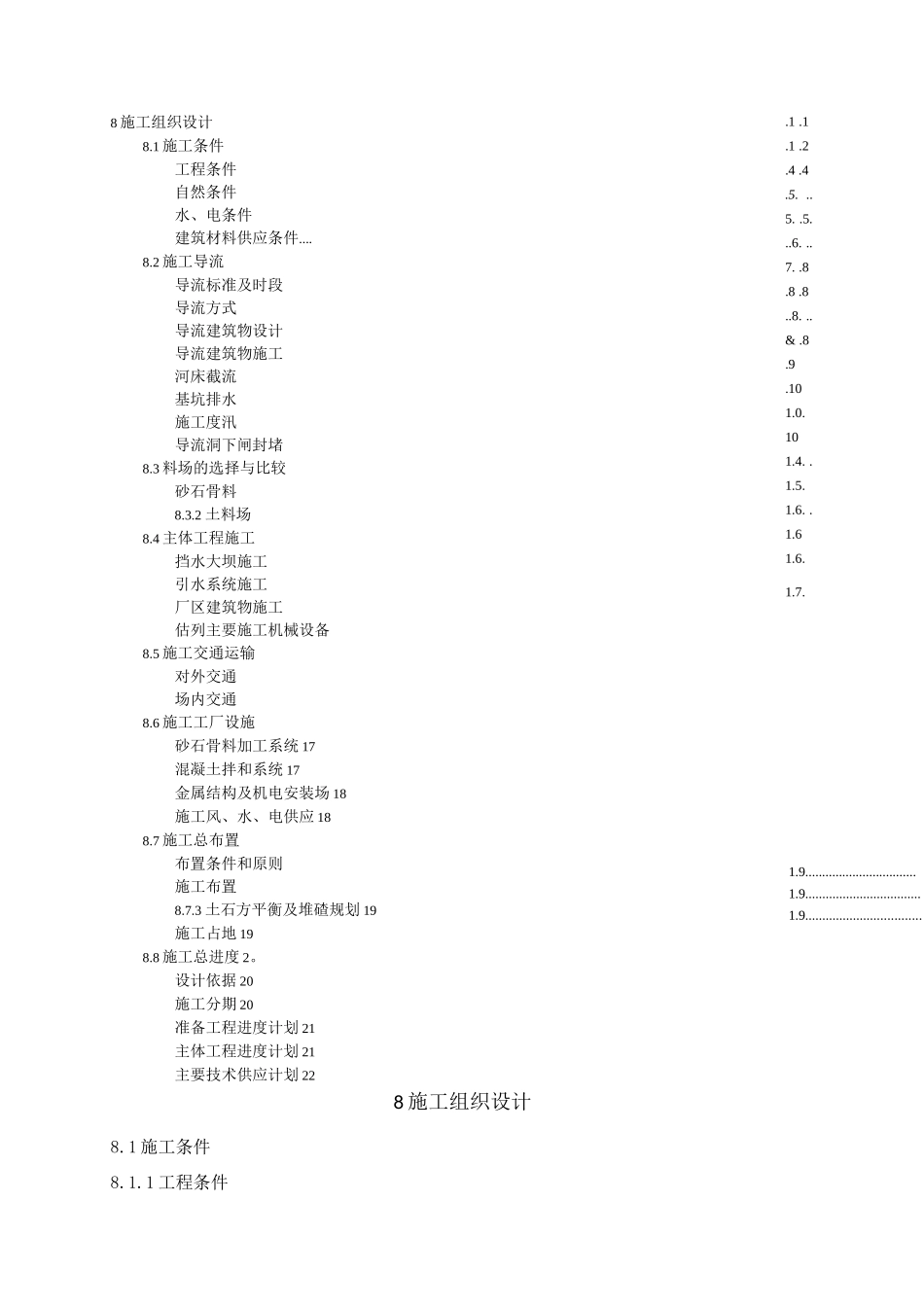

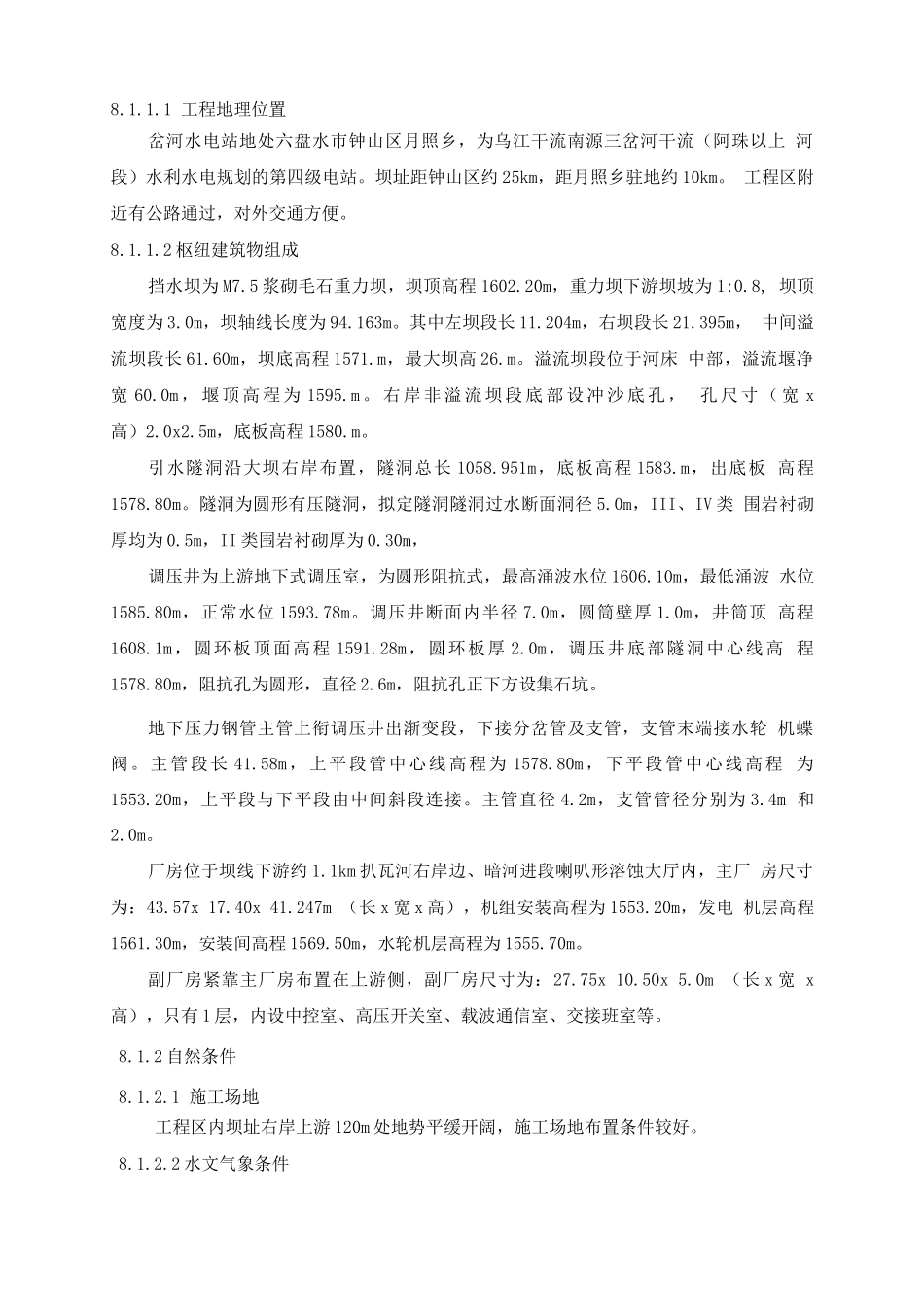

8 施工组织设计8.1 施工条件工程条件自然条件水、电条件建筑材料供应条件....8.2 施工导流导流标准及时段导流方式导流建筑物设计导流建筑物施工河床截流基坑排水施工度汛导流洞下闸封堵8.3 料场的选择与比较砂石骨料8.3.2 土料场8.4 主体工程施工挡水大坝施工引水系统施工厂区建筑物施工估列主要施工机械设备8.5 施工交通运输对外交通场内交通8.6 施工工厂设施砂石骨料加工系统 17混凝土拌和系统 17金属结构及机电安装场 18施工风、水、电供应 188.7 施工总布置布置条件和原则施工布置8.7.3 土石方平衡及堆碴规划 19施工占地 198.8 施工总进度 2。设计依据 20施工分期 20准备工程进度计划 21主体工程进度计划 21主要技术供应计划 228 施工组织设计8.1 施工条件8.1.1 工程条件.1 .1 .1 .2 .4 .4.5. ..5. .5. ..6. ..7. .8 .8 .8..8. ..& .8 .9.10 1.0. 10 1.4. .1.5. 1.6. .1.61.6.1.7.1.9.................................1.9..................................1.9..................................8.1.1.1 工程地理位置岔河水电站地处六盘水市钟山区月照乡，为乌江干流南源三岔河干流（阿珠以上 河段）水利水电规划的第四级电站。坝址距钟山区约 25km，距月照乡驻地约 10km。 工程区附近有公路通过，对外交通方便。8.1.1.2 枢纽建筑物组成挡水坝为 M7.5 浆砌毛石重力坝，坝顶高程 1602.20m，重力坝下游坝坡为 1:0.8, 坝顶宽度为 3.0m，坝轴线长度为 94.163m。其中左坝段长 11.204m，右坝段长 21.395m， 中间溢流坝段长 61.60m，坝底高程 1571.m，最大坝高 26.m。溢流坝段位于河床 中部，溢流堰净宽 60.0m ， 堰 顶 高 程 为 1595.m 。 右 岸 非 溢 流 坝 段 底 部 设 冲 沙 底 孔 ， 孔 尺 寸 （ 宽 x高）2.0x2.5m，底板高程 1580.m。引水隧洞沿大坝右岸布置，隧洞总长 1058.951m，底板高程 1583.m，出底板 高程1578.80m。隧洞为圆形有压隧洞，拟定隧洞隧洞过水断面洞径 5.0m，III、IV 类 围岩衬砌厚均为 0.5m，II 类围岩衬砌厚为 0.30m，调压井为上游地下式调压室，为圆形阻抗式，最高涌波水位 1606.10m，最低涌波 水位1585.80m，正常水位 1593.78m。调压井断面内半径 7.0m，圆筒壁厚 1.0m，井筒顶 高程1608.1m，圆环板顶面高程 1591.28m，圆环板厚 2.0m，调压井底部隧洞中心线高 程1578.80m，阻抗孔为圆形，直径 2....
