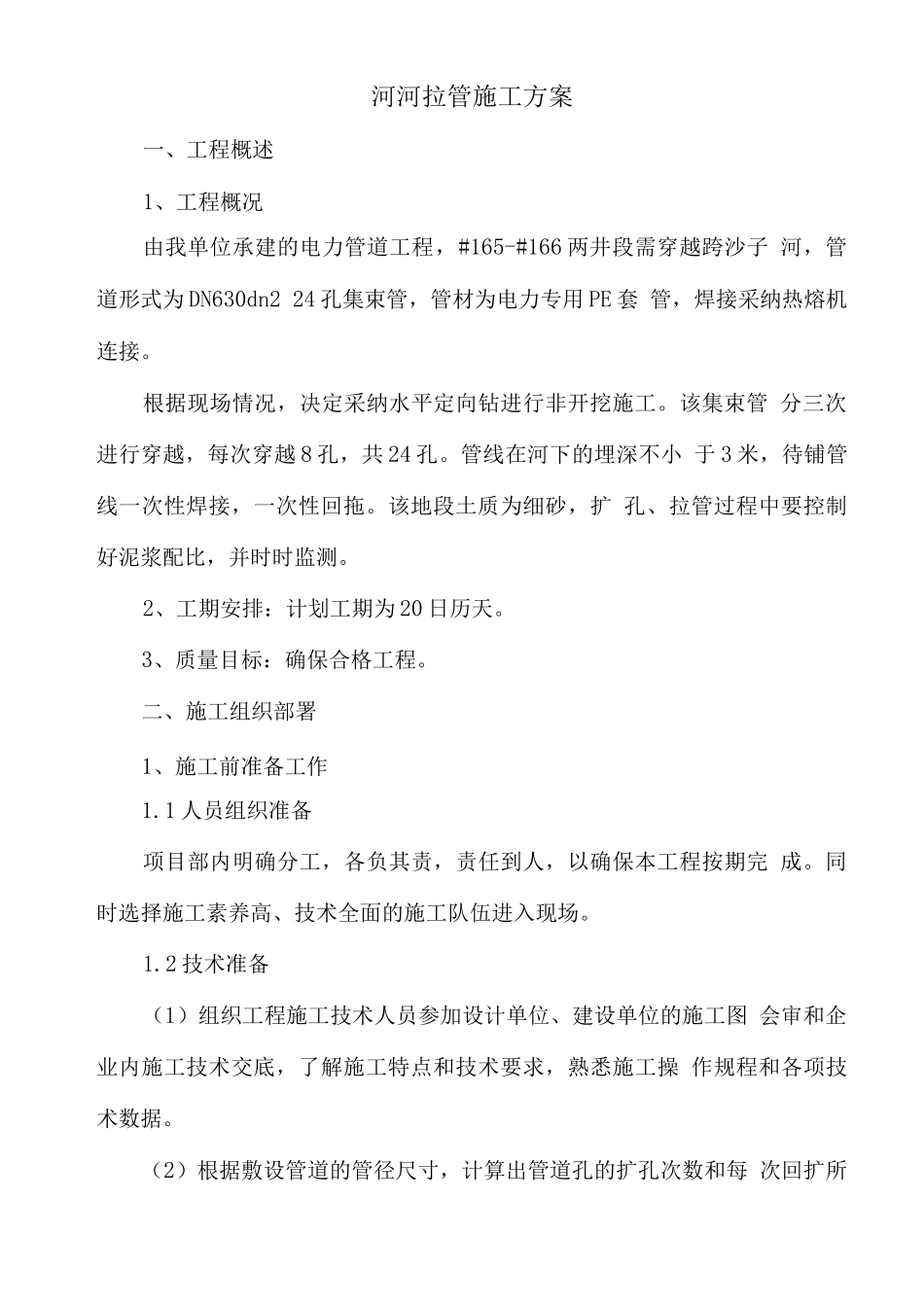

河河拉管施工方案一、工程概述1、工程概况由我单位承建的电力管道工程，#165-#166 两井段需穿越跨沙子 河，管道形式为 DN630dn2 24 孔集束管，管材为电力专用 PE 套 管，焊接采纳热熔机连接。根据现场情况，决定采纳水平定向钻进行非开挖施工。该集束管 分三次进行穿越，每次穿越 8 孔，共 24 孔。管线在河下的埋深不小 于 3 米，待铺管线一次性焊接，一次性回拖。该地段土质为细砂，扩 孔、拉管过程中要控制好泥浆配比，并时时监测。2、工期安排：计划工期为 20 日历天。3、质量目标：确保合格工程。二、施工组织部署1、施工前准备工作1.1 人员组织准备项目部内明确分工，各负其责，责任到人，以确保本工程按期完 成。同时选择施工素养高、技术全面的施工队伍进入现场。1.2 技术准备（1）组织工程施工技术人员参加设计单位、建设单位的施工图 会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操 作规程和各项技术数据。（2）根据敷设管道的管径尺寸，计算出管道孔的扩孔次数和每 次回扩所使用的回扩器的规格。(3)根据钻机操纵手册和导向仪的控制、精度要求，制定出详 细的技术交底。并向施工作业人员进行底。(4)与钻机操作手共同制定出管道中线和高程的控制数据和纠 偏措施。1.3 机械施工组织准备根据现场条件，详细计算好所需投入的机械设备，在可能的条件 下，尽量采纳机械化施工。提前做好各机具的检修工作，并及时对所 缺的个别机具练习外租。1.4 材料准备熟悉图纸的同时，预算员提供较准确的材料品种和数量，根据工 期安排，合理计划材料进场时间。并尽早安排好预制构件的制作。材 料进场后必须堆放整齐，水泥等材料应注意防潮。2、施工部署2.1 本工程属于新建工程，工期较短，应充分利用时间和空间合 理安排平行施工，选派足够的劳动力和机械设备，拓展工作面，保证 检查井与拉管平行施工。2.2 针对工程施工过程中发生的意外漏水、冒水现象，现场预备 2 台抽水设备，确保进度计划的实现。2.3 根据检查找出计划于实施的差距，实行相应的措施对施工进 度进行调整。可实行加班、多个班组作业的形式实现预定计划。2.4 做好进度、质量、安全检查记录。三、各分部分项工程的主要施工方法1、主要工序的施工工艺及措施技术交底 T 现场勘察 T 导向孔轨迹设计 T 开挖工作坑 T 机械安 装 T 调试 T钻机导向回扩成孔 T 下管拖管 T 机具设备清理 T 砌井、回 填、夯实。2、现场...
