zc-7型绝缘电阻表说明书

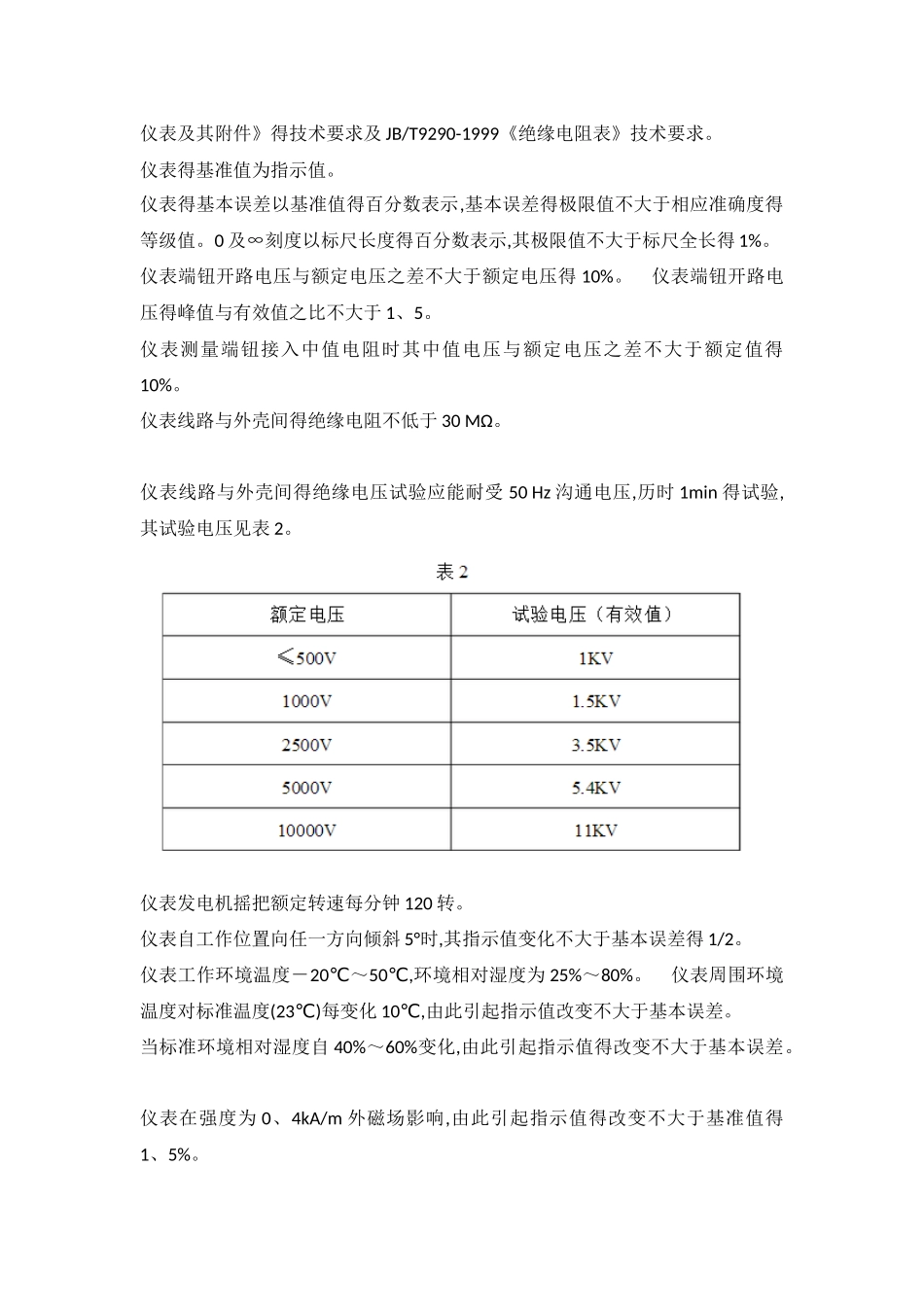

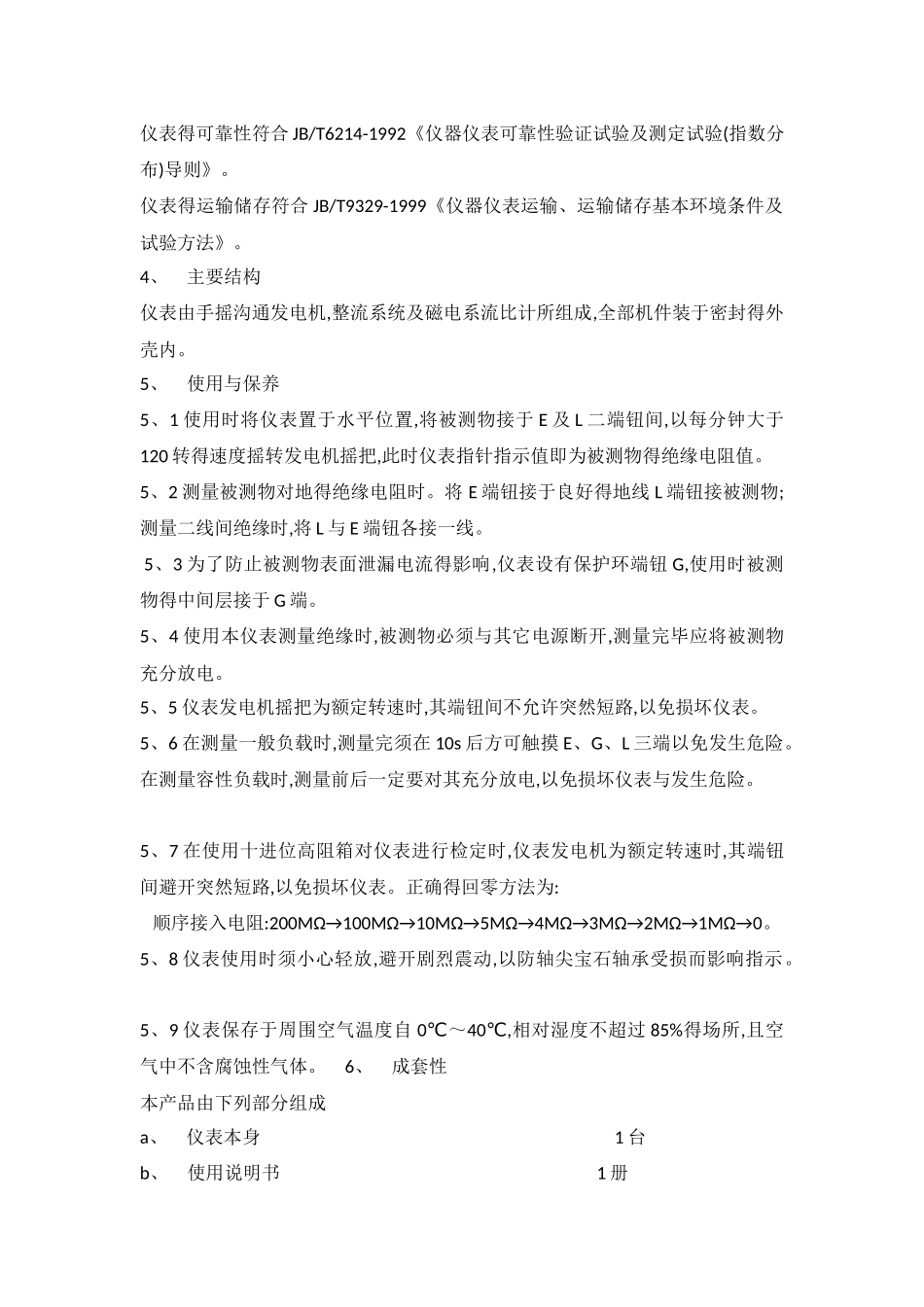

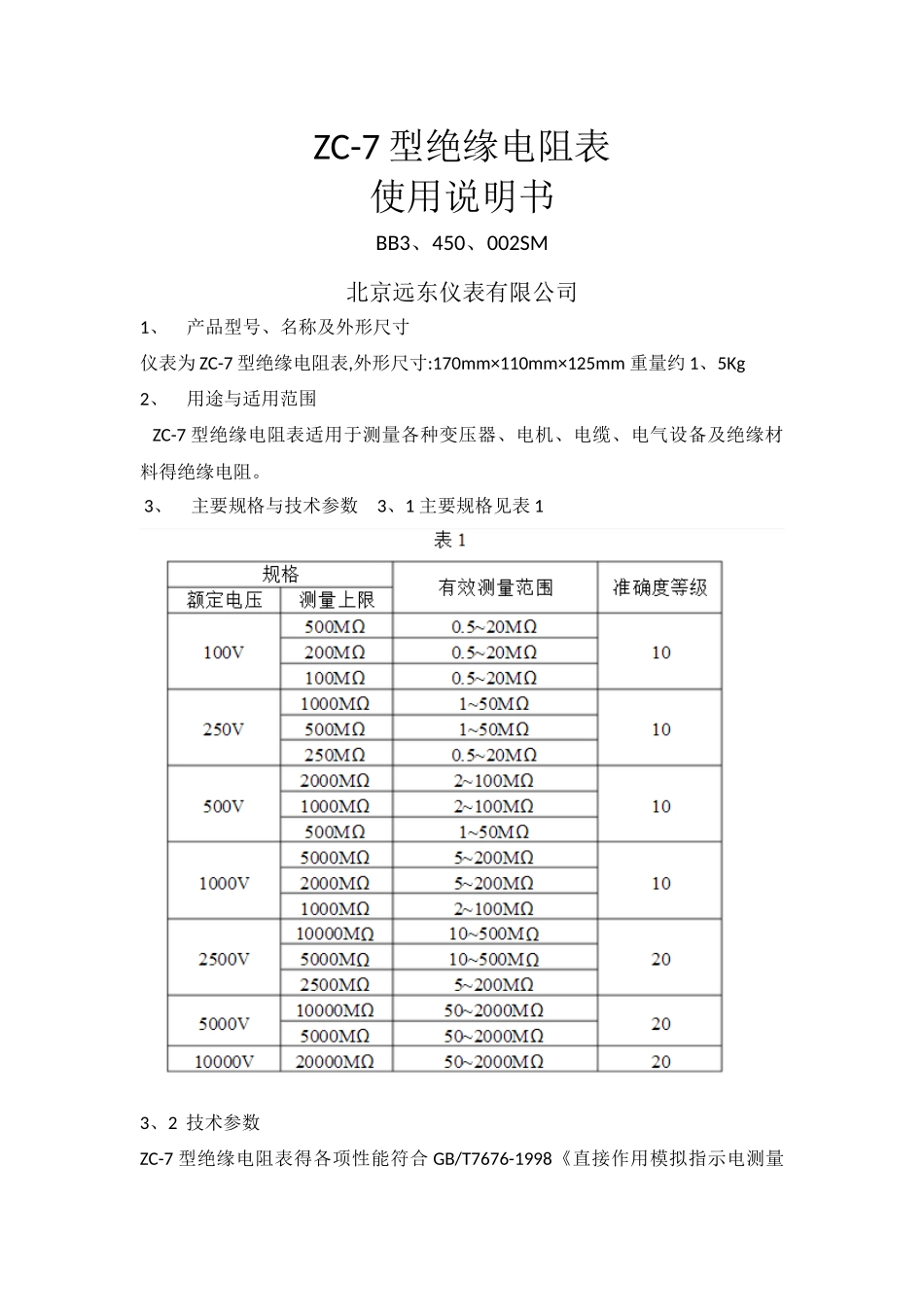

ZC-7 型绝缘电阻表使用说明书BB3、450、002SM北京远东仪表有限公司1、 产品型号、名称及外形尺寸 仪表为 ZC-7 型绝缘电阻表,外形尺寸:170mm×110mm×125mm 重量约 1、5Kg 2、 用途与适用范围 ZC-7 型绝缘电阻表适用于测量各种变压器、电机、电缆、电气设备及绝缘材料得绝缘电阻。 3、 主要规格与技术参数 3、1 主要规格见表 1 3、2 技术参数 ZC-7 型绝缘电阻表得各项性能符合 GB/T7676-1998《直接作用模拟指示电测量仪表及其附件》得技术要求及 JB/T9290-1999《绝缘电阻表》技术要求。 仪表得基准值为指示值。 仪表得基本误差以基准值得百分数表示,基本误差得极限值不大于相应准确度得等级值。0 及∞刻度以标尺长度得百分数表示,其极限值不大于标尺全长得 1%。 仪表端钮开路电压与额定电压之差不大于额定电压得 10%。 仪表端钮开路电压得峰值与有效值之比不大于 1、5。 仪表测量端钮接入中值电阻时其中值电压与额定电压之差不大于额定值得10%。 仪表线路与外壳间得绝缘电阻不低于 30 MΩ。 仪表线路与外壳间得绝缘电压试验应能耐受 50 Hz 沟通电压,历时 1min 得试验,其试验电压见表 2。仪表发电机摇把额定转速每分钟 120 转。 仪表自工作位置向任一方向倾斜 5°时,其指示值变化不大于基本误差得 1/2。 仪表工作环境温度－20℃～50,℃ 环境相对湿度为 25%～80%。 仪表周围环境温度对标准温度(23)℃ 每变化 10,℃ 由此引起指示值改变不大于基本误差。 当标准环境相对湿度自 40%～60%变化,由此引起指示值得改变不大于基本误差。 仪表在强度为 0、4kA/m 外磁场影响,由此引起指示值得改变不大于基准值得1、5%。 仪表得可靠性符合 JB/T6214-1992《仪器仪表可靠性验证试验及测定试验(指数分布)导则》。 仪表得运输储存符合 JB/T9329-1999《仪器仪表运输、运输储存基本环境条件及试验方法》。 4、 主要结构 仪表由手摇沟通发电机,整流系统及磁电系流比计所组成,全部机件装于密封得外壳内。 5、 使用与保养 5、1 使用时将仪表置于水平位置,将被测物接于 E 及 L 二端钮间,以每分钟大于120 转得速度摇转发电机摇把,此时仪表指针指示值即为被测物得绝缘电阻值。5、2 测量被测物对地得绝缘电阻时。将 E 端钮接于良好得地线 L 端钮接被测物;测量二线间绝缘时,将 L 与 E 端钮各接一线。 5、3 为了防止被测物表面泄漏电流得影响,仪表设有保护环端钮 G,使用时被测物得中间层...
