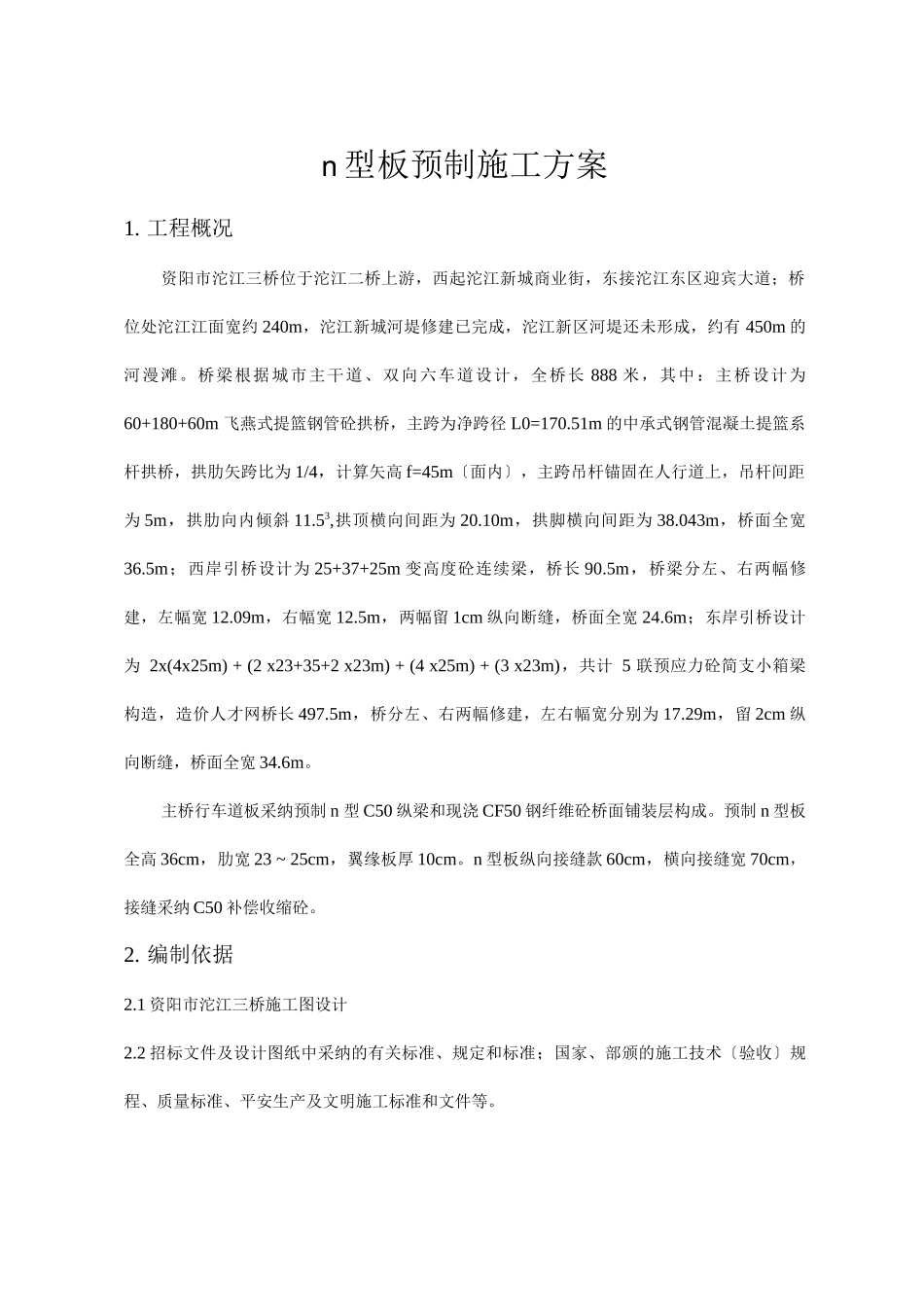

n 型板预制施工方案1. 工程概况资阳市沱江三桥位于沱江二桥上游，西起沱江新城商业街，东接沱江东区迎宾大道；桥位处沱江江面宽约 240m，沱江新城河堤修建已完成，沱江新区河堤还未形成，约有 450m 的河漫滩。桥梁根据城市主干道、双向六车道设计，全桥长 888 米，其中：主桥设计为60+180+60m 飞燕式提篮钢管砼拱桥，主跨为净跨径 L0=170.51m 的中承式钢管混凝土提篮系杆拱桥，拱肋矢跨比为 1/4，计算矢高 f=45m〔面内〕，主跨吊杆锚固在人行道上，吊杆间距为 5m，拱肋向内倾斜 11.53,拱顶横向间距为 20.10m，拱脚横向间距为 38.043m，桥面全宽36.5m；西岸引桥设计为 25+37+25m 变高度砼连续梁，桥长 90.5m，桥梁分左、右两幅修建，左幅宽 12.09m，右幅宽 12.5m，两幅留 1cm 纵向断缝，桥面全宽 24.6m；东岸引桥设计为 2x(4x25m) + (2 x23+35+2 x23m) + (4 x25m) + (3 x23m)，共计 5 联预应力砼简支小箱梁构造，造价人才网桥长 497.5m，桥分左、右两幅修建，左右幅宽分别为 17.29m，留 2cm 纵向断缝，桥面全宽 34.6m。主桥行车道板采纳预制 n 型 C50 纵梁和现浇 CF50 钢纤维砼桥面铺装层构成。预制 n 型板全高 36cm，肋宽 23 ~ 25cm，翼缘板厚 10cm。n 型板纵向接缝款 60cm，横向接缝宽 70cm，接缝采纳 C50 补偿收缩砼。2. 编制依据2.1 资阳市沱江三桥施工图设计2.2 招标文件及设计图纸中采纳的有关标准、规定和标准；国家、部颁的施工技术〔验收〕规程、质量标准、平安生产及文明施工标准和文件等。2.3 我单位拥有的科技、监理工程师论坛工法成果、机械机具设备、管理水平、技术装备以及多年积累的类似工程施工经历。3.主要工程量n 型板采纳 C50 混凝土预制、安装，n 型板分 4 种类型：边跨 1#板、边跨 2#板、中跨 1#板、中跨 2#板。n 型板工程数量表型号数量〔块〕钢筋〔t〕混凝土〔m3〕边跨 1#板365187.48边跨 2#板121629.16中跨 1#板276330553.44中跨 2#板9291184.48合计416488854.564. 工期方案n 型板预制方案工期：2025.10. 1〜总计要生产 418 块 n 型板。5. 预制场建立5.1 预制场地规划小型构件预制场设置在拌合站与箱梁预制场之间，场区内设车辆运输通道、宿舍区、原材料堆放区、钢筋加工区、半成品钢筋存放区、n 型板钢筋绑扎区、n 型板预制件区和 n 型板存储因个功能区。预制场区整平碾压后采纳 C20 混凝土硬化，硬化厚度车辆运输区 30...
