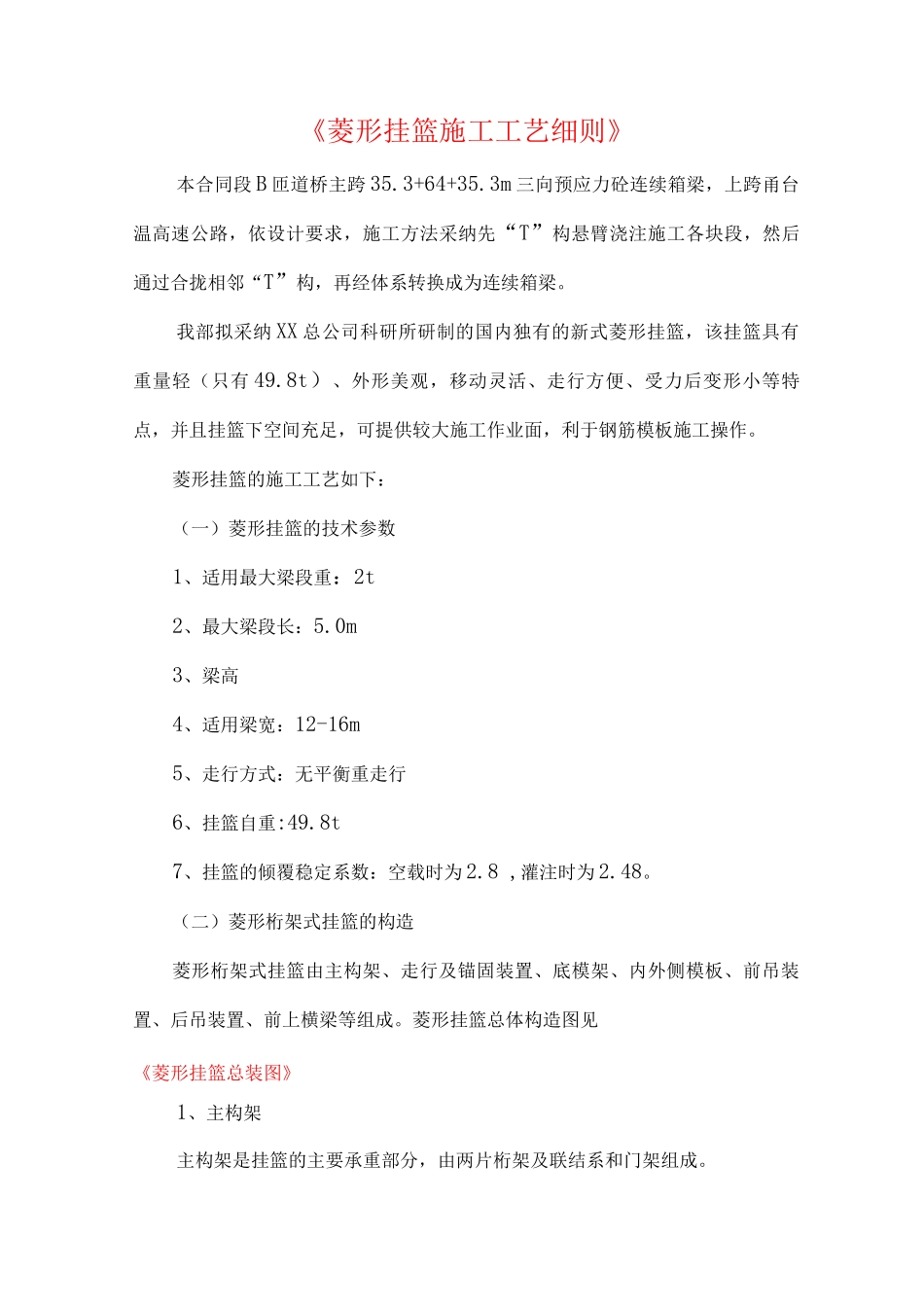

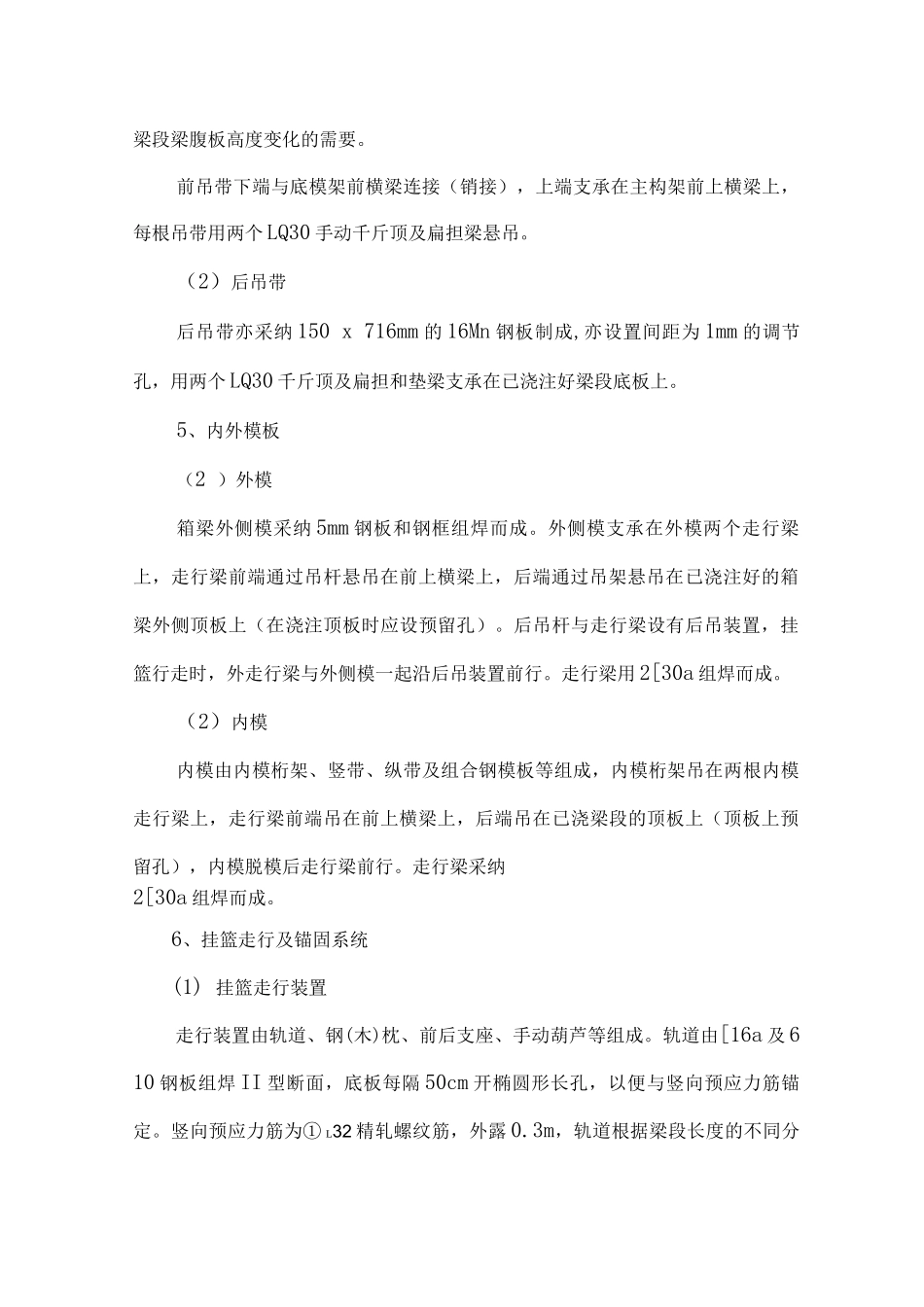

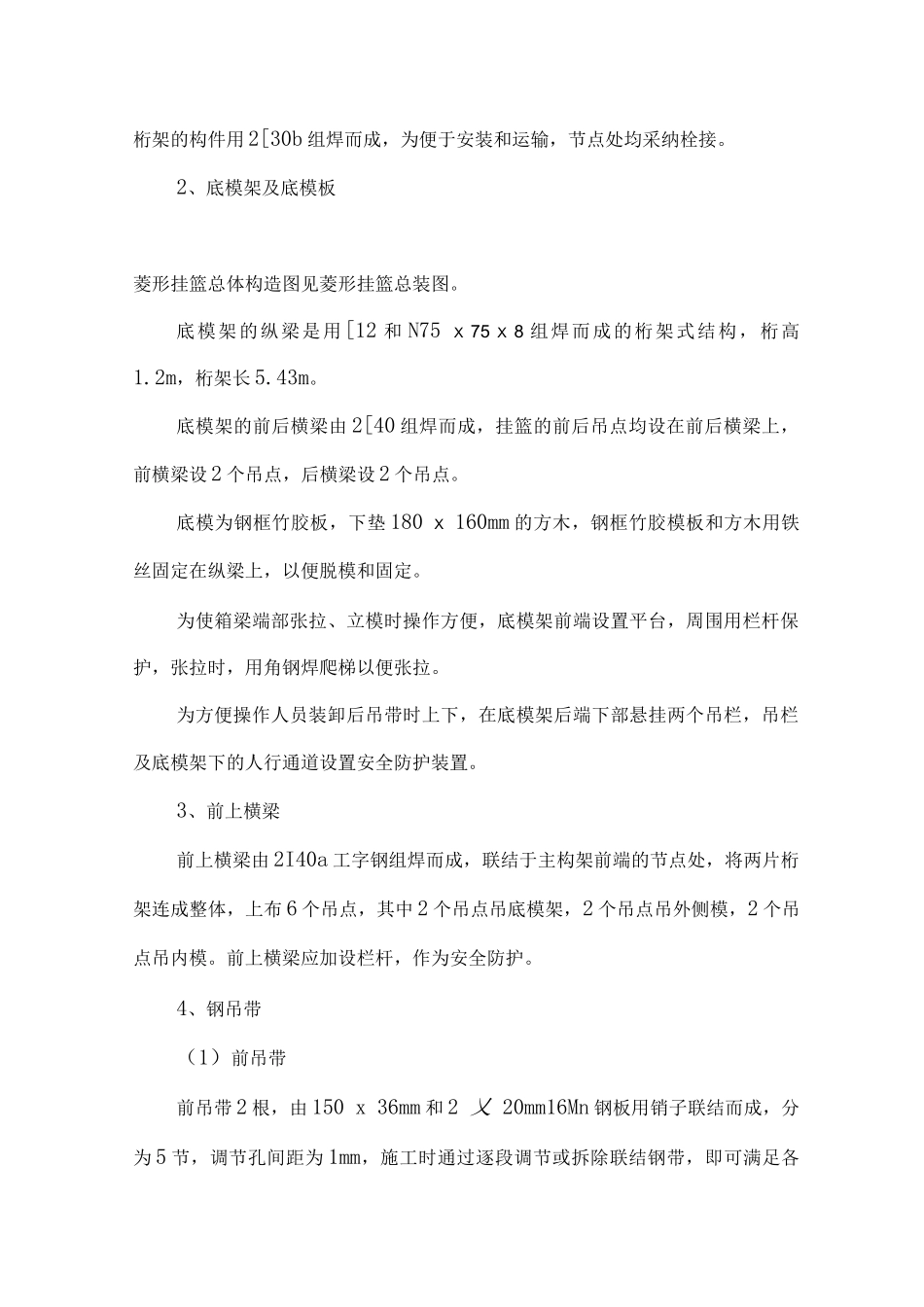

《菱形挂篮施工工艺细则》本合同段 B 匝道桥主跨 35.3+64+35.3m 三向预应力砼连续箱梁，上跨甬台温高速公路，依设计要求，施工方法采纳先“T”构悬臂浇注施工各块段，然后通过合拢相邻“T”构，再经体系转换成为连续箱梁。我部拟采纳 XX 总公司科研所研制的国内独有的新式菱形挂篮，该挂篮具有重量轻（只有 49.8t）、外形美观，移动灵活、走行方便、受力后变形小等特点，并且挂篮下空间充足，可提供较大施工作业面，利于钢筋模板施工操作。菱形挂篮的施工工艺如下：（一）菱形挂篮的技术参数1、适用最大梁段重：2t2、最大梁段长：5.0m3、梁高4、适用梁宽：12-16m5、走行方式：无平衡重走行6、挂篮自重:49.8t7、挂篮的倾覆稳定系数：空载时为 2.8 ,灌注时为 2.48。（二）菱形桁架式挂篮的构造菱形桁架式挂篮由主构架、走行及锚固装置、底模架、内外侧模板、前吊装置、后吊装置、前上横梁等组成。菱形挂篮总体构造图见《菱形挂篮总装图》1、主构架主构架是挂篮的主要承重部分，由两片桁架及联结系和门架组成。桁架的构件用 2[30b 组焊而成，为便于安装和运输，节点处均采纳栓接。2、底模架及底模板菱形挂篮总体构造图见菱形挂篮总装图。底模架的纵梁是用[12 和 N75 X 75 X 8 组焊而成的桁架式结构，桁高1.2m，桁架长 5.43m。底模架的前后横梁由 2[40 组焊而成，挂篮的前后吊点均设在前后横梁上，前横梁设 2 个吊点，后横梁设 2 个吊点。底模为钢框竹胶板，下垫 180 X 160mm 的方木，钢框竹胶模板和方木用铁丝固定在纵梁上，以便脱模和固定。为使箱梁端部张拉、立模时操作方便，底模架前端设置平台，周围用栏杆保护，张拉时，用角钢焊爬梯以便张拉。为方便操作人员装卸后吊带时上下，在底模架后端下部悬挂两个吊栏，吊栏及底模架下的人行通道设置安全防护装置。3、前上横梁前上横梁由 2I40a 工字钢组焊而成，联结于主构架前端的节点处，将两片桁架连成整体，上布 6 个吊点，其中 2 个吊点吊底模架，2 个吊点吊外侧模，2 个吊点吊内模。前上横梁应加设栏杆，作为安全防护。4、钢吊带（1）前吊带前吊带 2 根，由 150 x 36mm 和 2 乂 20mm16Mn 钢板用销子联结而成，分为 5 节，调节孔间距为 1mm，施工时通过逐段调节或拆除联结钢带，即可满足各梁段梁腹板高度变化的需要。前吊带下端与底模架前横梁连接（销接），上端支承在主构架前上横梁上，每根吊带用两个 LQ30 手动千斤顶及扁担梁悬吊。（2）后...
