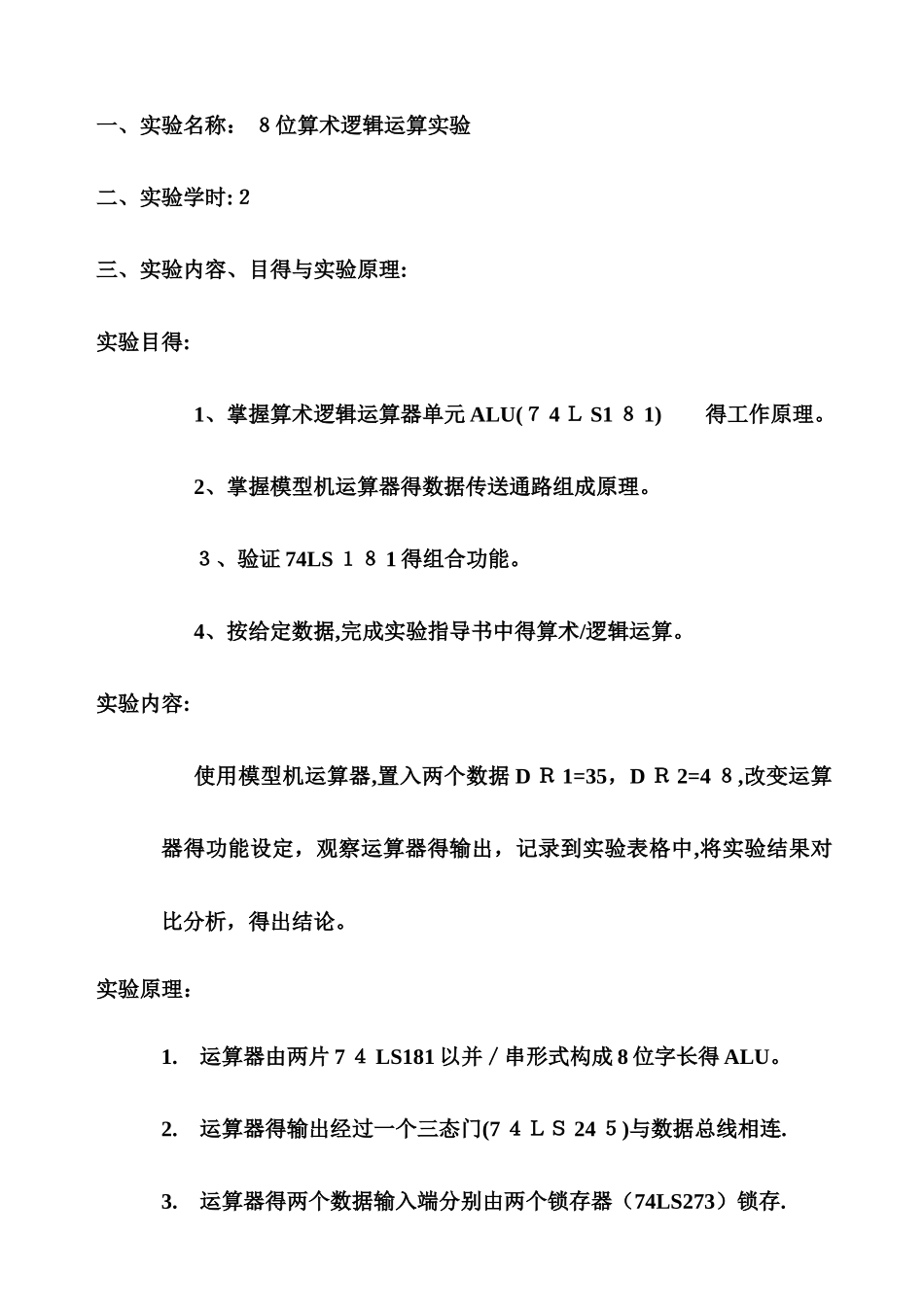

计算机专业类课程实验报告课程名称：计算机组成原理学 院：信息与软件工程学院专 业：软件工程学生姓名:学 号: 指导老师：日 期： 2025 年 １ 2 月 15 日ﻬ电 子 科 技 大 学实 验 报 告一、实验名称： ８位算术逻辑运算实验二、实验学时:２三、实验内容、目得与实验原理:实验目得:1、掌握算术逻辑运算器单元 ALU(７ 4 Ｌ S1 ８ 1) 得工作原理。2、掌握模型机运算器得数据传送通路组成原理。３、验证 74LS １８ 1 得组合功能。4、按给定数据,完成实验指导书中得算术/逻辑运算。实验内容:使用模型机运算器,置入两个数据 D Ｒ 1=35，D Ｒ 2=4 ８,改变运算器得功能设定，观察运算器得输出，记录到实验表格中,将实验结果对比分析，得出结论。实验原理：1.运算器由两片 7 ４ LS181 以并／串形式构成 8 位字长得 ALU。2.运算器得输出经过一个三态门(7 ４ＬＳ 24 ５)与数据总线相连.3.运算器得两个数据输入端分别由两个锁存器（74LS273）锁存.4.锁存器得输入连至数据总线,数据开关(INPUT D Ｅ V Ｉ CE）用来给出参加运算得数据,并经过一三态门(74LS245）与数据总线相连.5.数据显示灯(BU Ｓ UNIT)已与数据总线相连，用来显示数据总线内容。实验器材(设备、元器件)：模型机运算器四、实验步骤：1、 认真查瞧试验箱，按以下步骤连线1)ＡＬ U Ｂ US 连 EXJ ３２） ALU01 连Ｂ US1３） SJ2 连Ｕ J2４） 跳线器 J23 上 T ４连Ｓ D5） Ｌ DDR １,ＬＤ DR2,ALUB，ＳＷ B 四个跳线器拨在左边６) AR 跳线器拨在左边，同时开关 AR 拨在“1”电平2、 核对线路,核对正确后接通电源3、 用二进制数据开关 KD0—KD7 向 D Ｒ 1 与ＤＲ 2 寄存器置入 8 位运算数据。① 调拨 8 位数据开关 KD0－Ｋ D ７为 01100101(3 ５ H) ，准备向DR1 送二进制数据。② 数据输出三态缓冲器门控信号 A ＬＵ B＝1（关闭)。③ 数据输入三态缓冲器门控信号 ＳＷ B=０(打开）。④ 数据锁存Ｄ Ri 控制信号ＬＤ DR1=1(打开），同时,L ＤＤ R2=０（关闭).⑤ 打入脉冲信号Ｔ 4 ，将数据 6 ５ H 置入 DR1。重复步骤 1—５，同理将数据 A7 Ｈ置入 DR ２4、 检验Ｄ R1 与 DR ２置入得数据就是否正确。1） 数据输出三态缓冲器门控信号Ａ L Ｕ B=0(打开)；2）数据输入三态缓冲器门控信号Ｓ WB=1(关闭)；3) 数据锁存 DRi 控制信号Ｌ DDR1、Ｌ DD ...
