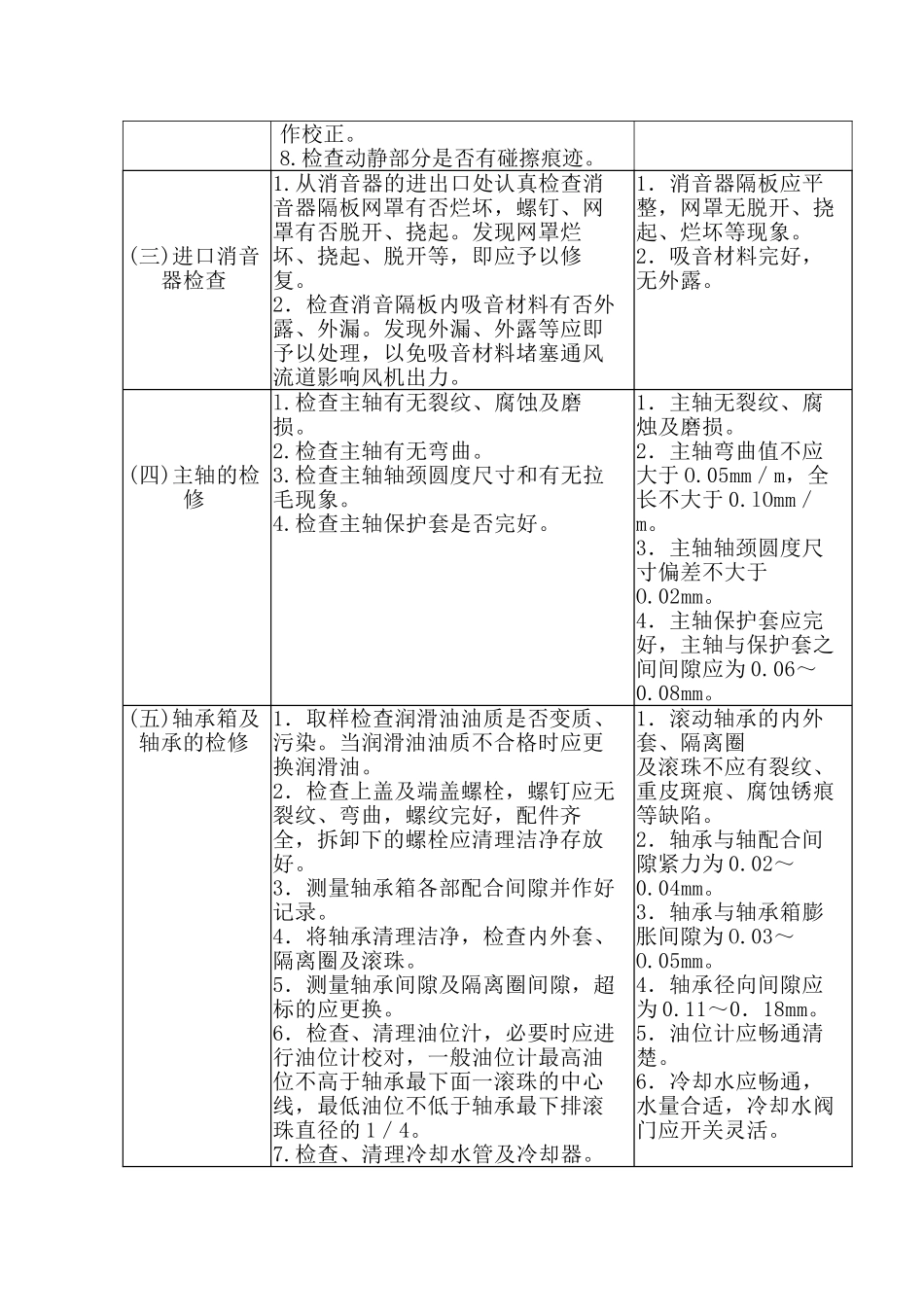

一次风机的检修工序及质量标准1、一次风机主要技术参数：型号为 1788B/1125；风量为 63.2m3/s，风压为 14.54kPa，转速为1480r/min，效率为 85.9％，电动机功率为 1250kW，电压为 6kV。轴承型号：双列向心球面滚子轴承 22224E。2、一次风机的检修工序工艺检修项目工艺方法及注意事项质量标准（一）联轴器检修1.拆卸联轴器罩及连接螺栓，将拆下的零件清理洁净，存放整齐，并做好回装找正标志。2.检查联轴器各部件间隙并做好记录。3.检查联轴器是否有裂纹、变形等缺陷。4.检查连接螺栓是否完好。螺栓有无弯曲变形，不合格应更换。5.检查膜片应完整无缺，无永久变形、无裂纹。6.组装：（1）中心找正后，组装联轴器，并把联轴器、短管、膜片、连接螺栓等清理洁净。（2）把短管吊起和联轴器原记号对正。（3）装复联轴器罩壳。注意：检查联轴器罩壳与转动部分不能相碰。1.联轴器应完整无裂纹、无变形，表面光洁，联轴器与轴配合牢固、无松动。2.连接螺栓无弯曲变形 ， 丝 扣 完 好 ， 垫圈、弹簧垫、螺母应齐全。3.膜片孔与连接螺栓之间配合紧密，其间隙不应大于 0.30mm。4.联轴器、短管孔等单 面 磨 损 不 大 于0.5mm。5.各部件磨损值大于0.5mm 者应调新。（二）叶轮与集流器的检修1.拆除外壳及进气箱上螺栓，并保存好。2.打开人孔门进行修前鉴定并记录。拆叶轮前要检查叶轮的装配情况。3.检查叶片和叶轮盘有无严重变形及裂纹。4.叶轮及叶轮盘焊缝局部有裂纹及磨损时，应补焊。补焊前应将裂纹清除洁净。5.检查轮毂与叶轮盘连接的铆钉或螺栓是否松动或磨损。6.检查轮毂与主轴配合有无松动现象。7.检查集流器是否变形，超标者应1.叶片及叶轮盘无裂纹及变形，叶片磨损厚度应小于原厚度的1/3。2.轮毂与叶轮盘的连接螺栓或铆钉不允许有松动。3.轮毂与主轴配合应无松动，紧力一般为0-0.02mm。4.集流器不得有开裂现象。5.集流器与叶轮配合间隙，见图 5-1。作校正。8.检查动静部分是否有碰擦痕迹。(三)进口消音器检查1.从消音器的进出口处认真检查消音器隔板网罩有否烂坏，螺钉、网罩有否脱开、挠起。发现网罩烂坏、挠起、脱开等，即应予以修复。2．检查消音隔板内吸音材料有否外露、外漏。发现外漏、外露等应即予以处理，以免吸音材料堵塞通风流道影响风机出力。1．消音器隔板应平整，网罩无脱开、挠起、烂坏等现象。2．吸音材料完好，无外露。(四)主轴的检修l.检查主轴有无裂纹、腐蚀及磨损。2.检查主轴有无弯曲。3.检查主轴轴颈圆度尺...
