三角门及通道处技术安全措施

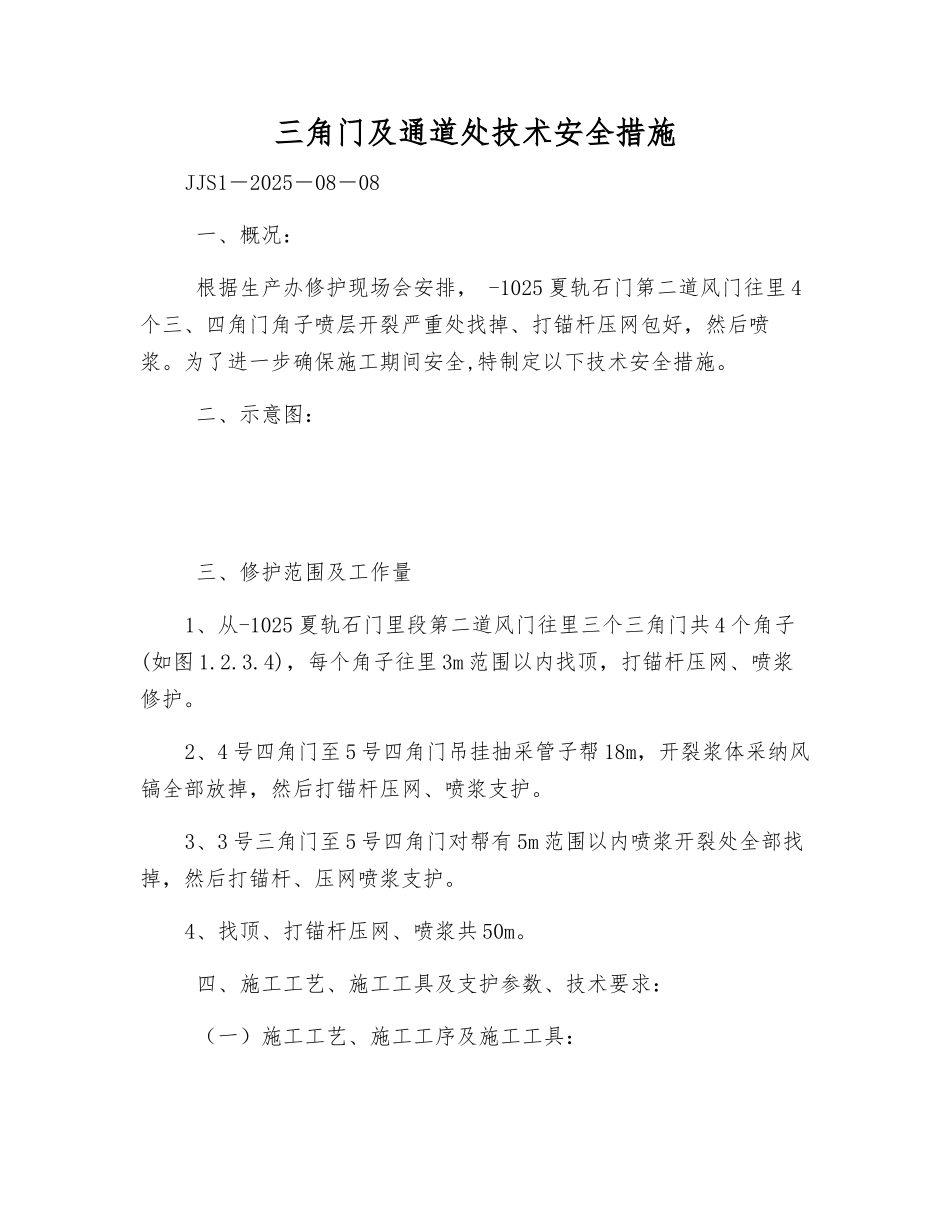

三角门及通道处技术安全措施JJS1－2025－08－08 一、概况： 根据生产办修护现场会安排， -1025 夏轨石门第二道风门往里 4个三、四角门角子喷层开裂严重处找掉、打锚杆压网包好，然后喷浆。为了进一步确保施工期间安全,特制定以下技术安全措施。 二、示意图： 三、修护范围及工作量1、从-1025 夏轨石门里段第二道风门往里三个三角门共 4 个角子(如图 1.2.3.4)，每个角子往里 3m 范围以内找顶，打锚杆压网、喷浆修护。2、4 号四角门至 5 号四角门吊挂抽采管子帮 18m，开裂浆体采纳风镐全部放掉，然后打锚杆压网、喷浆支护。3、3 号三角门至 5 号四角门对帮有 5m 范围以内喷浆开裂处全部找掉，然后打锚杆、压网喷浆支护。4、找顶、打锚杆压网、喷浆共 50m。 四、施工工艺、施工工具及支护参数、技术要求： （一）施工工艺、施工工序及施工工具： 修护处采纳锚网喷支护工艺；施工工具：采纳 7655 型气腿式风动凿岩机，六棱中空钢钎和配套的“一”字型钻头 Φ42mm； PC 型喷浆机、电瓶车、锚杆机、气扳机、风镐、手镐、铲子等。施工顶板锚杆时，选用 MQT-130 型锚杆钻机，钻杆使用 B19 六方钻杆,钻头使用Φ30mm 的旋转式金刚钻头；两帮钻眼机具选用 7655 型气腿式风动凿岩机，六棱中空钢钎和配套的“一”字型 Φ30mm 金钢钻头，搅拌树脂药卷机具使用 7655 型气腿式风动凿岩机和 MQT-130 型锚杆钻机，锚索张拉机具选用 MQ19-200(KN)/55(Mpa)。 （二）施工方法及施工顺序1、施工方法：先找顶，然后打锚杆压网喷浆。2、施工顺序：找顶→打锚杆压网→集中喷浆→清理。 （三）巷道支护说明1、三角门处每排打 4 根锚杆压钢带把角子包好，锚杆间排距750mm×750 mm。2、4 号四角门至 5 号四角门，吊挂抽采管子帮，每排打 3 根锚杆，锚杆间排距 750mm×750 mm。3、3 号三角门至 5 号四角门对帮，每排打 3 根锚杆，锚杆间排距750mm×750 mm。 （四）支护形式及支护材料1、支护方式： 采纳锚网喷支护。2、支护材料 ⑴ 锚杆：选用 Φ22mm，L=2400mm 左旋无纵筋螺纹钢等强锚杆及配套的减摩垫圈、塑料阻尼防松螺母。 ⑵ 树脂锚固剂：每根锚杆每孔使用 1 卷 MSCK-Z2380 型树脂锚固剂端头锚固，搅拌时间控制在 25～35s，等待 480s 后，锚杆实行快速安装工艺。使用树脂锚固剂的要求： ① 树脂药卷必须在有效期内使用，严禁使用过期、变质树脂药卷；假如发现过期、树脂药卷过硬，或胶泥...
