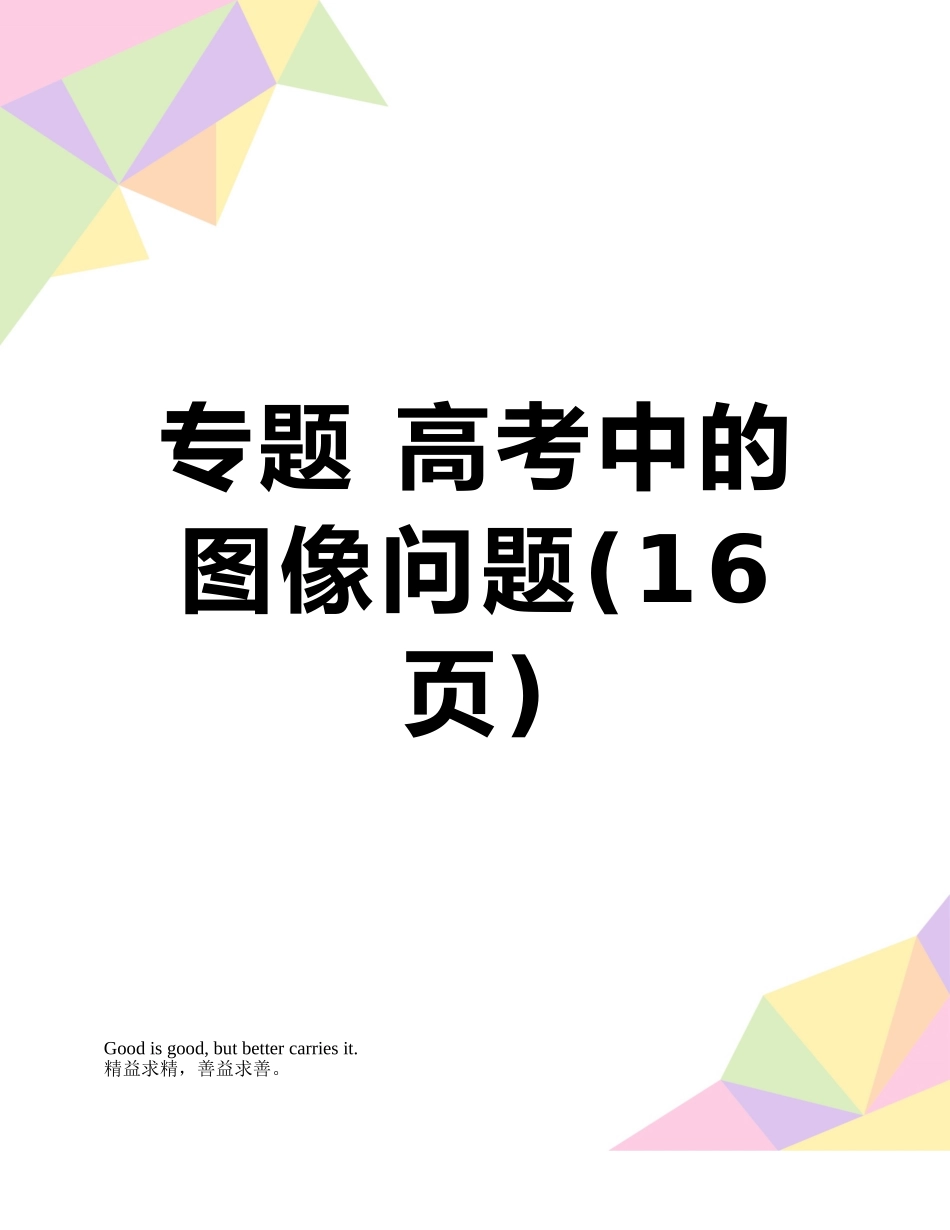

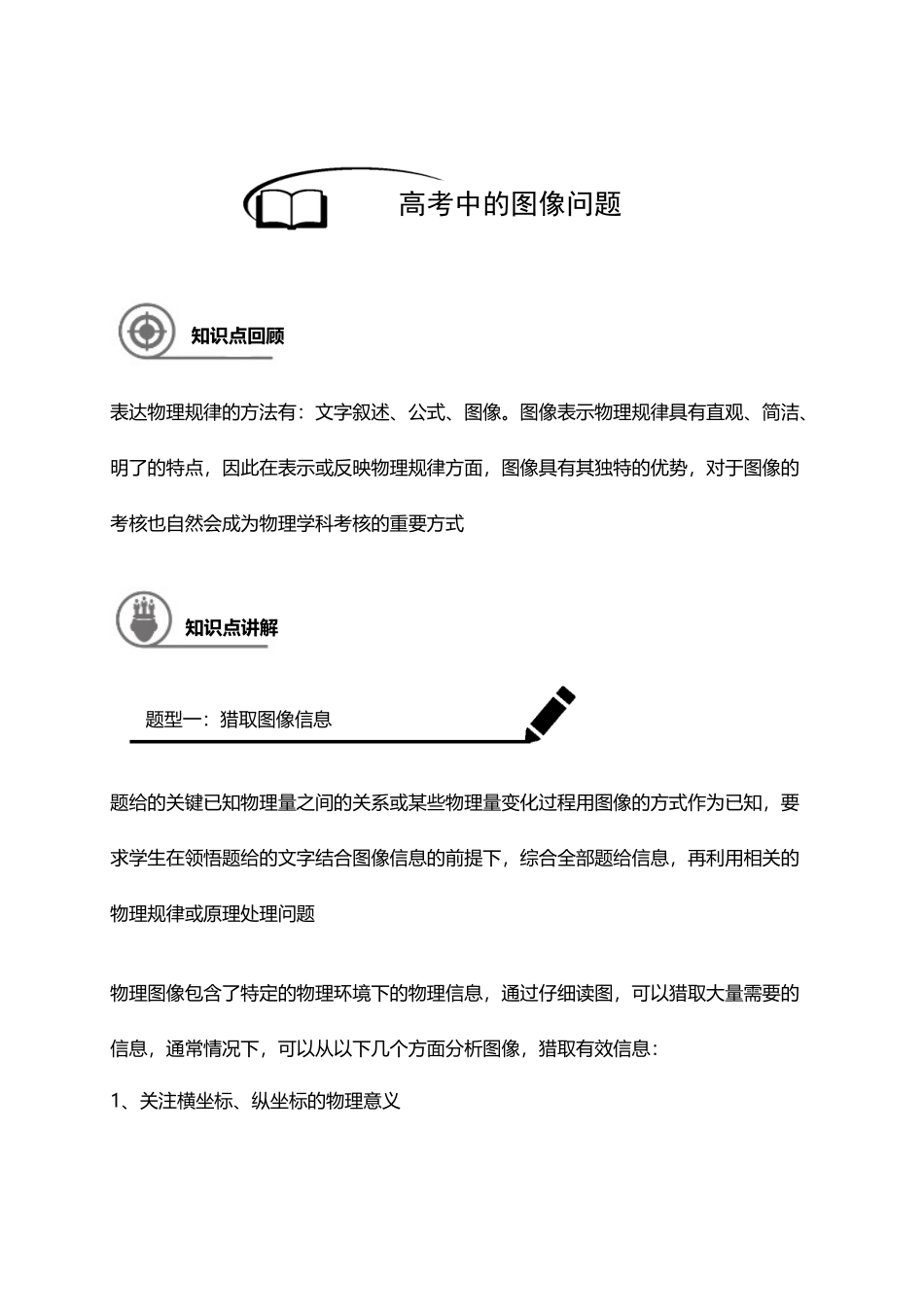

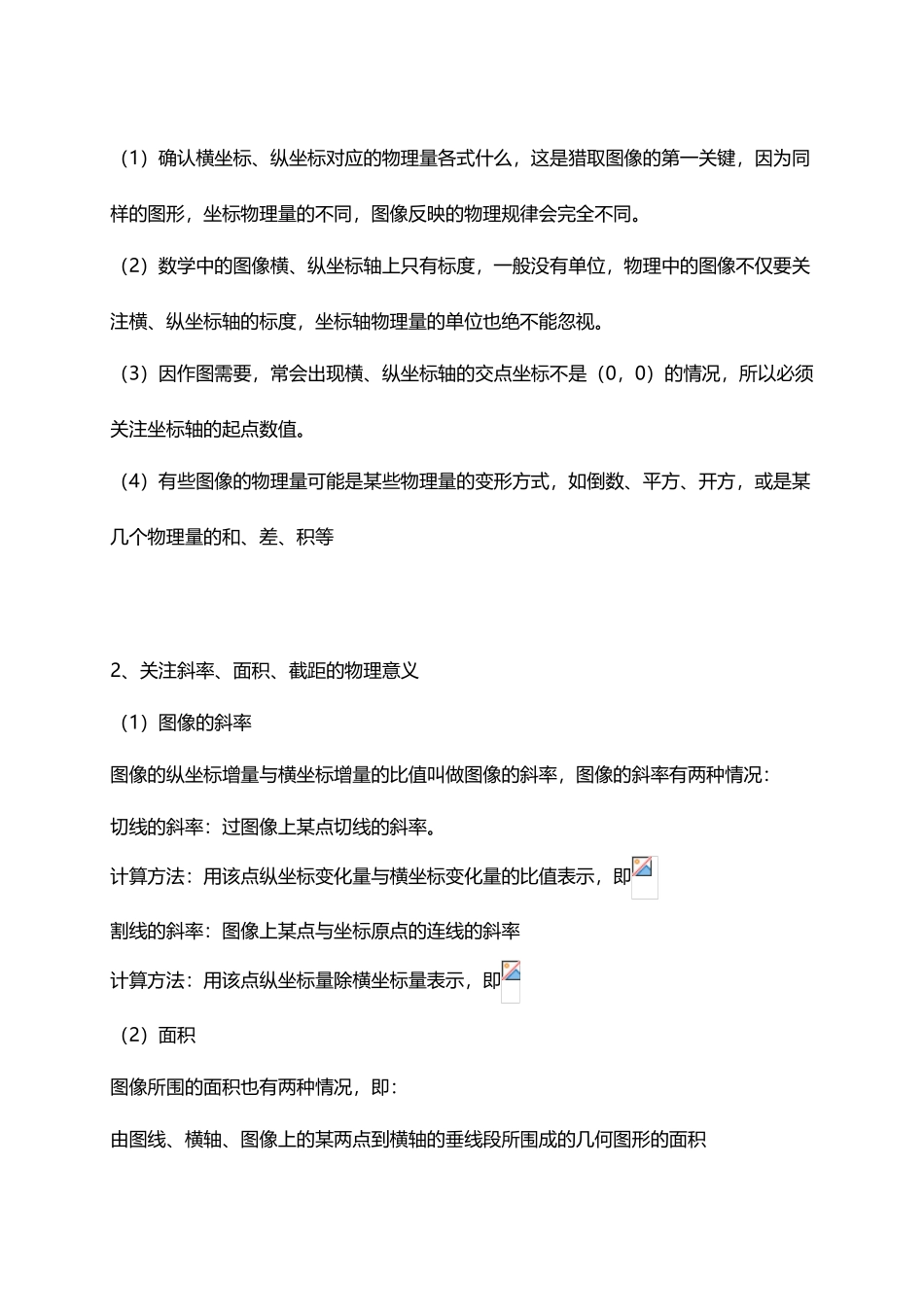

专题 高考中的图像问题(16页)Good is good, but better carries it.精益求精，善益求善。表达物理规律的方法有：文字叙述、公式、图像。图像表示物理规律具有直观、简洁、明了的特点，因此在表示或反映物理规律方面，图像具有其独特的优势，对于图像的考核也自然会成为物理学科考核的重要方式题给的关键已知物理量之间的关系或某些物理量变化过程用图像的方式作为已知，要求学生在领悟题给的文字结合图像信息的前提下，综合全部题给信息，再利用相关的物理规律或原理处理问题物理图像包含了特定的物理环境下的物理信息，通过仔细读图，可以猎取大量需要的信息，通常情况下，可以从以下几个方面分析图像，猎取有效信息：1、关注横坐标、纵坐标的物理意义高考中的图像问题知识点回顾知识点讲解题型一：猎取图像信息（1）确认横坐标、纵坐标对应的物理量各式什么，这是猎取图像的第一关键，因为同样的图形，坐标物理量的不同，图像反映的物理规律会完全不同。（2）数学中的图像横、纵坐标轴上只有标度，一般没有单位，物理中的图像不仅要关注横、纵坐标轴的标度，坐标轴物理量的单位也绝不能忽视。（3）因作图需要，常会出现横、纵坐标轴的交点坐标不是（0，0）的情况，所以必须关注坐标轴的起点数值。（4）有些图像的物理量可能是某些物理量的变形方式，如倒数、平方、开方，或是某几个物理量的和、差、积等2、关注斜率、面积、截距的物理意义（1）图像的斜率图像的纵坐标增量与横坐标增量的比值叫做图像的斜率，图像的斜率有两种情况：切线的斜率：过图像上某点切线的斜率。计算方法：用该点纵坐标变化量与横坐标变化量的比值表示，即割线的斜率：图像上某点与坐标原点的连线的斜率计算方法：用该点纵坐标量除横坐标量表示，即（2）面积图像所围的面积也有两种情况，即：由图线、横轴、图像上的某两点到横轴的垂线段所围成的几何图形的面积由横轴、纵轴、图线上的某点到两轴的垂线段围成的矩形的面积一般情况下，假如物理量与另两个物理量间的关系满足 a=bc，那么以 b 为纵坐标，c为横坐标，在该坐标中，图线与坐标轴围成的面积值可代表 a 的大小，如 F—s 图线与坐标轴所围成的面积代表力做功的大小。另外还要注意图线与坐标轴所围成的面积既可以在横坐标之上，也可以在横坐标之下。假如在横坐标以上部分的面积代表正值的话，则横坐标以下部分则代表负值。3、截距图线与坐标轴的交点为截距，一般图线与横、纵坐标都会有交点，因此会...
