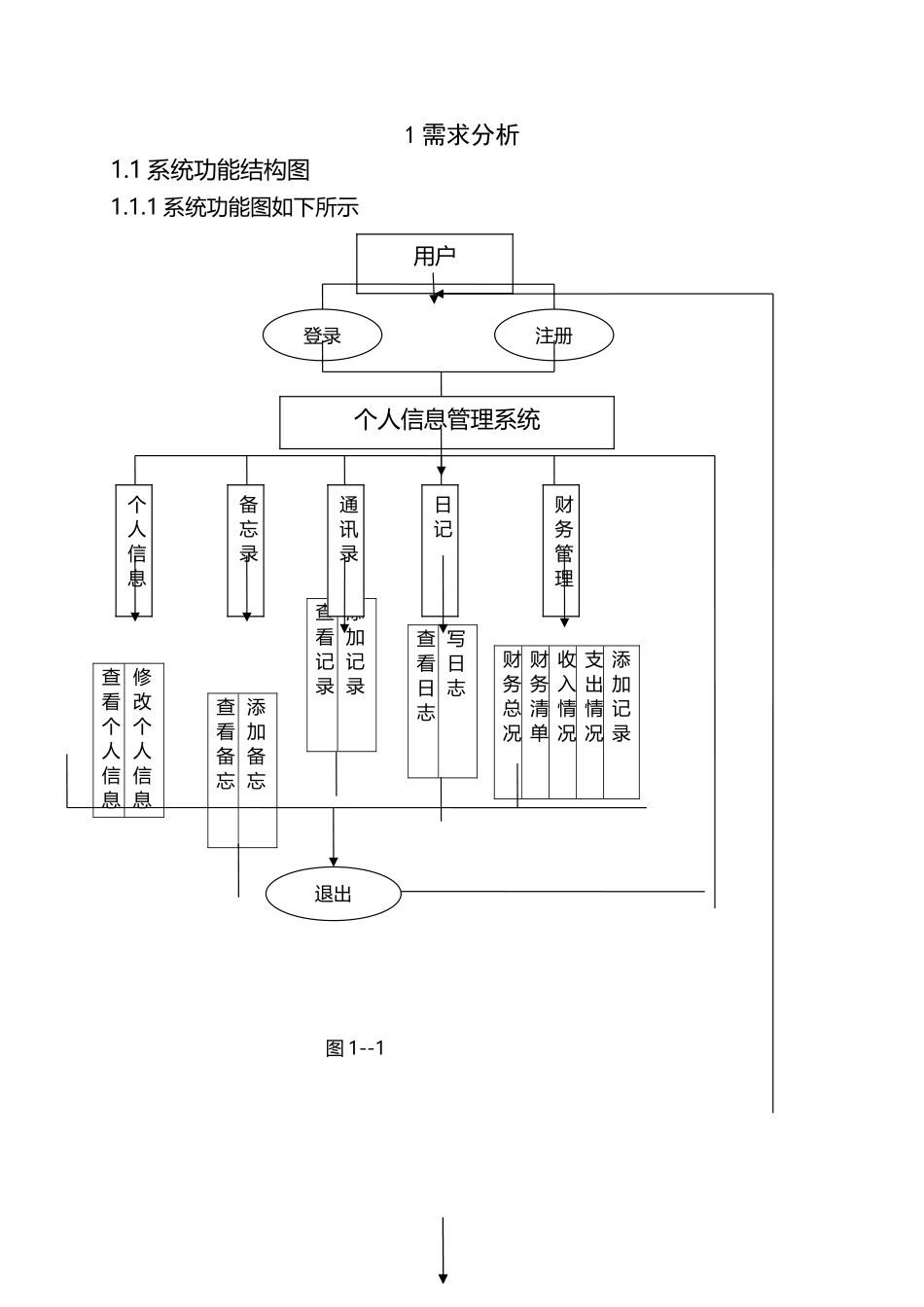

个人信息管理系统后台数据库设计(66 页)Good is good, but better carries it.精益求精，善益求善。1 需求分析1.1 系统功能结构图1.1.1 系统功能图如下所示 查看记录添加记录查看日志写日志财务总况财务清单收入情况支出情况添加记录查看个人信息修改个人信息查看备忘添加备忘用户登录注册个人信息管理系统个人信息备忘录通讯录日记财务管理退出图 1--11.1.2 流程分析用户需要使用账号和密码通过登录界面登录个人信息管理系统，新用户可以注册账号进行登录。登陆后进入系统主窗体，可对个人信息管理、通讯录管理、日程安排管理、个人财务管理进行操作。退出系统时返回登陆页面。1.1.3 系统功能分析个人信息管理系统主要由：个人信息管理、通讯录管理、日程安排管理、个人财务管理等模块组成。进入系统后，用户可以对系统中的信息进行查询、添加、修改、删除等操作。有以下功能：1. 个人信息：包括个人姓名、性别、出生日期、民族、学历、电话、邮箱、工作单位、地址、2. QQ 等。3. 通讯录信息：包括通讯人姓名、联系方式、工作地点、所在城市、备注等。4. 个人财务信息：包括总收入，消费项目、消费金额、消费时间、余额等。1.2 数据流图 由以上的需求分析,可以得到各种数据项,数据流向,数据处理过程以及最终的数据1.2.1 顶级数据流图 图 1-21.2.2 第二级数据流图 图 1-31.2.3 第三级数据流图 个人信息数据1.1 查看个人信息1.2 修改个人信息 备忘录数据 通讯录信息 登录失败报告 登录 注册 日记数据 注册失败报告 财务数据1.3 数据字典用户审核2.2 添加备忘录2.1 查看备忘录3.1 查看通讯录3.2 添加联系人信息4.1 查看日记4.2 添加个人信息5.5 添加记录5.4 查看收入信息5.3 查看支出情况5.2 查看财务清单5.1 查看财务总况数据字典则是系统中各类数据描述的集合，是进行详细的数据收集和数据分析所获得的主要成果。数据流程图描述了系统的分解，即描述了系统由哪几部分组成、各部分之间的联系等。在此系统中涉及到的数据字典如下：1.3.1 个人信息数据信息(1)数据项描述 数据项：用户编号含义说明：唯一标识每个用户 别名：uname 类型：字符型 长度：0 至 10取值范围：0000000000 到 9999999999取值含义：无 数据项：用户年龄含义说明：标识每个用户年龄 别名：uage 类型：字符型 长度：0 至 2取值范围：00 到 99取值含义：无 数据项：用户出生日期含义说明：标识每个用户生日...
