中波调幅广播传输系统

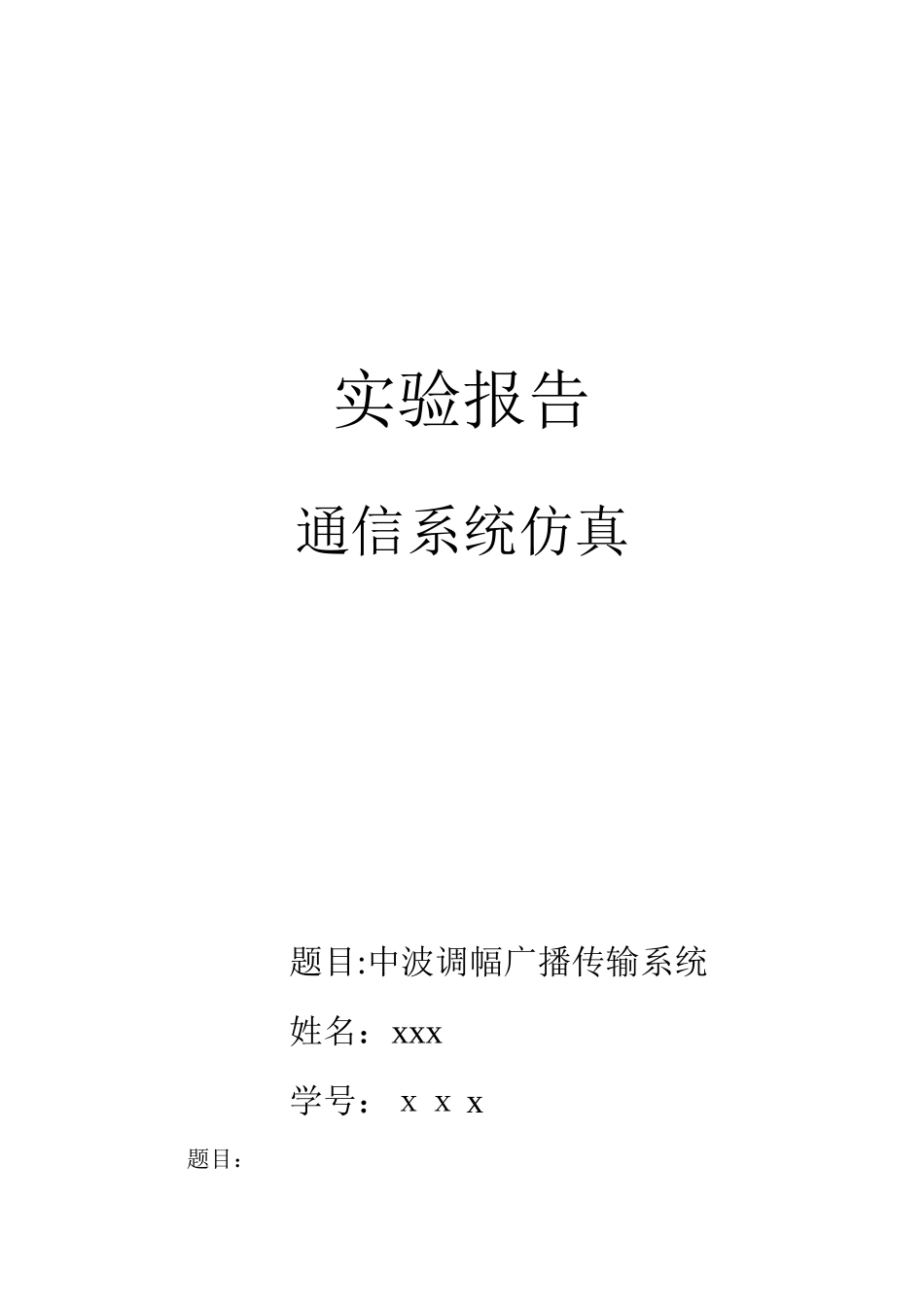

中波调幅广播传输系统_第1页
1/11

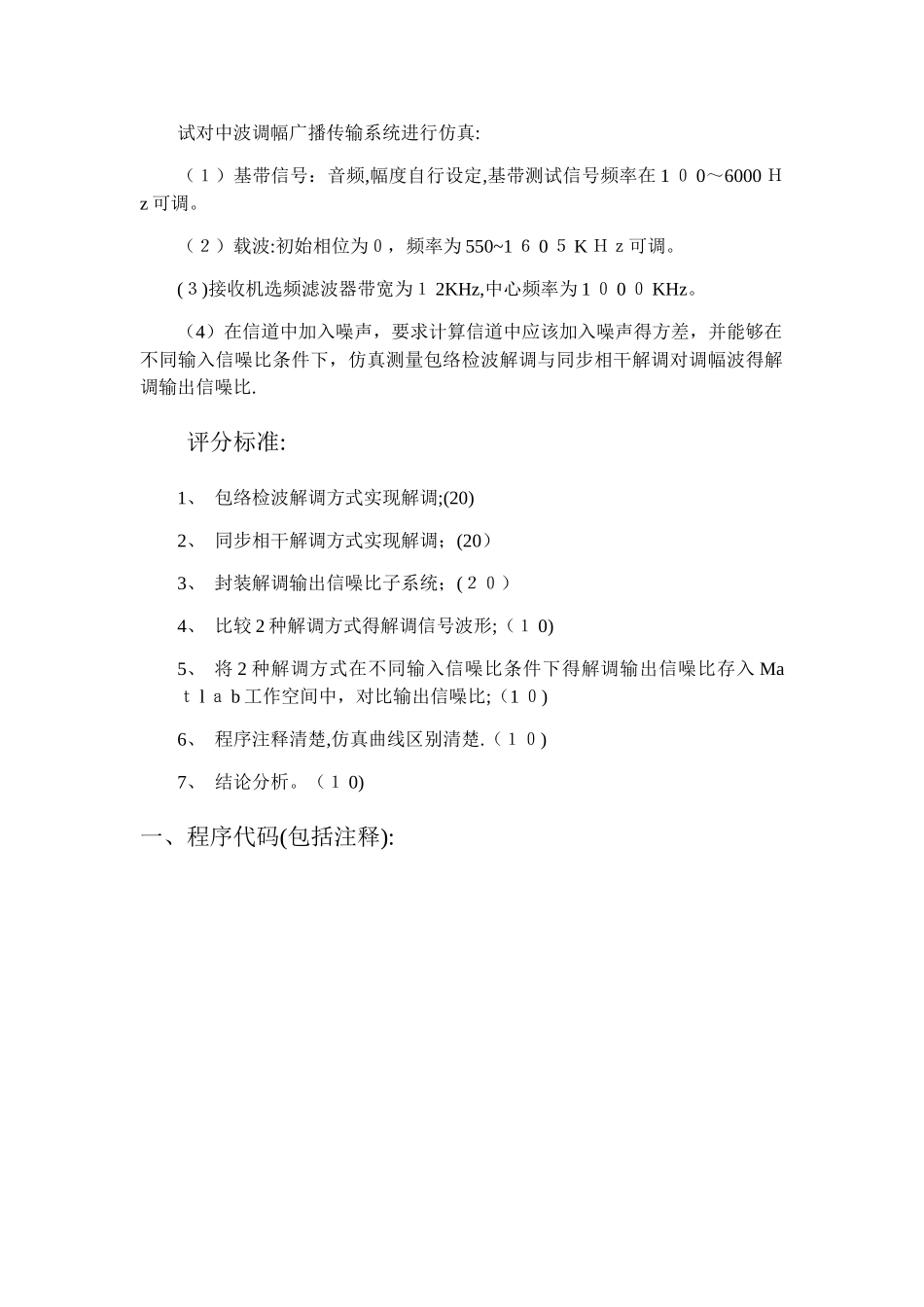

中波调幅广播传输系统_第2页
2/11

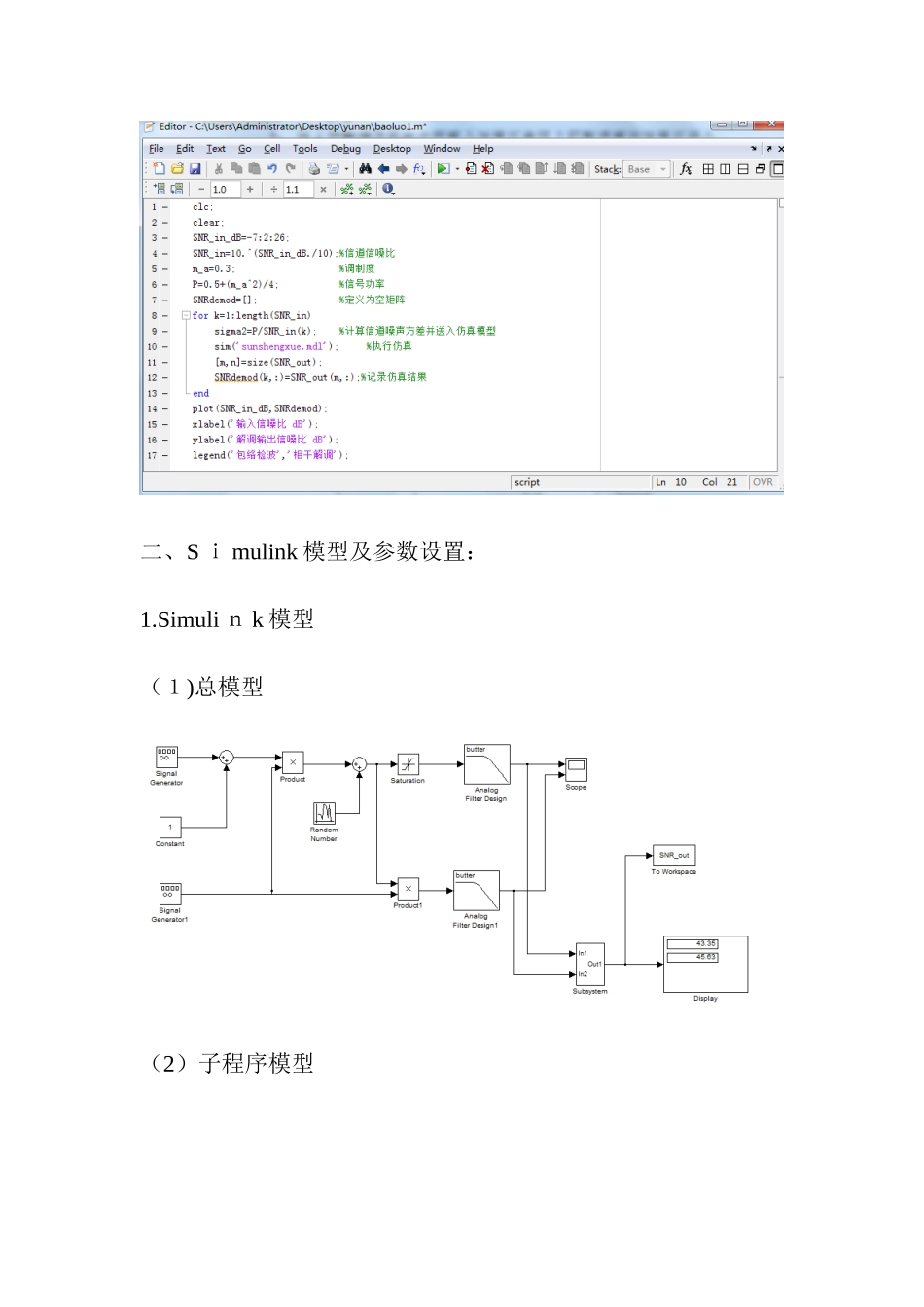

中波调幅广播传输系统_第3页
3/11
实验报告通信系统仿真题目:中波调幅广播传输系统姓名:xxx学号:xx x题目:试对中波调幅广播传输系统进行仿真:(1)基带信号:音频,幅度自行设定,基带测试信号频率在 1 0 0~6000 Hz 可调。(2)载波:初始相位为0,频率为 550~1 6 0 5 K Hz可调。(3)接收机选频滤波器带宽为1 2KHz,中心频率为 1 0 0 0 KHz。(4)在信道中加入噪声,要求计算信道中应该加入噪声得方差,并能够在不同输入信噪比条件下,仿真测量包络检波解调与同步相干解调对调幅波得解调输出信噪比.评分标准:1、 包络检波解调方式实现解调;(20)2、 同步相干解调方式实现解调;(20)3、 封装解调输出信噪比子系统;(20)4、 比较 2 种解调方式得解调信号波形;(1 0)5、 将 2 种解调方式在不同输入信噪比条件下得解调输出信噪比存入 Mat l a b 工作空间中,对比输出信噪比;(1 0)6、 程序注释清楚,仿真曲线区别清楚.(10)7、 结论分析。(1 0)一、程序代码(包括注释):二、S i mulink 模型及参数设置:1.Simuli n k 模型(1)总模型(2)子程序模型2.参数设置抽样时间终止时间(1)总模型① 基带信号② 载波③ 噪声④Saturatio n模块⑤ 低通滤波器工作站(2)子程序模型① 带阻滤波器② 带通滤波器③Z e ro-Order Hol d模块④Bu ffe r 模块⑤ d B conversion 模块⑥f cn函数⑦fcn1 函数三、仿真结果:示波器D i sp lay四、结果分析:从图中可见,高输入信噪比情况下,相干解调方法下得输出解调信噪比大致比包络检波法好 3dB 左右,但就是在低输入信噪比情况下,包络检波输出信号质量急剧下降,这样我们就通过仿真验证了包络检波得门限效应。当然,这里得相干解调假定提取得载波就是理想得.实际中,在接收机中采纳锁相环恢复载波,当信道噪声严重时,锁相环可能失锁,这时相干解调将会失败。结果图中给出了不同输入信噪比下两种解调器输出得信噪比曲线.
