中级维修电工实际操作试卷(6 页)Good is good, but better carries it
精益求精，善益求善

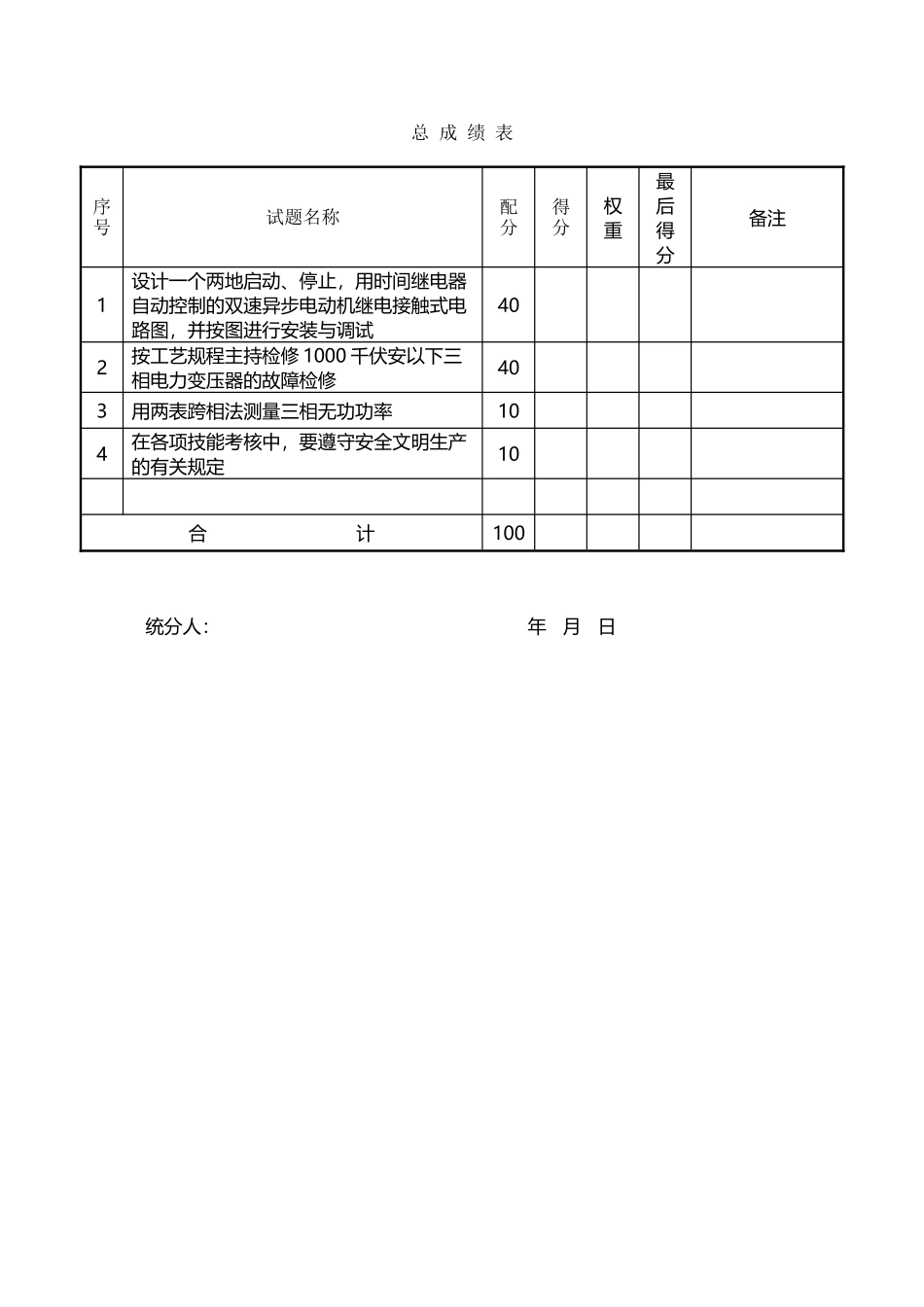

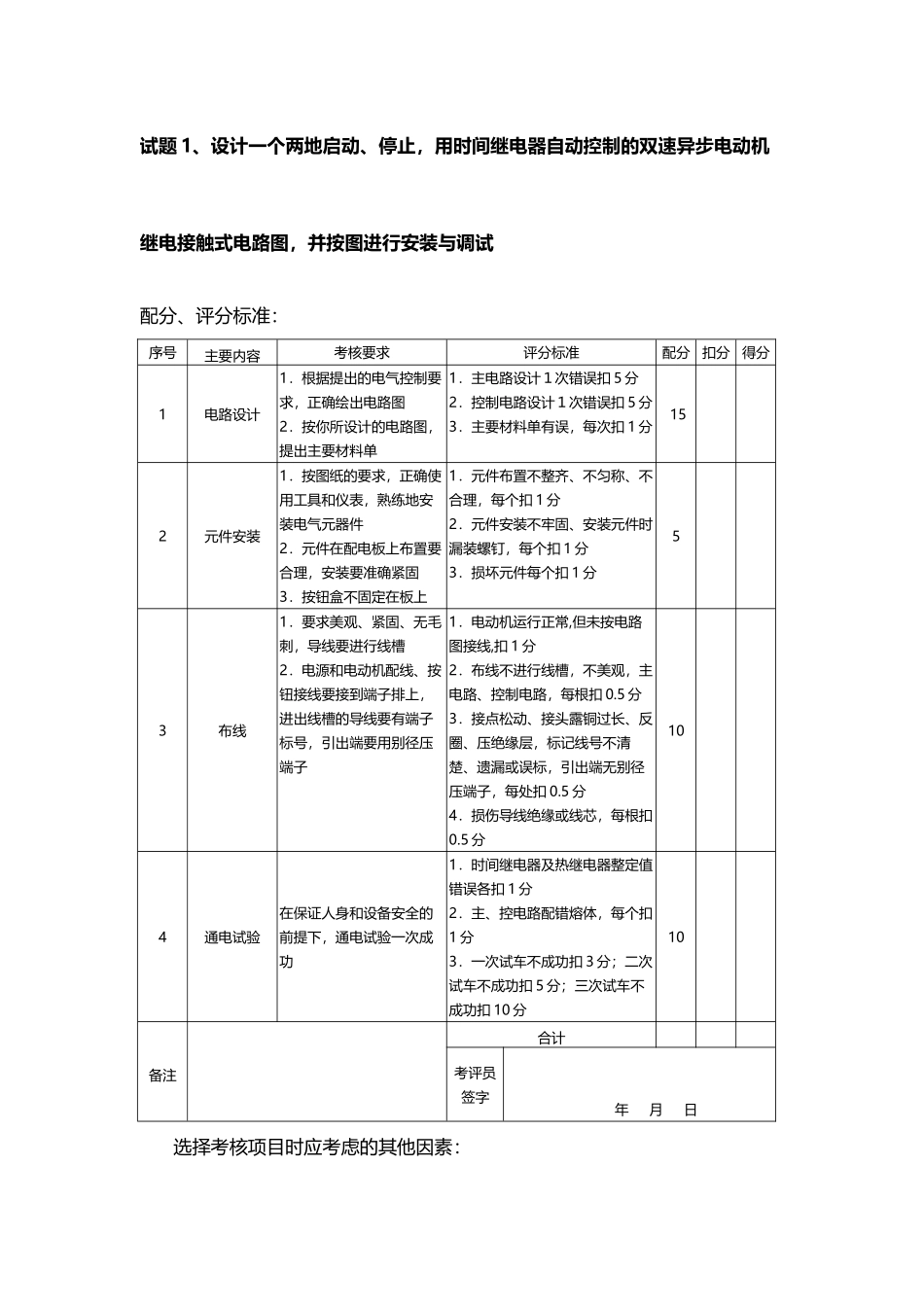

总 成 绩 表 统分人： 年 月 日序号试题名称配分得分权重最后得分备注1设计一个两地启动、停止，用时间继电器自动控制的双速异步电动机继电接触式电路图，并按图进行安装与调试402按工艺规程主持检修 1000 千伏安以下三相电力变压器的故障检修403用两表跨相法测量三相无功功率104在各项技能考核中，要遵守安全文明生产的有关规定10合计100试题 1、设计一个两地启动、停止，用时间继电器自动控制的双速异步电动机继电接触式电路图，并按图进行安装与调试配分、评分标准：序号主要内容考核要求评分标准配分扣分得分1电路设计1．根据提出的电气控制要求，正确绘出电路图2．按你所设计的电路图，提出主要材料单1．主电路设计１次错误扣 5 分2．控制电路设计１次错误扣 5 分3．主要材料单有误，每次扣 1 分152元件安装1．按图纸的要求，正确使用工具和仪表，熟练地安装电气元器件2．元件在配电板上布置要合理，安装要准确紧固3．按钮盒不固定在板上1．元件布置不整齐、不匀称、不合理，每个扣 1 分2．元件安装不牢固、安装元件时漏装螺钉，每个扣 1 分3．损坏元件每个扣 1 分53布线1．要求美观、紧固、无毛刺，导线要进行线槽2．电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子1．电动机运行正常,但未按电路图接线,扣 1 分2．布线不进行线槽，不美观，主电路、控制电路，每根扣 0
5 分3．接点松动、接头露铜过长、反圈、压绝缘层，标记线号不清楚、遗漏或误标，引出端无别径压端子，每处扣 0
5 分4．损伤导线绝缘或线芯，每根扣0
5 分104通电试验在保证人身和设备安全的前提下，通电试验一次成功1．时间继电器及热继电器整定
