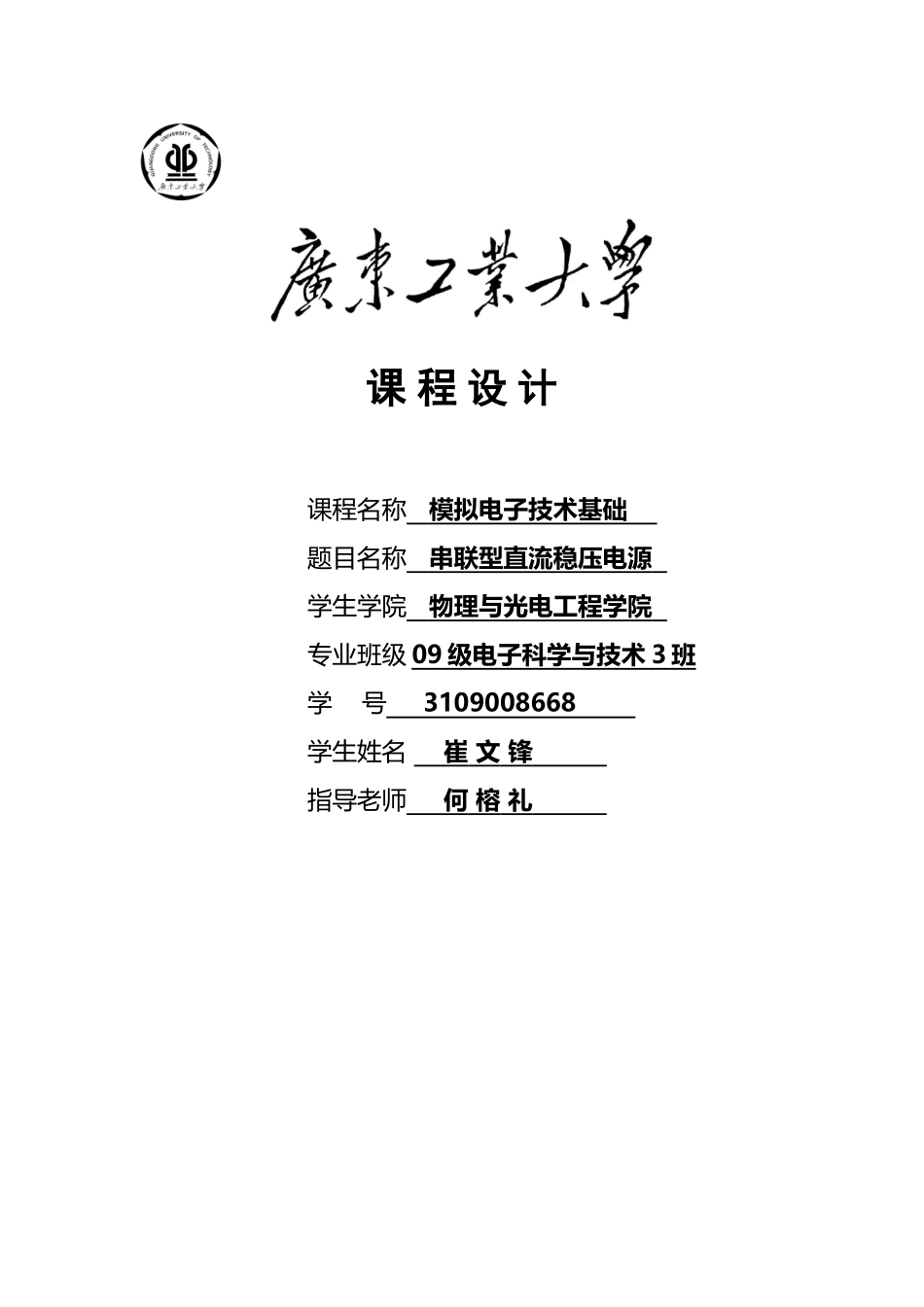

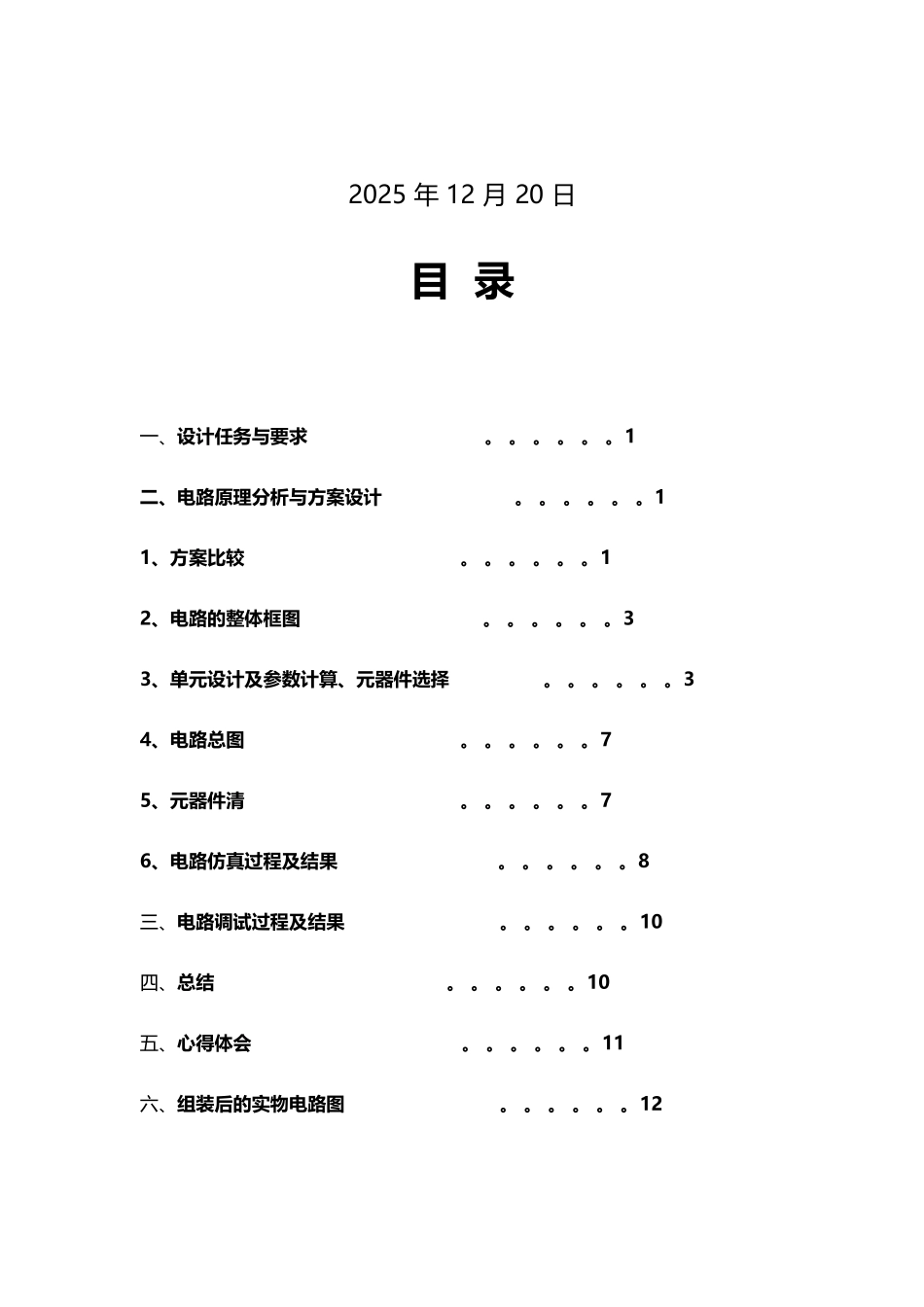

串联型直流稳压电源设计61338(15页)Good is good, but better carries it.精益求精，善益求善。课 程 设 计 课程名称 模拟电子技术基础 题目名称 串联型直流稳压电源 学生学院 物理与光电工程学院 专业班级 09 级电子科学与技术 3 班 学 号 3109008668 学生姓名 崔 文 锋 指导老师 何 榕 礼 2025 年 12 月 20 日目 录一、设计任务与要求 。 。 。 。 。 。1二、电路原理分析与方案设计 。 。 。 。 。 。11、方案比较 。 。 。 。 。 。1 2、电路的整体框图 。 。 。 。 。 。33、单元设计及参数计算、元器件选择 。 。 。 。 。 。34、电路总图 。 。 。 。 。 。75、元器件清 。 。 。 。 。 。76、电路仿真过程及结果 。 。 。 。 。 。8三、电路调试过程及结果 。 。 。 。 。 。10四、总结 。 。 。 。 。 。10五、心得体会 。 。 。 。 。 。11六、组装后的实物电路图 。 。 。 。 。 。12串联型直流稳压电源设计报告一、设计任务与要求要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。指标：1、输出电压 6V、9V 两档，同时具备正负极性输出；2、输出电流：额定电流为 150mA，最大电流为 500mA； 3、在最大输出电流的时候纹波电压峰值▲Vop-p≤5mv；任务：1、了解带有的组成和工作原理： 2、识别的电路图： 3、仿真电路并选取元器件： 4、安装调试带有放大环节串联型稳压电路： 5、用仪器仪表对电路调试和测量相关参数： 6、撰写设计报告、调试。二、电路原理分析与方案设计 采纳变压器、二极管、集成运放、电阻、稳压管、三极管等元器件。220V 的沟通电经变压器变压后变成电压值较小的电流，再经桥式整流电路和滤波电路形成直流稳压部分采纳串联型稳压电路。比例运算电路的输入电压为稳定电压，且比例系数可调，所以输出电压也可以调节：同时，为了扩大输出电流，集成运放输出端加晶体管，并保持射级输出形式就构成了具有放大环节的串联型稳压电路。1、方案比较方案一： 先对输入电压进行降压，然后用单相桥式二极管对其进行整流，整流后利用电容的充放电效应，用电解电容对其进行滤波，将脉动的直流电压变为更加平滑的直流电压，稳压部分的单元电路由稳压管和三极管组成（如图 1），以稳压管 D1 电压作为三极管 Q1 的基准电压，电路引入电压负反馈，当电网电压波动引起 R2两端电...
