主墩塔吊的安装方案

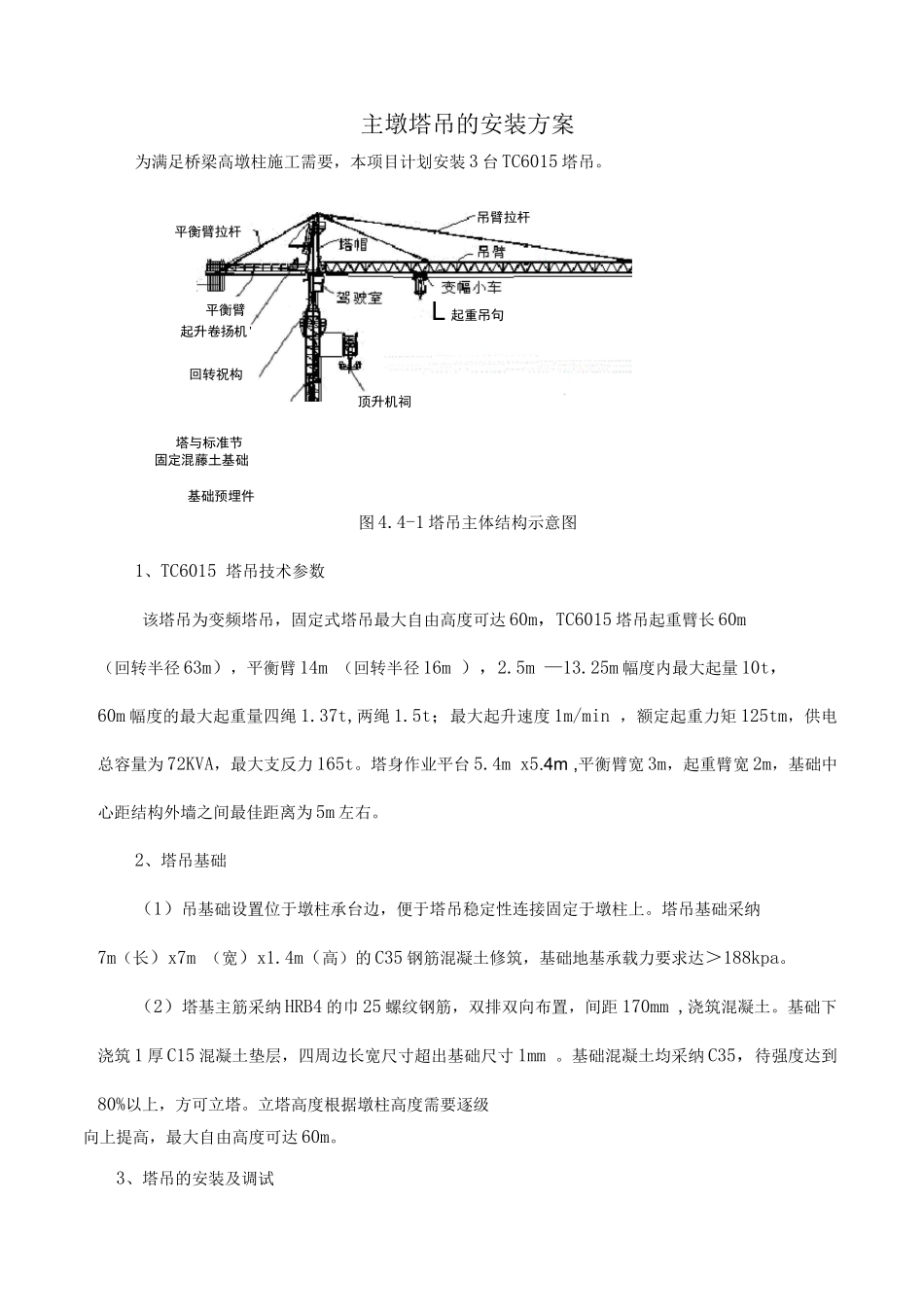

主墩塔吊的安装方案为满足桥梁高墩柱施工需要，本项目计划安装 3 台 TC6015 塔吊。固定混藤土基础基础预埋件图 4.4-1 塔吊主体结构示意图1、TC6015 塔吊技术参数该塔吊为变频塔吊，固定式塔吊最大自由高度可达 60m，TC6015 塔吊起重臂长 60m（回转半径 63m），平衡臂 14m （回转半径 16m ），2.5m —13.25m 幅度内最大起量 10t，60m 幅度的最大起重量四绳 1.37t,两绳 1.5t；最大起升速度 1m/min ，额定起重力矩 125tm，供电总容量为 72KVA，最大支反力 165t。塔身作业平台 5.4m x5.4m ,平衡臂宽 3m，起重臂宽 2m，基础中心距结构外墙之间最佳距离为 5m 左右。2、塔吊基础（1）吊基础设置位于墩柱承台边，便于塔吊稳定性连接固定于墩柱上。塔吊基础采纳7m（长）x7m （宽）x1.4m（高）的 C35 钢筋混凝土修筑，基础地基承载力要求达＞188kpa。（2）塔基主筋采纳 HRB4 的巾 25 螺纹钢筋，双排双向布置，间距 170mm ,浇筑混凝土。基础下浇筑 1 厚 C15 混凝土垫层，四周边长宽尺寸超出基础尺寸 1mm 。基础混凝土均采纳 C35，待强度达到80%以上，方可立塔。立塔高度根据墩柱高度需要逐级向上提高，最大自由高度可达 60m。3、塔吊的安装及调试平衡臂拉杆平衡臂起升卷扬机'回转祝构吊臂拉杆L 起重吊句顶升机祠塔与标准节1、安装要求：轴销必须插到底，并扣好开销。基脚螺丝及塔身连接螺丝必须拧紧。附墙处电焊必须有专职电焊工焊接。垂直度必须控制在千分之一以内。2、塔吊的安装顺序：校验基础-安装底架-安装基础节-安装三个标准节-安装预升套架 T 安装回转机构总成 T 安装塔帽 T 安装司机室 T 安装平衡臂 T 吊起 1~2 块平衡重(根据设计要求)一拼装起重臂一吊装起重臂一吊装余下配重。各道工序严格按标准要求施工，上道工序未完严禁进行下道工序。3、注意事项：安装人员必须带好安全帽；严禁酒后上班；非安装人员不得进入安装区域。安装拆卸时必须注意吊物的重心位置，必须按安装拆卸顺序进行安装或拆卸，钢丝绳要栓牢，卸扣要拧紧，作业工具要抓牢，摆放要平稳，防止跌落伤人，吊物上面或下面都不准站人。基本高度安装完成后，应注意周围建筑物及高压线，严禁回转或进行吊重作业，下班后用钢筋卡牢。4、塔吊的顶升作业(1)先将要加的几个标准节吊至塔身引入的方向一个个依次排列好，然后将大臂旋转至引进横梁的正上方，打开回转制动开关，使回转处于制动状态。(2)调整好爬升架导轮与塔身之...
