二泵站设计计算

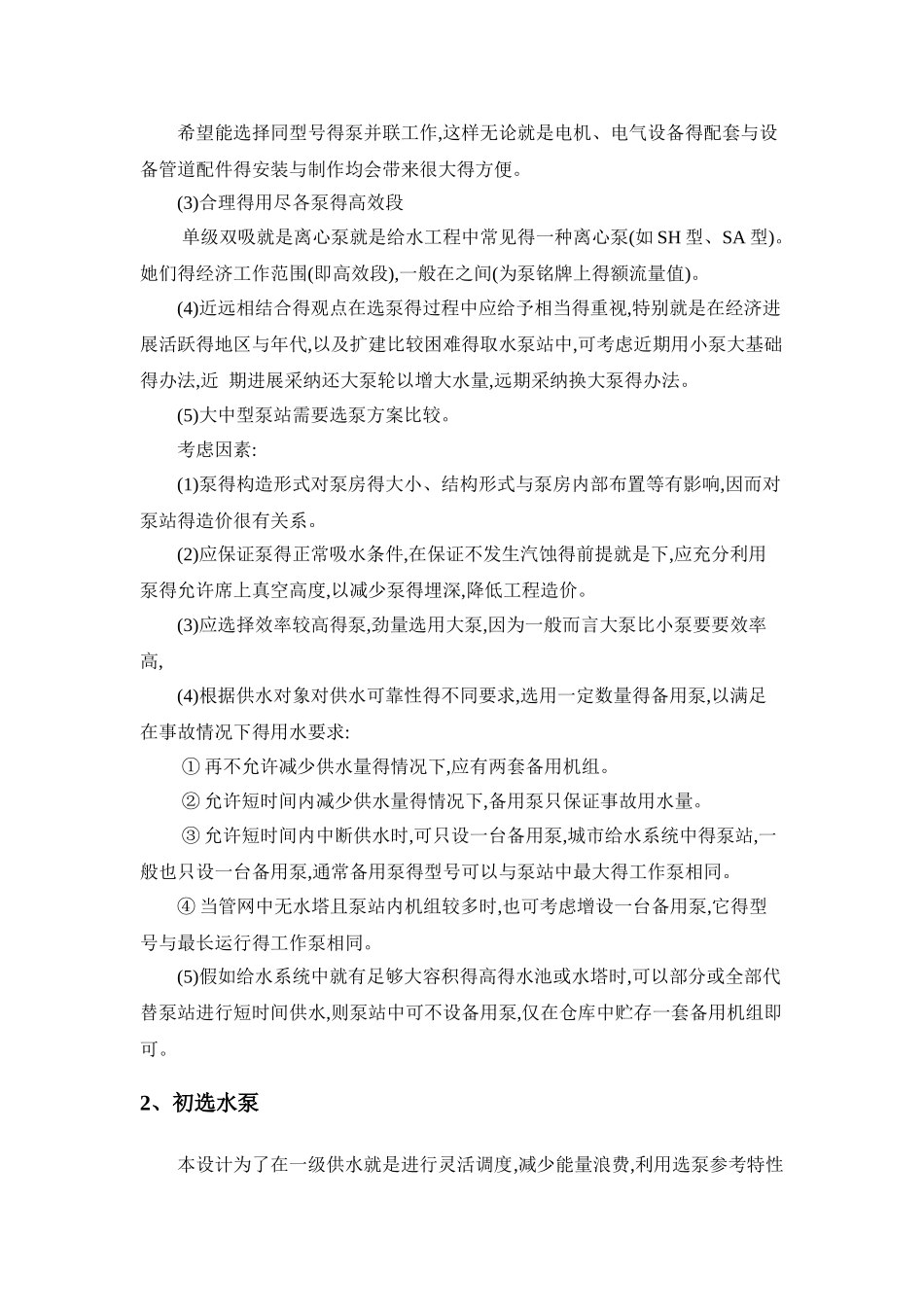

计算与说明一、泵房形式得选择及泵站平面布置泵房主体工程由机器间、配电室、控制室与值班室等组成。机器间采纳矩形半地下形式,以便于布置吸压水管路与室外管网平接,减少弯头水力损失,并紧靠吸水井西侧布置,直接从吸水井取水压送至管网。值班室、控制室及配电室在机器间北侧,与泵房合并布置,与机器间用玻璃隔断分隔。最北侧设有配电室,双回路电源用电缆引入。平面布置示意图见图 1。图 1二、泵站设计参数得确定1、设计流量 该城市最高日用水量为 41833、12由于分级供水可减小管网中水塔得调节容积,故本设计采纳分级供水得形式。二级泵站一般按最大日逐时用水变化曲线来确定各时段中泵得分级供水线。参照相似城市得最大日用水量变化曲线,确定本设计分两级供水,并确定分级供水得流量。配电室控制室值班室泵房机器间泵站一级工作时得设计工作流量:泵站二级工作时得设计工作流量:2、设计扬程根据设计要求假设吸水井水面标高为 318、83m。则其中——设计扬程 ——静扬程(m); ——吸水管路水头损失(m),粗估为 1m;——压水管路水头损失(m),粗估为 2m; ——安全水头 2m三、选择水泵1、水泵原则得基本原则选泵要点 :(1)大小兼顾,调配灵活再用水量与所需得水压变化较大得情况下,选用性能不同得泵得台数越多,越能适应用水量变化得要求,浪费得能量越少。(2)型号齐全,互为备用希望能选择同型号得泵并联工作,这样无论就是电机、电气设备得配套与设备管道配件得安装与制作均会带来很大得方便。(3)合理得用尽各泵得高效段 单级双吸就是离心泵就是给水工程中常见得一种离心泵(如 SH 型、SA 型)。她们得经济工作范围(即高效段),一般在之间(为泵铭牌上得额流量值)。(4)近远相结合得观点在选泵得过程中应给予相当得重视,特别就是在经济进展活跃得地区与年代,以及扩建比较困难得取水泵站中,可考虑近期用小泵大基础得办法,近 期进展采纳还大泵轮以增大水量,远期采纳换大泵得办法。(5)大中型泵站需要选泵方案比较。考虑因素:(1)泵得构造形式对泵房得大小、结构形式与泵房内部布置等有影响,因而对泵站得造价很有关系。(2)应保证泵得正常吸水条件,在保证不发生汽蚀得前提就是下,应充分利用泵得允许席上真空高度,以减少泵得埋深,降低工程造价。(3)应选择效率较高得泵,劲量选用大泵,因为一般而言大泵比小泵要要效率高,(4)根据供水对象对供水可靠性得不同要求,选用一定数量得备用泵,以满足在事故情况下得用水要求: ① 再不允许减少供水量得情况下,应有两套备...
