交直流调速系统期末考试

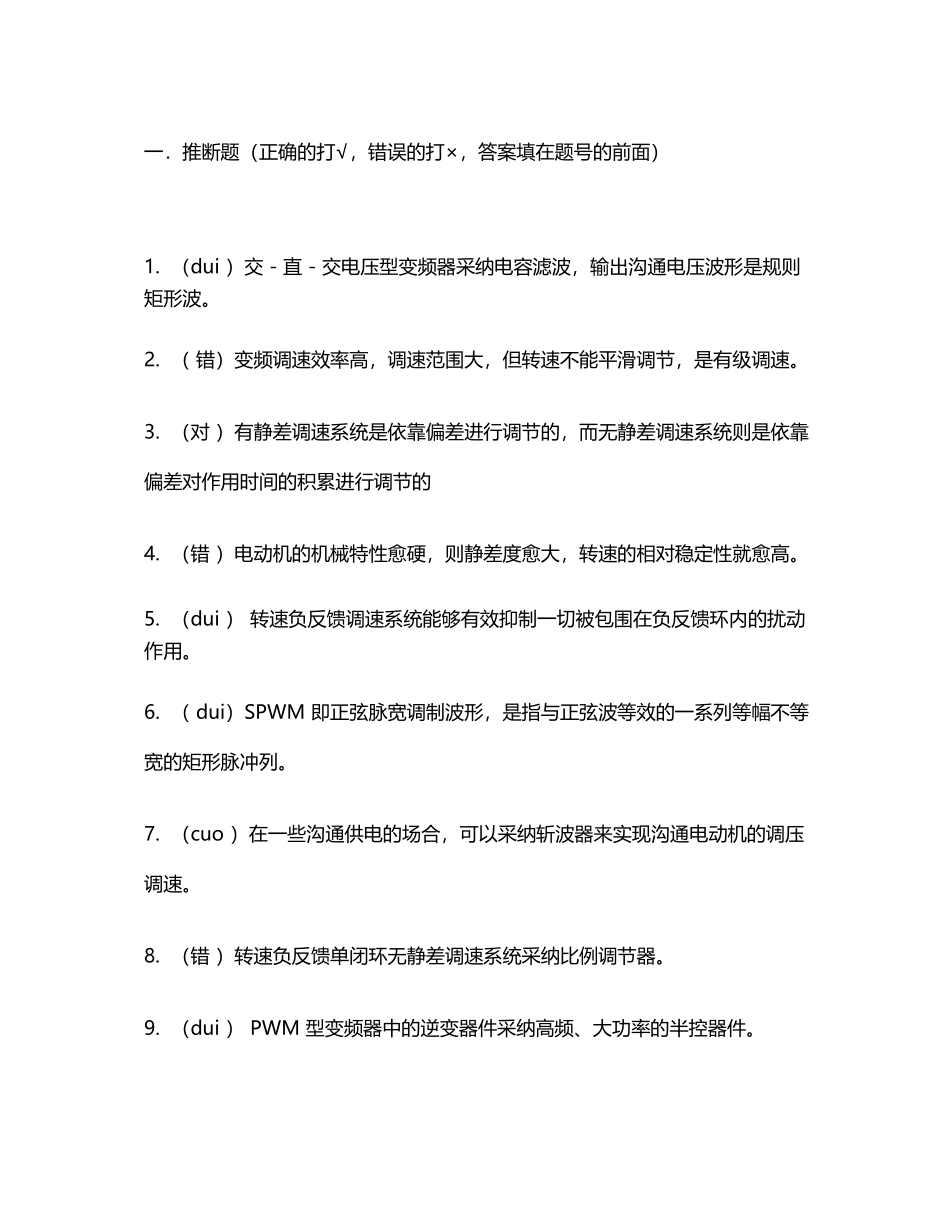

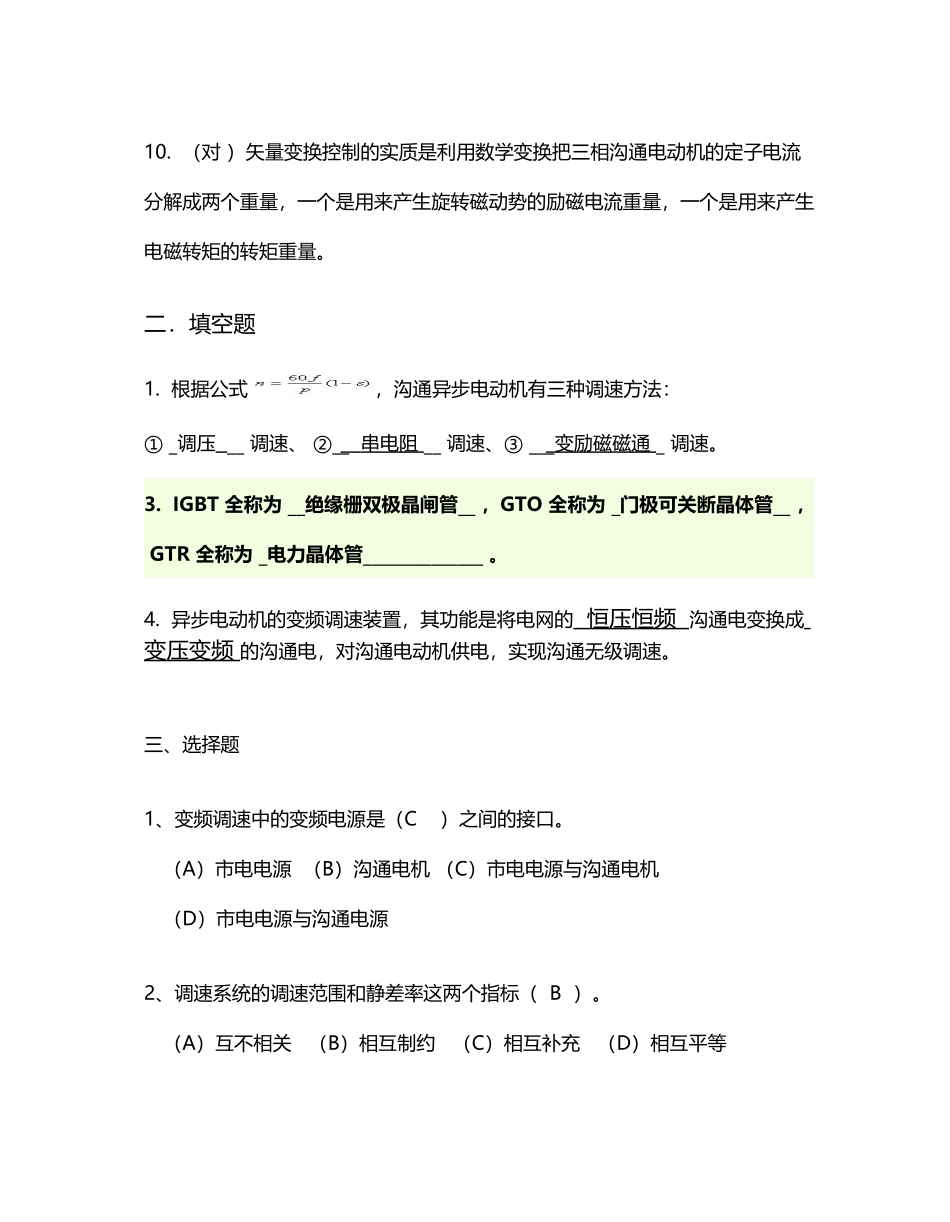

交直流调速系统期末考试(运动控制系统)(6页)Good is good, but better carries it.精益求精，善益求善。一．推断题（正确的打√，错误的打×，答案填在题号的前面）1. （dui ）交 - 直 - 交电压型变频器采纳电容滤波，输出沟通电压波形是规则矩形波。 2. （ 错）变频调速效率高，调速范围大，但转速不能平滑调节，是有级调速。 3. （对 ）有静差调速系统是依靠偏差进行调节的，而无静差调速系统则是依靠偏差对作用时间的积累进行调节的4. （错 ）电动机的机械特性愈硬，则静差度愈大，转速的相对稳定性就愈高。5. （dui ） 转速负反馈调速系统能够有效抑制一切被包围在负反馈环内的扰动作用。6. （ dui）SPWM 即正弦脉宽调制波形，是指与正弦波等效的一系列等幅不等宽的矩形脉冲列。7. （cuo ）在一些沟通供电的场合，可以采纳斩波器来实现沟通电动机的调压调速。8. （错 ）转速负反馈单闭环无静差调速系统采纳比例调节器。 9. （dui ） PWM 型变频器中的逆变器件采纳高频、大功率的半控器件。 10. （对 ）矢量变换控制的实质是利用数学变换把三相沟通电动机的定子电流分解成两个重量，一个是用来产生旋转磁动势的励磁电流重量，一个是用来产生电磁转矩的转矩重量。二．填空题1. 根据公式 ，沟通异步电动机有三种调速方法： ① _调压 __ 调速、 ②__ 串电阻 __ 调速、③ ___ 变励磁磁通 _ 调速。 3. IGBT 全称为 __绝缘栅双极晶闸管__ ，GTO 全称为 _门极可关断晶体管__ ， GTR 全称为 _电力晶体管______________ 。 4. 异步电动机的变频调速装置，其功能是将电网的 恒压恒频 沟通电变换成 变压变频 的沟通电，对沟通电动机供电，实现沟通无级调速。三、选择题1、变频调速中的变频电源是（C ）之间的接口。（A）市电电源 （B）沟通电机 （C）市电电源与沟通电机 （D）市电电源与沟通电源2、调速系统的调速范围和静差率这两个指标（ B ）。（A）互不相关 （B）相互制约 （C）相互补充 （D）相互平等3、电压型逆变器的直流端（ D ）。 （A）串联大感器 （B）串联大电容 （C）并联大感器 （D）并联大电容4、变频器主电路中逆变器的任务是把（ B ）。 （A）沟通电变成直流电 （B）直流电变成沟通电 （C）沟通电变成沟通电 （D）直流电变成直流电5、在转速负反馈系统中，闭环系统的转速降减为开环转速降的（ D ）倍。（A）1+K（B）1+2K（C）1/（1+2K）（...
