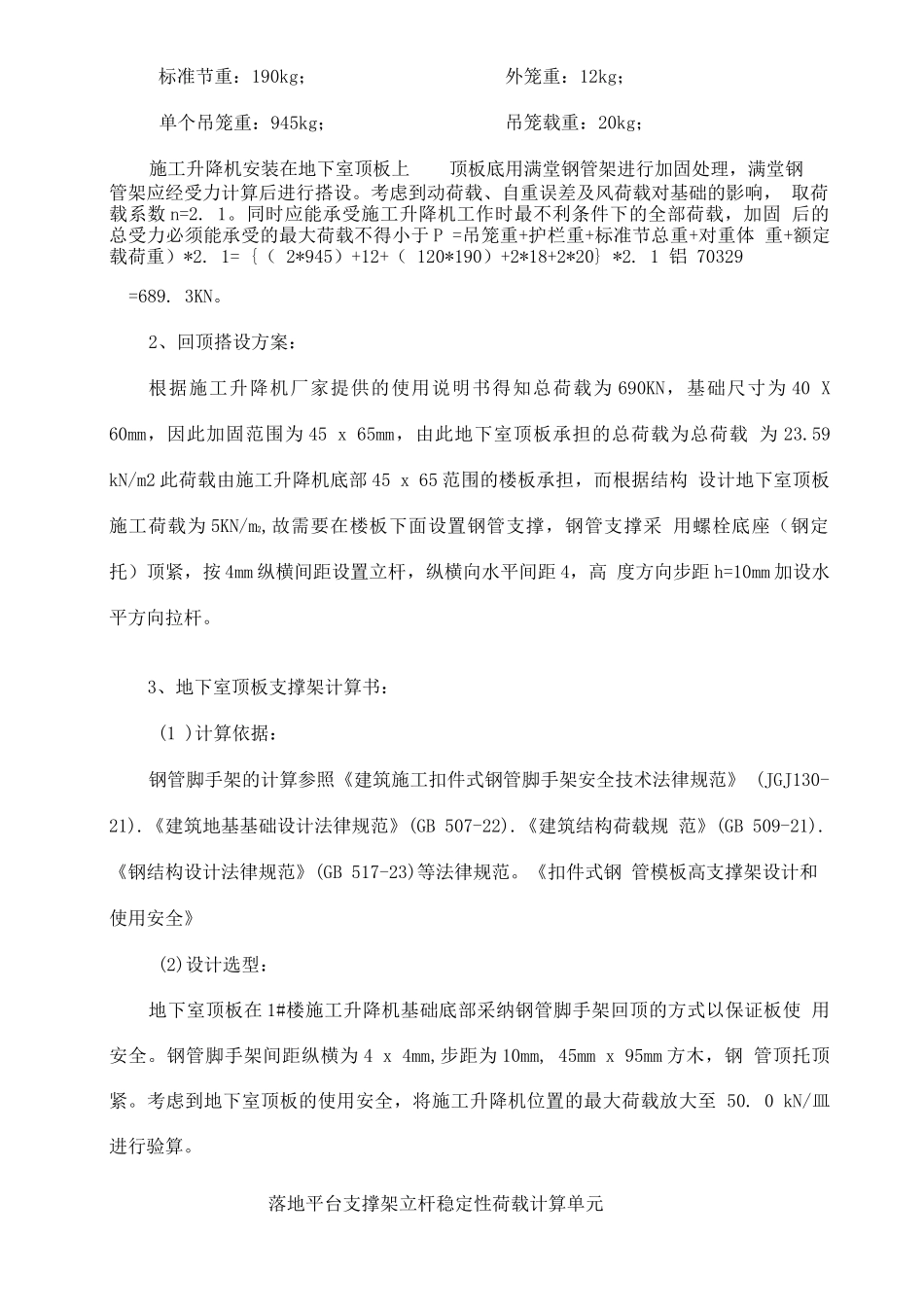

中大金融大厦人 货 笼 回 顶 方 案编制人:审核人:审批人:施工单位：山河建设集团有限公司编制日期：2025 年 6 月 8 日一、工程概况本工程为 1 栋 42 层的框剪结构写字楼，2 栋 32 层商住楼，现拟在 1#楼共安装 一台施工升降机，A,B 栋各安装一台施工升降机以满足现场施工需要及现场施工垂直 运输的要求。因施工升降机计划安装在地下室顶板上，特制订本地下室回顶方案如 下。（本工程取 1#楼最高，最不利因素取值） 二、施工升降机技术方案1、施工升降机基本参数施工升降机型号：SC2/2；吊笼形式：双笼;架设总高度：180m；标准节长度：1.508m；底笼长：5.3m；底笼宽：4.2m；管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响， 取荷载系数 n=2. 1。同时应能承受施工升降机工作时最不利条件下的全部荷载，加固 后的总受力必须能承受的最大荷载不得小于 P =吊笼重+护栏重+标准节总重+对重体 重+额定载荷重）*2. 1= {（ 2*945）+12+（ 120*190）+2*18+2*20} *2. 1 铝 70329=689. 3KN。2、回顶搭设方案：根据施工升降机厂家提供的使用说明书得知总荷载为 690KN，基础尺寸为 40 X 60mm，因此加固范围为 45 x 65mm，由此地下室顶板承担的总荷载为总荷载 为 23.59 kN/m2 此荷载由施工升降机底部 45 x 65 范围的楼板承担，而根据结构 设计地下室顶板施工荷载为 5KN/m2,故需要在楼板下面设置钢管支撑，钢管支撑采 用螺栓底座（钢定托）顶紧，按 4mm 纵横间距设置立杆，纵横向水平间距 4，高 度方向步距 h=10mm 加设水平方向拉杆。3、地下室顶板支撑架计算书：(1 )计算依据：钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》 (JGJ130-21).《建筑地基基础设计法律规范》(GB 507-22).《建筑结构荷载规 范》(GB 509-21).《钢结构设计法律规范》(GB 517-23)等法律规范。《扣件式钢 管模板高支撑架设计和使用安全》(2)设计选型：地下室顶板在 1#楼施工升降机基础底部采纳钢管脚手架回顶的方式以保证板使 用安全。钢管脚手架间距纵横为 4 x 4mm,步距为 10mm, 45mm x 95mm 方木，钢 管顶托顶紧。考虑到地下室顶板的使用安全，将施工升降机位置的最大荷载放大至 50. 0 kN/皿进行验算。落地平台支撑架立杆稳定性荷载计算单元标准节重：190kg；外笼重：12kg；单个吊笼重：945kg；吊笼载重：20kg；施工升降机安装在地下室顶板上顶板底...
