人货电梯设计及荷载计算

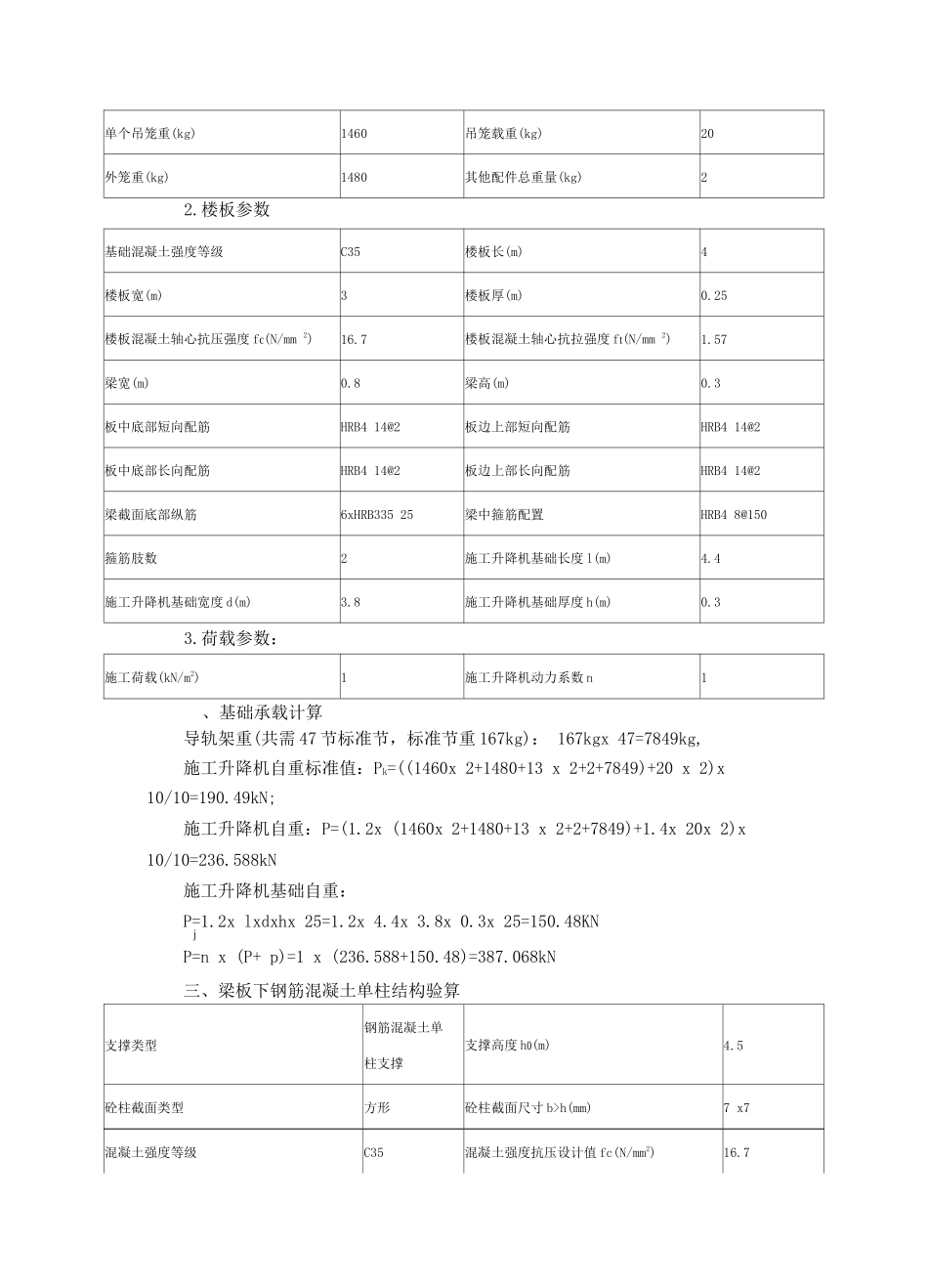

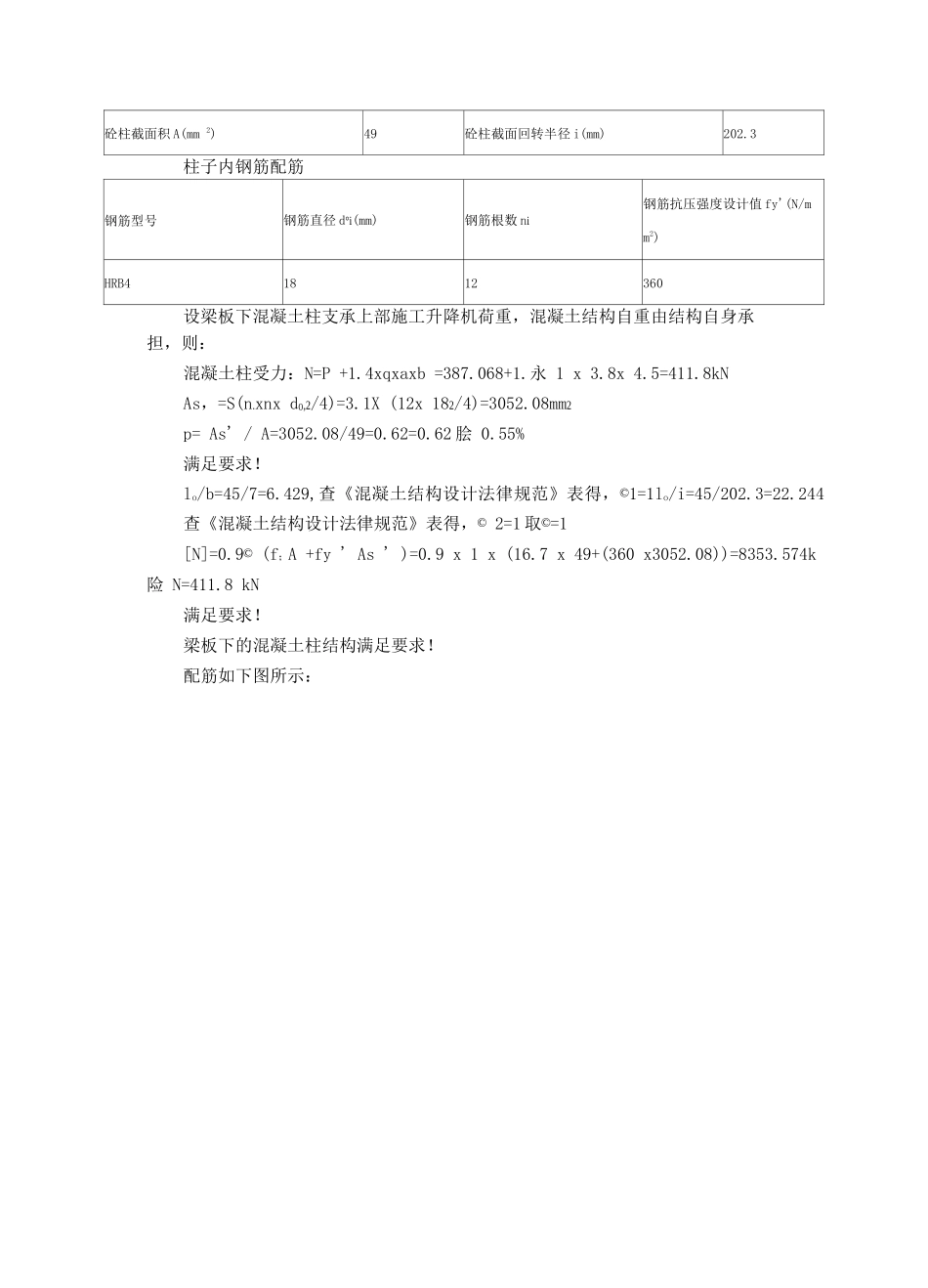

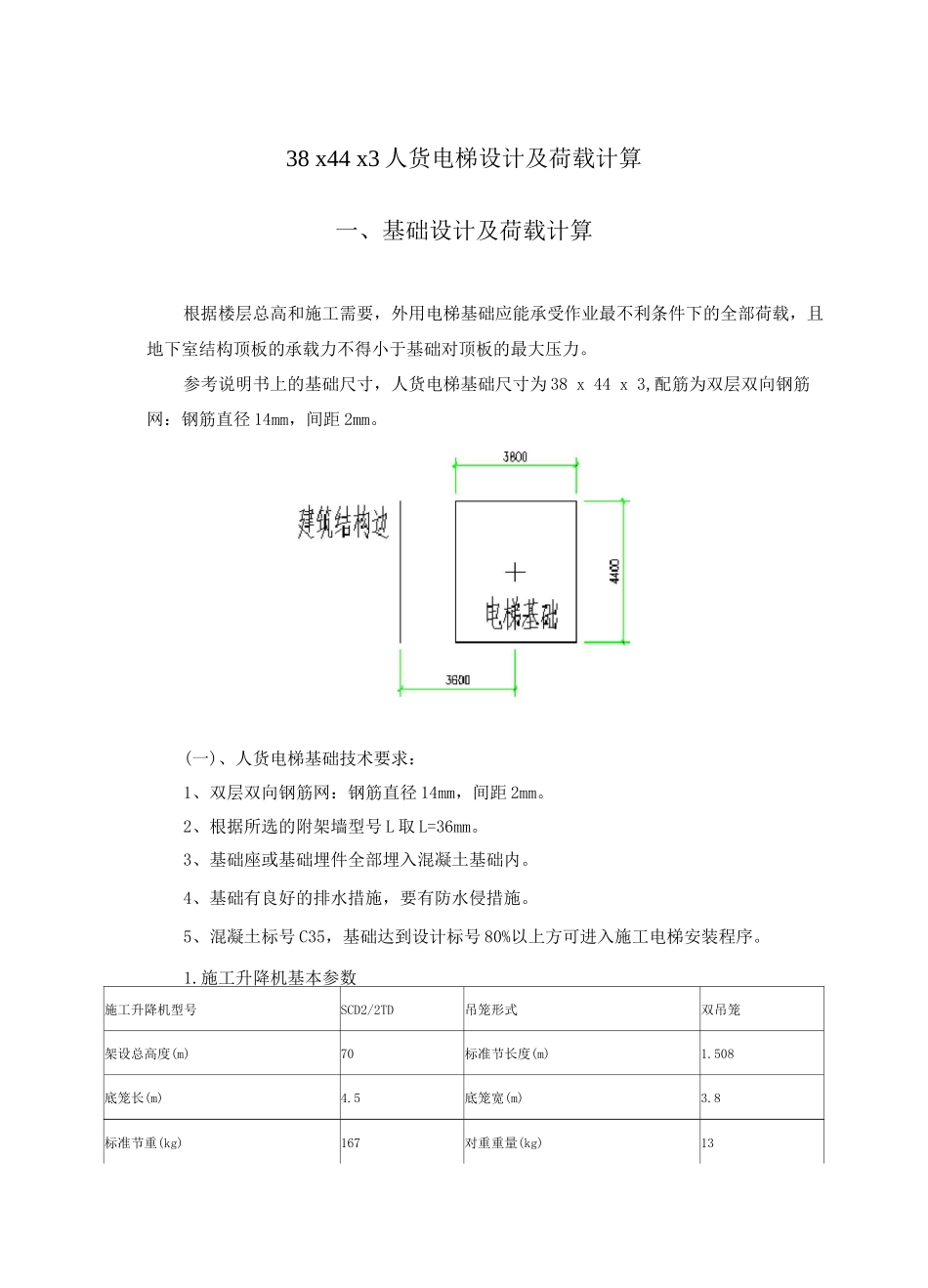

38 x44 x3 人货电梯设计及荷载计算一、基础设计及荷载计算根据楼层总高和施工需要，外用电梯基础应能承受作业最不利条件下的全部荷载，且地下室结构顶板的承载力不得小于基础对顶板的最大压力。参考说明书上的基础尺寸，人货电梯基础尺寸为 38 x 44 x 3,配筋为双层双向钢筋网：钢筋直径 14mm，间距 2mm。(一)、人货电梯基础技术要求：1、双层双向钢筋网：钢筋直径 14mm，间距 2mm。2、根据所选的附架墙型号 L 取 L=36mm。3、基础座或基础埋件全部埋入混凝土基础内。4、基础有良好的排水措施，要有防水侵措施。5、混凝土标号 C35，基础达到设计标号 80%以上方可进入施工电梯安装程序。1.施工升降机基本参数施工升降机型号SCD2/2TD吊笼形式双吊笼架设总高度(m)70标准节长度(m)1.508底笼长(m)4.5底笼宽(m)3.8标准节重(kg)167对重重量(kg)13单个吊笼重(kg)1460吊笼载重(kg)20外笼重(kg)1480其他配件总重量(kg)22.楼板参数基础混凝土强度等级C35楼板长(m)4楼板宽(m)3楼板厚(m)0.25楼板混凝土轴心抗压强度 fc(N/mm 2)16.7楼板混凝土轴心抗拉强度 ft(N/mm 2)1.57梁宽(m)0.8梁高(m)0.3板中底部短向配筋HRB4 14@2板边上部短向配筋HRB4 14@2板中底部长向配筋HRB4 14@2板边上部长向配筋HRB4 14@2梁截面底部纵筋6xHRB335 25梁中箍筋配置HRB4 8@150箍筋肢数2施工升降机基础长度 l(m)4.4施工升降机基础宽度 d(m)3.8施工升降机基础厚度 h(m)0.33.荷载参数：施工荷载(kN/m2)1施工升降机动力系数 n1、基础承载计算导轨架重(共需 47 节标准节，标准节重 167kg)： 167kgx 47=7849kg,施工升降机自重标准值：Pk=((1460x 2+1480+13 x 2+2+7849)+20 x 2)x 10/10=190.49kN;施工升降机自重：P=(1.2x (1460x 2+1480+13 x 2+2+7849)+1.4x 20x 2)x 10/10=236.588kN施工升降机基础自重：P=1.2x lxdxhx 25=1.2x 4.4x 3.8x 0.3x 25=150.48KNjP=n x (P+ p)=1 x (236.588+150.48)=387.068kN三、梁板下钢筋混凝土单柱结构验算支撑类型钢筋混凝土单柱支撑支撑高度 h0(m)4.5砼柱截面类型方形砼柱截面尺寸 b>h(mm)7 x7混凝土强度等级C35混凝土强度抗压设计值 fc(N/mm2)16.7砼柱截面积 A(mm 2)49砼柱截面回转半径 i(mm)202.3柱子内钢筋配筋钢筋型号钢筋直径 d°i(mm)钢筋根数 ni钢筋抗压强度设计值 fy'(N/mm2)HRB41812360设梁板下混凝土柱支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：混凝土柱受力...
