人防通风计算说明书

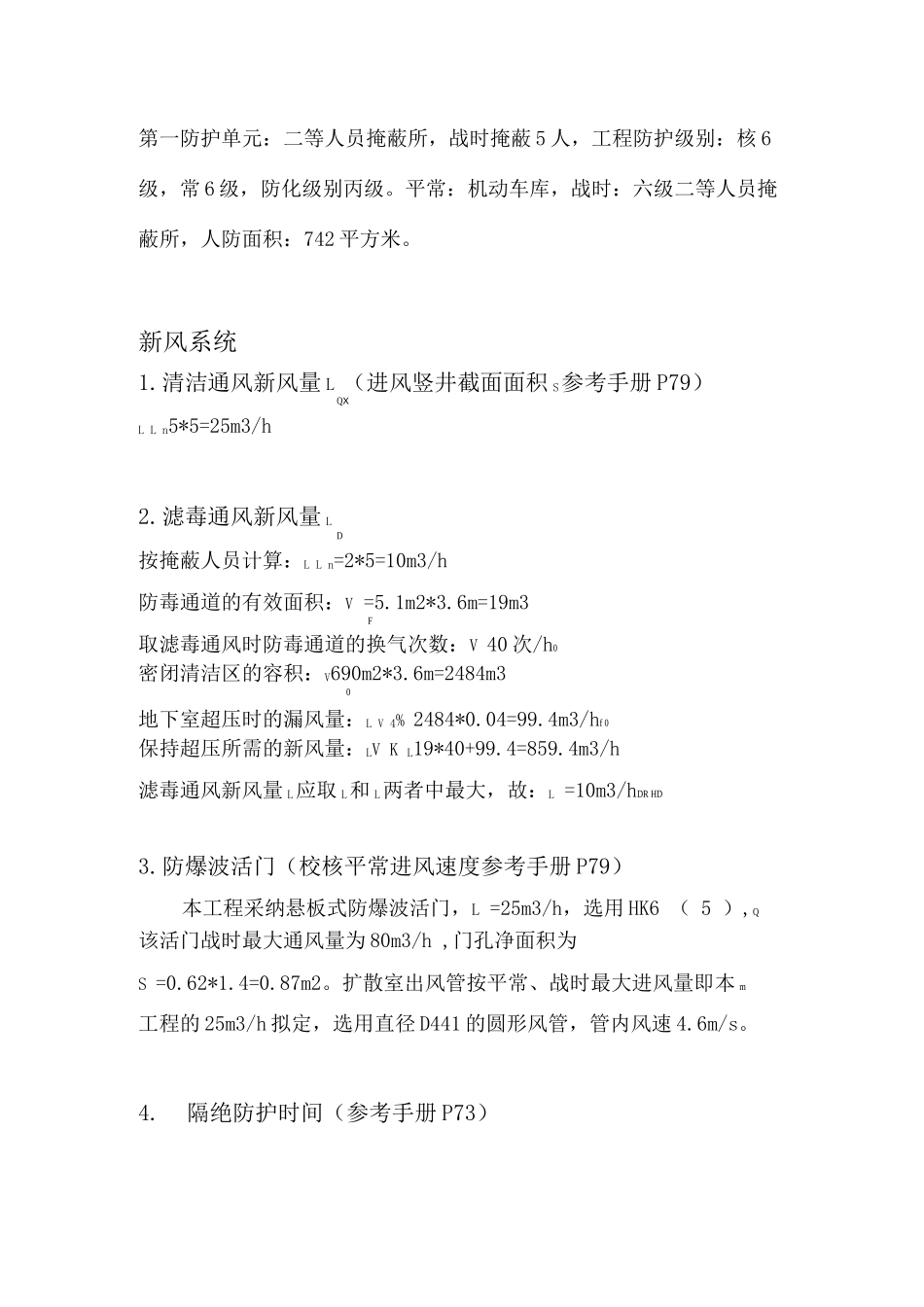

人防通风计算说明书_第1页
1/6

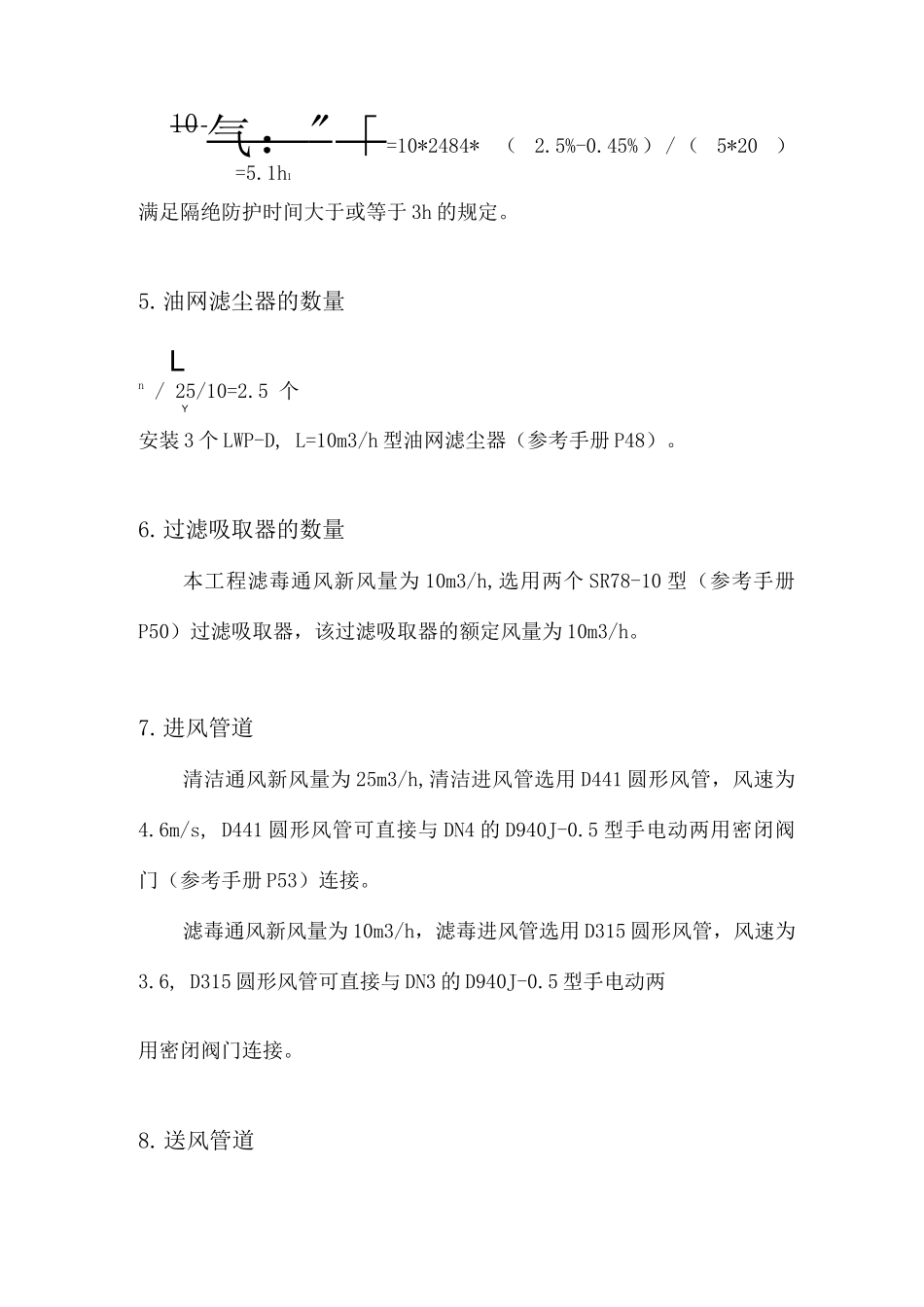

人防通风计算说明书_第2页
2/6

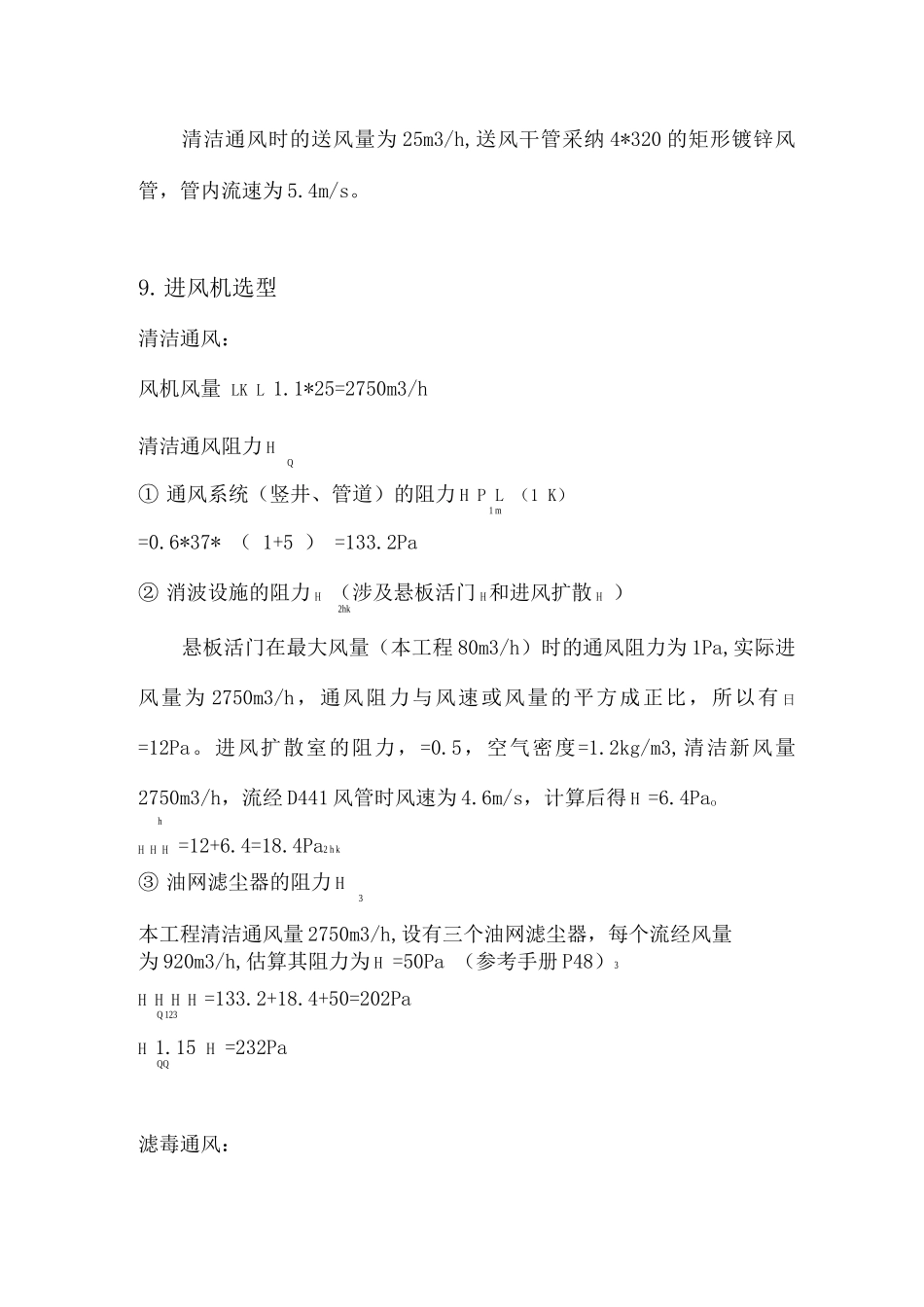

人防通风计算说明书_第3页
3/6
第一防护单元:二等人员掩蔽所,战时掩蔽 5 人,工程防护级别:核 6级,常 6 级,防化级别丙级。平常:机动车库,战时:六级二等人员掩蔽所,人防面积:742 平方米。新风系统1.清洁通风新风量 L (进风竖井截面面积 S参考手册 P79)QXL L n5*5=25m3/h2.滤毒通风新风量 LD按掩蔽人员计算:L L n=2*5=10m3/h防毒通道的有效面积:V =5.1m2*3.6m=19m3F取滤毒通风时防毒通道的换气次数:V 40 次/h0密闭清洁区的容积:V690m2*3.6m=2484m30地下室超压时的漏风量:L V 4% 2484*0.04=99.4m3/hf 0保持超压所需的新风量:LV K L19*40+99.4=859.4m3/h滤毒通风新风量 L应取 L和 L两者中最大,故:L =10m3/hDR HD3.防爆波活门(校核平常进风速度参考手册 P79)本工程采纳悬板式防爆波活门,L =25m3/h,选用 HK6 ( 5 ),Q该活门战时最大通风量为 80m3/h ,门孔净面积为S =0.62*1.4=0.87m2。扩散室出风管按平常、战时最大进风量即本 m工程的 25m3/h 拟定,选用直径 D441 的圆形风管,管内风速 4.6m/s。4. 隔绝防护时间(参考手册 P73)10 气:"「 =10*2484* ( 2.5%-0.45% ) / ( 5*20 ) =5.1h1满足隔绝防护时间大于或等于 3h 的规定。5.油网滤尘器的数量Ln / 25/10=2.5 个Y安装 3 个 LWP-D, L=10m3/h 型油网滤尘器(参考手册 P48)。6.过滤吸取器的数量本工程滤毒通风新风量为 10m3/h,选用两个 SR78-10 型(参考手册P50)过滤吸取器,该过滤吸取器的额定风量为 10m3/h。7.进风管道清洁通风新风量为 25m3/h,清洁进风管选用 D441 圆形风管,风速为4.6m/s, D441 圆形风管可直接与 DN4 的 D940J-0.5 型手电动两用密闭阀门(参考手册 P53)连接。滤毒通风新风量为 10m3/h,滤毒进风管选用 D315 圆形风管,风速为3.6, D315 圆形风管可直接与 DN3 的 D940J-0.5 型手电动两用密闭阀门连接。8.送风管道清洁通风时的送风量为 25m3/h,送风干管采纳 4*320 的矩形镀锌风管,管内流速为 5.4m/s。9.进风机选型清洁通风:风机风量 LK L 1.1*25=2750m3/h清洁通风阻力 HQ① 通风系统(竖井、管道)的阻力 H P L (1 K)1 m=0.6*37* ( 1+5 ) =133.2Pa② 消波设施的阻力 H (涉及悬板活门 H和进风扩散 H )2hk悬板活门在最大风量(本工程 80m3/h)时的通风阻力为 1Pa,实际进风量为 2750m3/h,通风阻力与风速或风量的平方成正比,所以有 日=12Pa。进风扩...
