传动装置的运动及动力参数的选择和计算

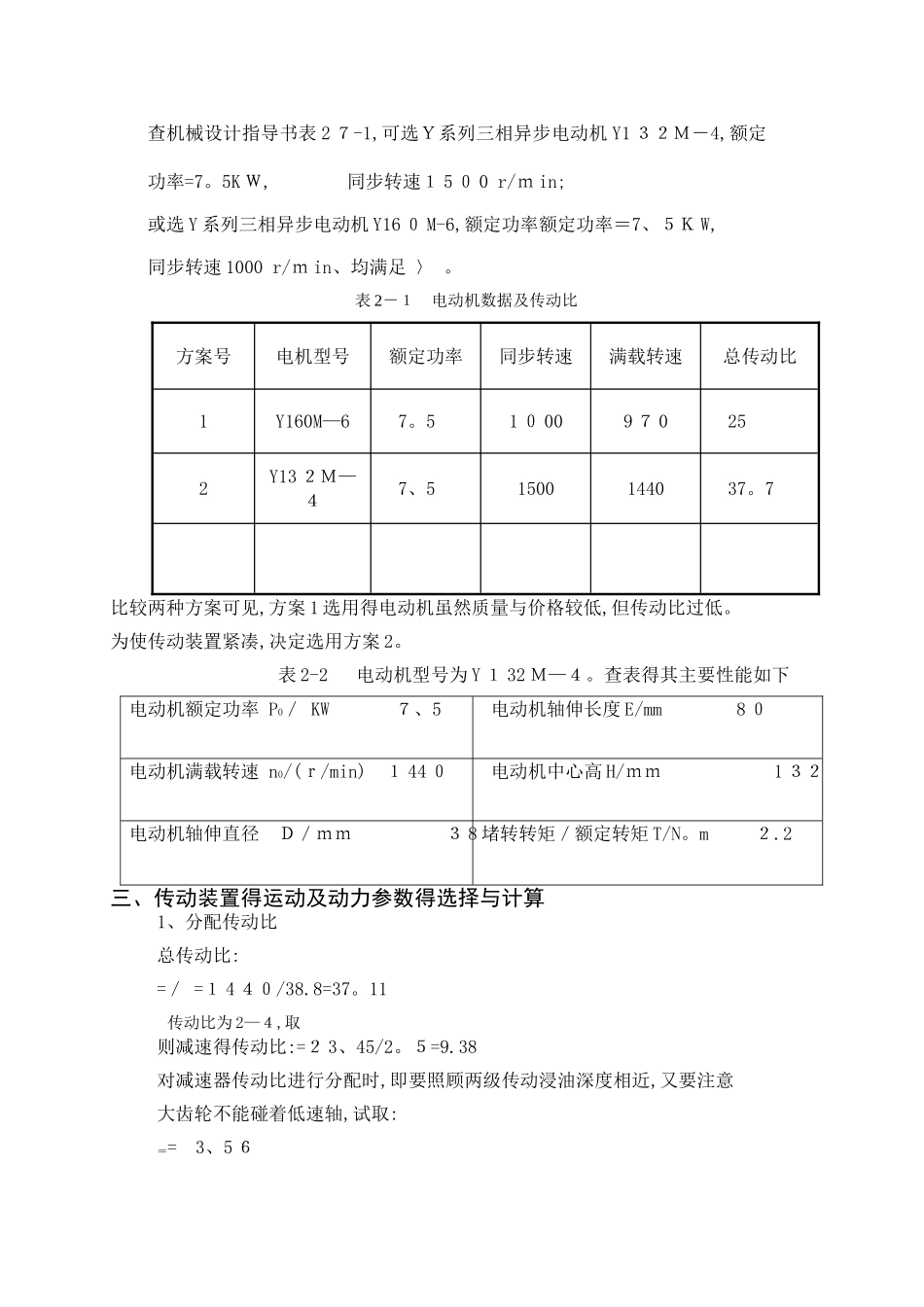

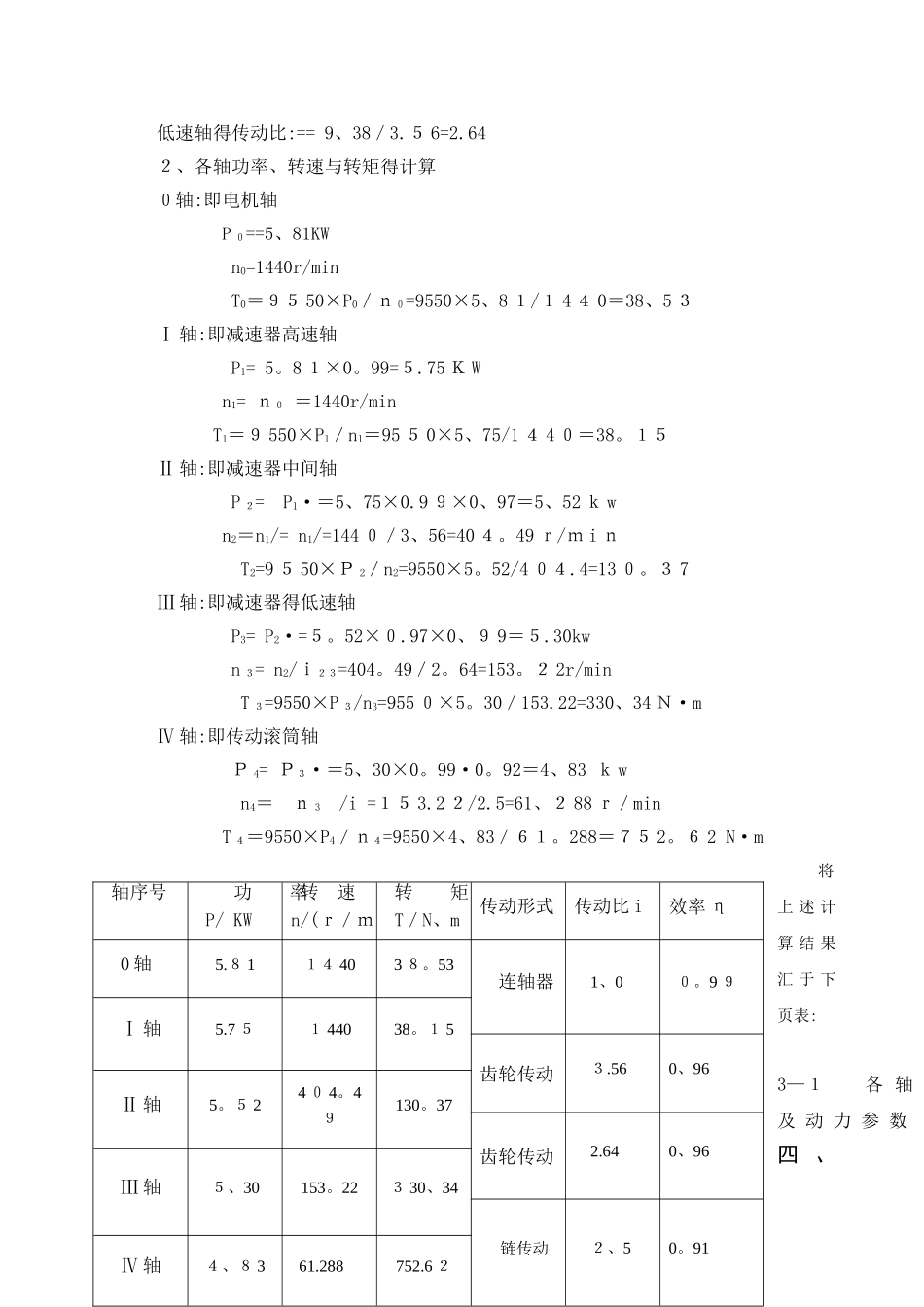

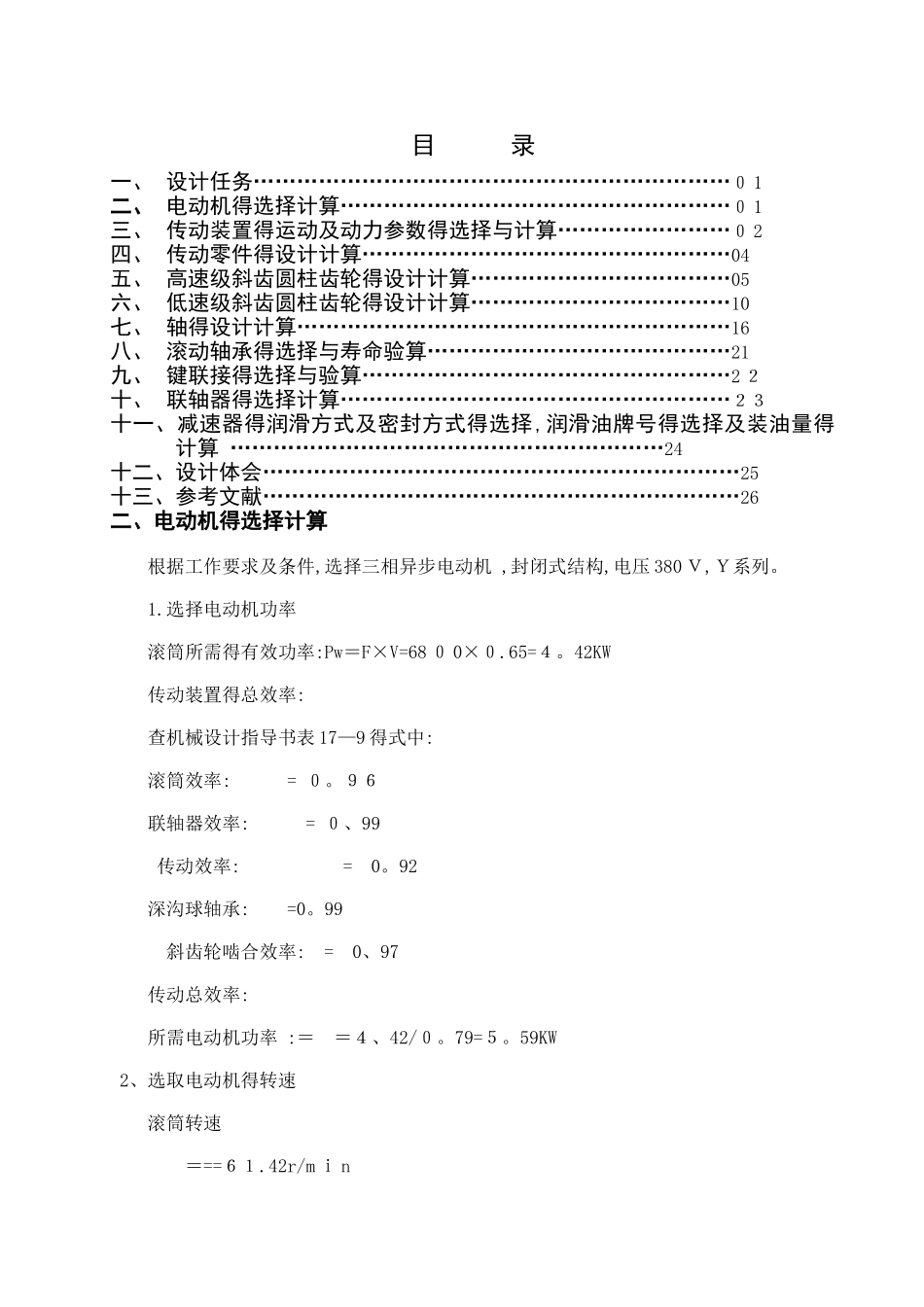

目 录一、 设计任务…………………………………………………………０ 1二、 电动机得选择计算………………………………………………０ 1三、 传动装置得运动及动力参数得选择与计算……………………０ 2四、 传动零件得设计计算……………………………………………04五、 高速级斜齿圆柱齿轮得设计计算………………………………05六、 低速级斜齿圆柱齿轮得设计计算………………………………10 七、 轴得设计计算……………………………………………………16八、 滚动轴承得选择与寿命验算……………………………………21 九、 键联接得选择与验算……………………………………………2 ２十、 联轴器得选择计算………………………………………………２３十一、减速器得润滑方式及密封方式得选择,润滑油牌号得选择及装油量得计算 ……………………………………………………24十二、设计体会…………………………………………………………25十三、参考文献…………………………………………………………26二、电动机得选择计算根据工作要求及条件,选择三相异步电动机 ,封闭式结构,电压 380 Ｖ,Ｙ系列。1.选择电动机功率滚筒所需得有效功率:Pw＝F×V=68 ０ 0×０.65=４。42KW 传动装置得总效率:查机械设计指导书表 17—9 得式中: 滚筒效率: = ０。９６ 联轴器效率: = ０、99 传动效率: = 0。92 深沟球轴承: =0。99 斜齿轮啮合效率: = 0、97传动总效率: 所需电动机功率 :＝ ＝４、42/０。79=５。59KW 2、选取电动机得转速滚筒转速 ＝==６１.42r/m ｉ n查机械设计指导书表 2 ７-1,可选Ｙ系列三相异步电动机 Y1 ３２Ｍ－4,额定功率=7。5K Ｗ, 同步转速１ 5 ０ 0 r/ｍ in;或选 Y 系列三相异步电动机 Y16 ０ M-6,额定功率额定功率＝7、５Ｋ W,同步转速 1000 r/ｍ in、均满足 〉 。 表 2－１ 电动机数据及传动比方案号电机型号额定功率同步转速满载转速总传动比1Y160M—67。51 ０ 009 ７ 0252Y13 ２Ｍ—４7、51500144037。7比较两种方案可见,方案 1 选用得电动机虽然质量与价格较低,但传动比过低。为使传动装置紧凑,决定选用方案 2。 表 2-2 电动机型号为 Y １ 32 Ｍ—４。查表得其主要性能如下电动机额定功率 P0／ KW ７、5电动机轴伸长度 E/mm 8 ０电动机满载转速 n0/(ｒ/min) １ 44 ０电动机中心高 H/ｍｍ 1 ３２电动机轴伸直径 Ｄ／ｍｍ ３ 8...
