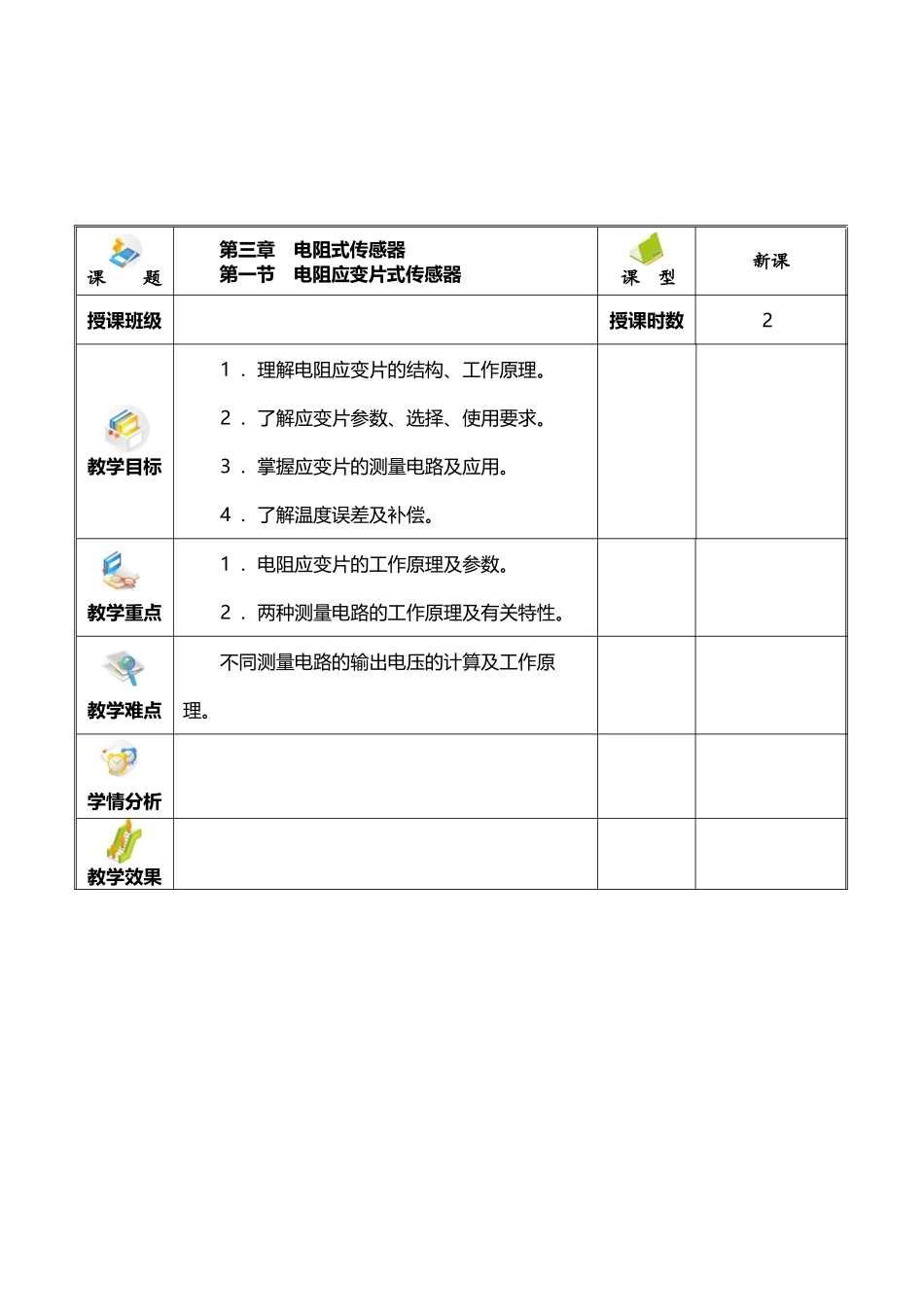

课 题第三章 电阻式传感器第一节 电阻应变片式传感器课 型新课授课班级授课时数2教学目标1 ．理解电阻应变片的结构、工作原理
2 ．了解应变片参数、选择、使用要求
3 ．掌握应变片的测量电路及应用
4 ．了解温度误差及补偿
教学重点1 ．电阻应变片的工作原理及参数
2 ．两种测量电路的工作原理及有关特性
教学难点不同测量电路的输出电压的计算及工作原理
学情分析教学效果新授课教后记A 、复习传感器的概念
B 、新授课电阻式传感器：通过电阻参数的变化来达到非电量电测量目的的传感器
第一节 电阻应变片式传感器一、电阻应变片的结构、工作原理1 ．应变片结构与类型电阻应变片的结构组成与图3 - 1给出的电阻丝式应变片的结构基本相( 提问）同
L—— 应变片的标距（或称工作基长），它是敏感栅沿轴向测量变形的有效长度；b—— 敏感栅的宽度（或称基宽）
图 3 - 1 电 阻 丝 应 变 片 基 本 结 构 1—基 底 2—敏 感 栅 3—履 盖 层 4—引 线应变片的种类：图3 - 2列举了几种不同类型的电阻应变片：图 3 - 2 电 阻 应 变 片（ a） 金 属 丝 式 应 变 片 （ b） 金 属 箔 式 应 变 片 (c) 半 导 体 应 变 片2 ．工作原理电阻应变片的工作原理基于金属的应变效应
即导体或半导体材料在外力作用下产生机械变形（拉伸或压缩）时，其电阻值也要随之发生相应的变化
金属丝的电阻（R ）与材料的电阻率（）及其几何尺寸（长度L 、截面积A ）有关，即（参照图片介绍性讲解）（举例分析）R = ρL / A金属丝在承受机械变形的过程中，L ，A 都要发生相应变化，因而就必定要引起金属丝的电阻值发生变化
二、应变片参数1 ．标准电阻值（R0）—
