低温甲醇洗人工挖孔桩施工方案

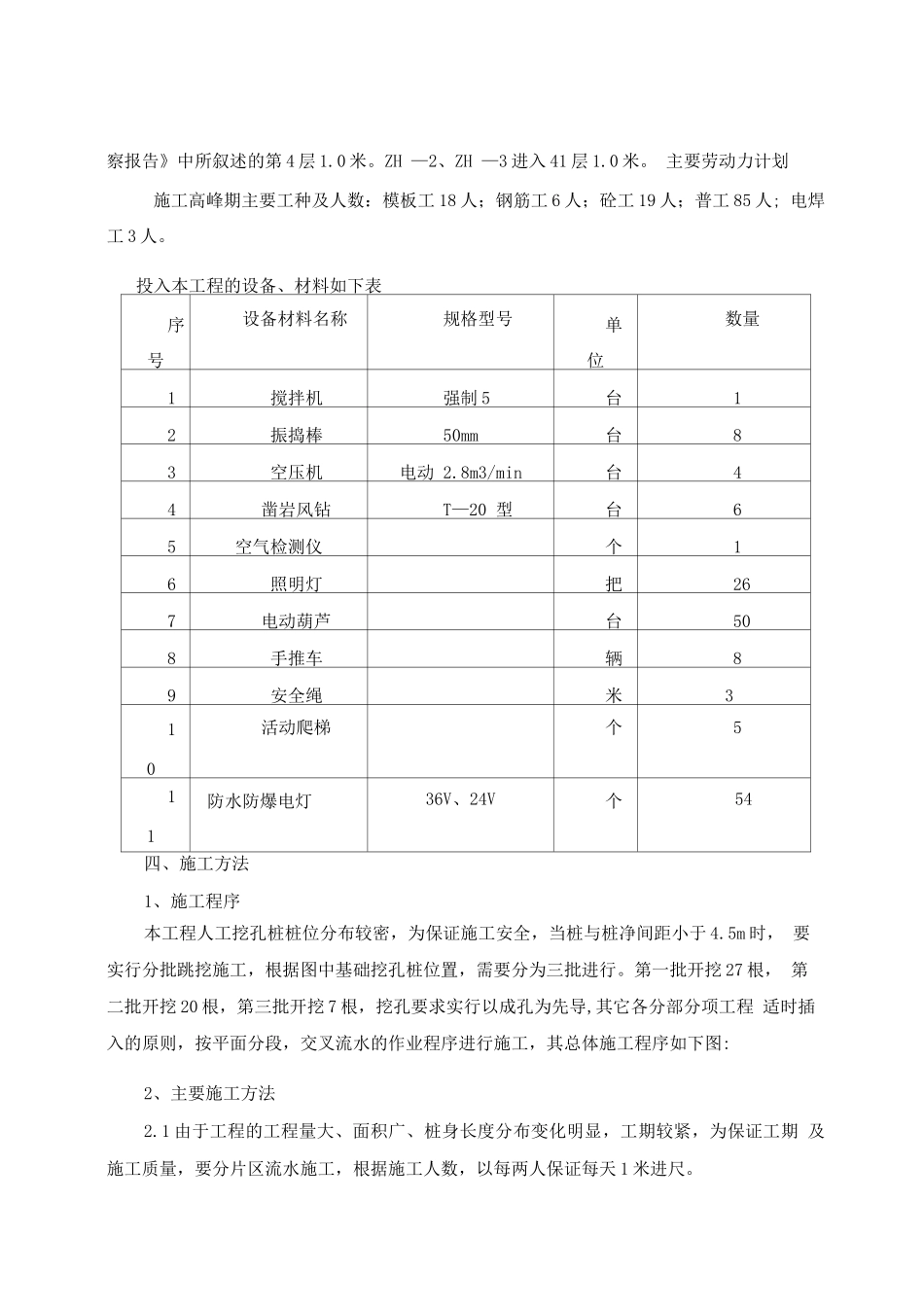

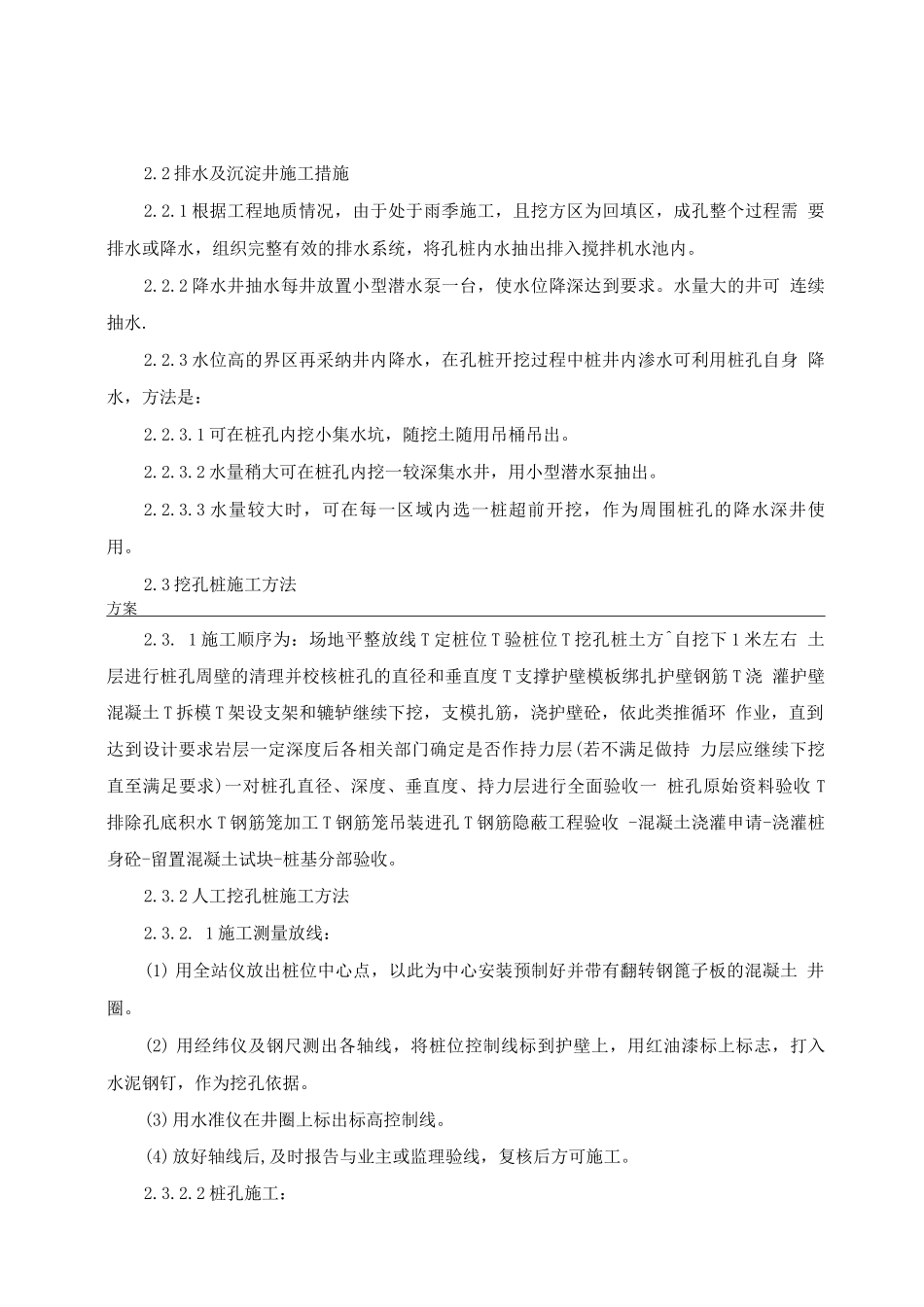

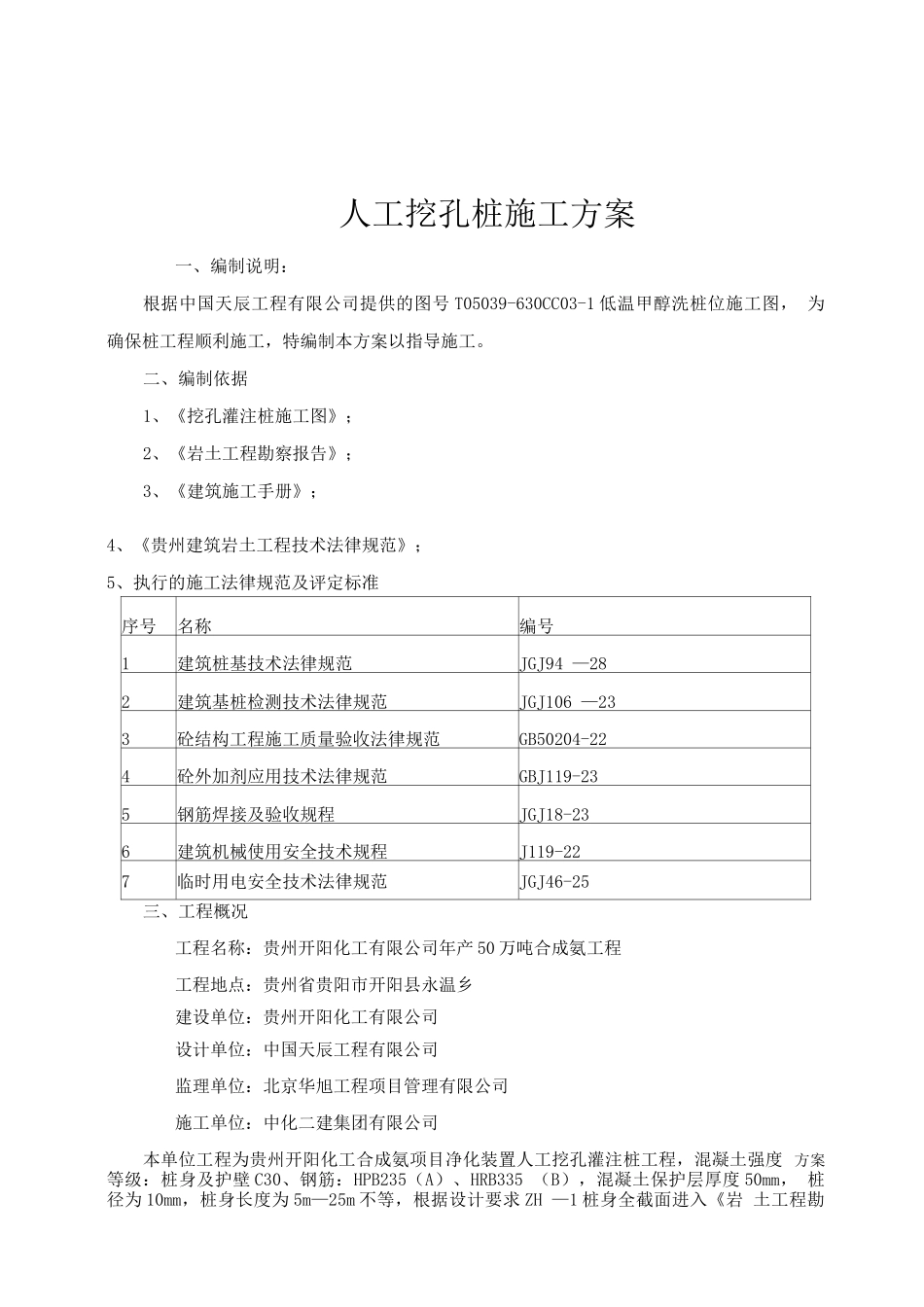

人工挖孔桩施工方案一、编制说明：根据中国天辰工程有限公司提供的图号 T05039-630CC03-1 低温甲醇洗桩位施工图， 为确保桩工程顺利施工，特编制本方案以指导施工。二、编制依据1、《挖孔灌注桩施工图》；2、《岩土工程勘察报告》；3、《建筑施工手册》；4、《贵州建筑岩土工程技术法律规范》；5、执行的施工法律规范及评定标准序号名称编号1建筑桩基技术法律规范JGJ94 —282建筑基桩检测技术法律规范JGJ106 —233砼结构工程施工质量验收法律规范GB50204-224砼外加剂应用技术法律规范GBJ119-235钢筋焊接及验收规程JGJ18-236建筑机械使用安全技术规程J119-227临时用电安全技术法律规范JGJ46-25三、工程概况工程名称：贵州开阳化工有限公司年产 50 万吨合成氨工程工程地点：贵州省贵阳市开阳县永温乡建设单位：贵州开阳化工有限公司设计单位：中国天辰工程有限公司监理单位：北京华旭工程项目管理有限公司施工单位：中化二建集团有限公司本单位工程为贵州开阳化工合成氨项目净化装置人工挖孔灌注桩工程，混凝土强度 方案等级：桩身及护壁 C30、钢筋：HPB235（A）、HRB335 （B），混凝土保护层厚度 50mm， 桩径为 10mm，桩身长度为 5m—25m 不等，根据设计要求 ZH —1 桩身全截面进入《岩 土工程勘察报告》中所叙述的第 4 层 1.0 米。ZH —2、ZH —3 进入 41 层 1.0 米。 主要劳动力计划施工高峰期主要工种及人数：模板工 18 人；钢筋工 6 人；砼工 19 人；普工 85 人; 电焊工 3 人。投入本工程的设备、材料如下表序号设备材料名称规格型号单位数量1搅拌机强制 5台12振捣棒50mm台83空压机电动 2.8m3/min台44凿岩风钻T—20 型台65空气检测仪个16照明灯把267电动葫芦台508手推车辆89安全绳米310活动爬梯个511防水防爆电灯36V、24V个54四、施工方法1、施工程序本工程人工挖孔桩桩位分布较密，为保证施工安全，当桩与桩净间距小于 4.5m 时， 要实行分批跳挖施工，根据图中基础挖孔桩位置，需要分为三批进行。第一批开挖 27 根， 第二批开挖 20 根，第三批开挖 7 根，挖孔要求实行以成孔为先导,其它各分部分项工程 适时插入的原则，按平面分段，交叉流水的作业程序进行施工，其总体施工程序如下图:2、主要施工方法2.1 由于工程的工程量大、面积广、桩身长度分布变化明显，工期较紧，为保证工期 及施工质量，要分片区流水施工，根据施工人数，以每两人保证每天 1 米进尺。2.2 排水及沉淀井施...
