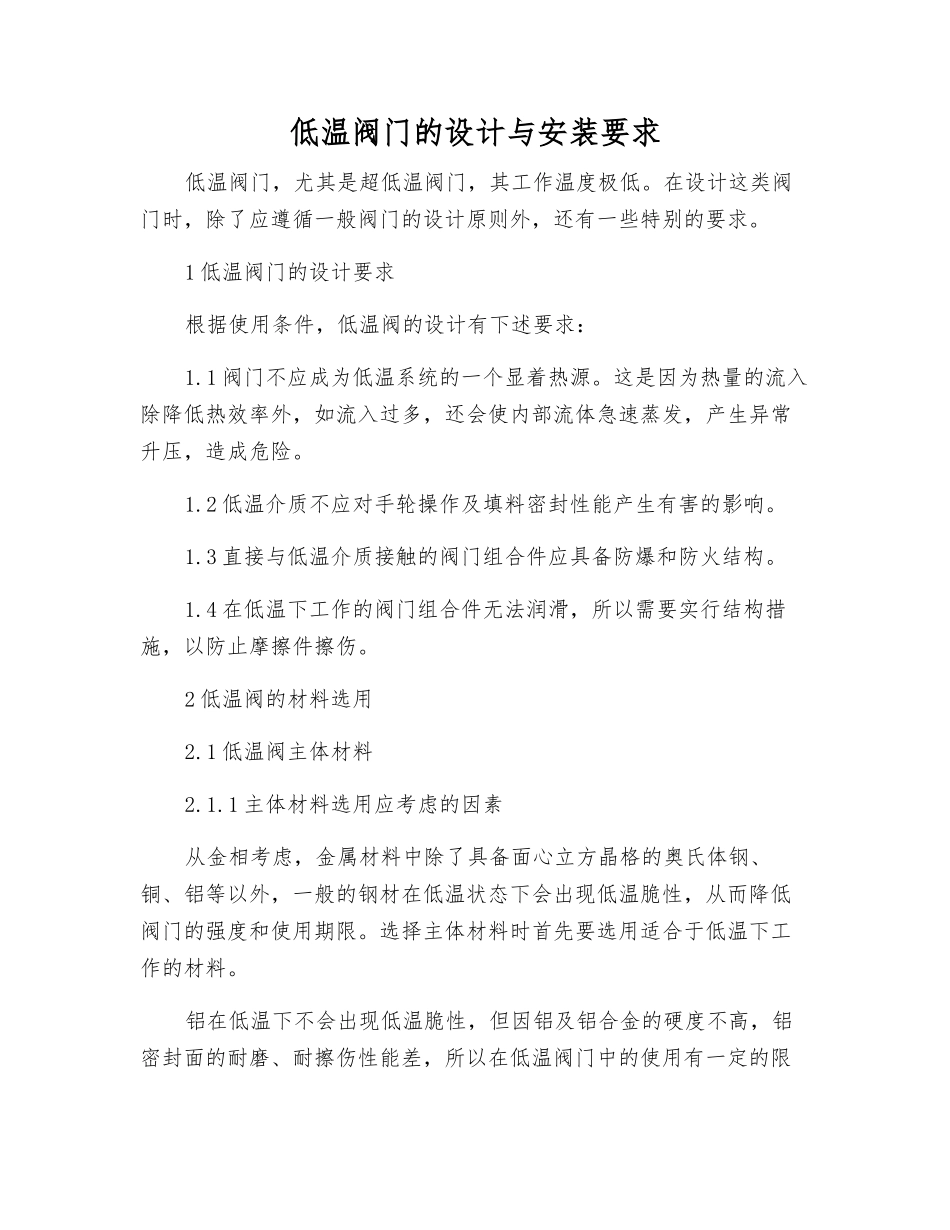

低温阀门的设计与安装要求低温阀门，尤其是超低温阀门，其工作温度极低。在设计这类阀门时，除了应遵循一般阀门的设计原则外，还有一些特别的要求。1 低温阀门的设计要求根据使用条件，低温阀的设计有下述要求：1.1 阀门不应成为低温系统的一个显着热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速蒸发，产生异常升压，造成危险。1.2 低温介质不应对手轮操作及填料密封性能产生有害的影响。1.3 直接与低温介质接触的阀门组合件应具备防爆和防火结构。1.4 在低温下工作的阀门组合件无法润滑，所以需要实行结构措施，以防止摩擦件擦伤。2 低温阀的材料选用2.1 低温阀主体材料2.1.1 主体材料选用应考虑的因素从金相考虑，金属材料中除了具备面心立方晶格的奥氏体钢、铜、铝等以外，一般的钢材在低温状态下会出现低温脆性，从而降低阀门的强度和使用期限。选择主体材料时首先要选用适合于低温下工作的材料。铝在低温下不会出现低温脆性，但因铝及铝合金的硬度不高，铝密封面的耐磨、耐擦伤性能差，所以在低温阀门中的使用有一定的限制，仅在低压和小口径阀中选用。除此以外，低温阀门的材料选用还应考虑以下一些因素：1）阀门的最低使用温度；2）金属材料在低温下保持工作条件所需要的力学性能，尤其是冲击韧性、相对延伸率及组织稳定性； 3）在低温及无油润滑的情况下，具备良好的耐磨性；4）具备良好的耐蚀性；5）采纳焊接连接时还需考虑材料的焊接性能。2.1.2 阀体、阀盖、阀座、阀瓣（闸板）材料的选用这些主体零部件材料的选用原则大致是：温度大于-100℃时选用铁素体钢；温度低于-100℃时选用奥氏体钢；低压及小口径阀门可选用铜和铝等材料。设计时根据最低使用温度选择适当的材料。2.1.3 阀杆及紧固件的材料选用温度大于-100℃时，阀杆和螺栓材料采纳 Ni、，Cr-Mo 等合金钢，经适当的热处理，以提高抗拉强度和防止螺纹咬伤等。温度低于-100℃时，采纳奥氏体不锈耐酸钢制造。但 18-8 耐酸钢硬度低，会造成阀杆与填料相互擦伤，致使填料处泄漏。所以，阀杆表面必须镀硬铬（镀层厚 0.04-0.06mm），或进行氮化和镀镍磷处理，以提高表面硬度。为了防止螺母与螺栓咬死，螺母一般采纳 Mo 钢或 Ni 钢，同时在螺纹表面涂二硫化钼。2.2 低温阀垫片、填料材料的选用在低温阀门设计中，一方面由结构设计来保证使填料处于接近环境温度下工作，例如，采纳长颈阀盖结构，使填料函离低温介质尽量远些，另一方面在...
