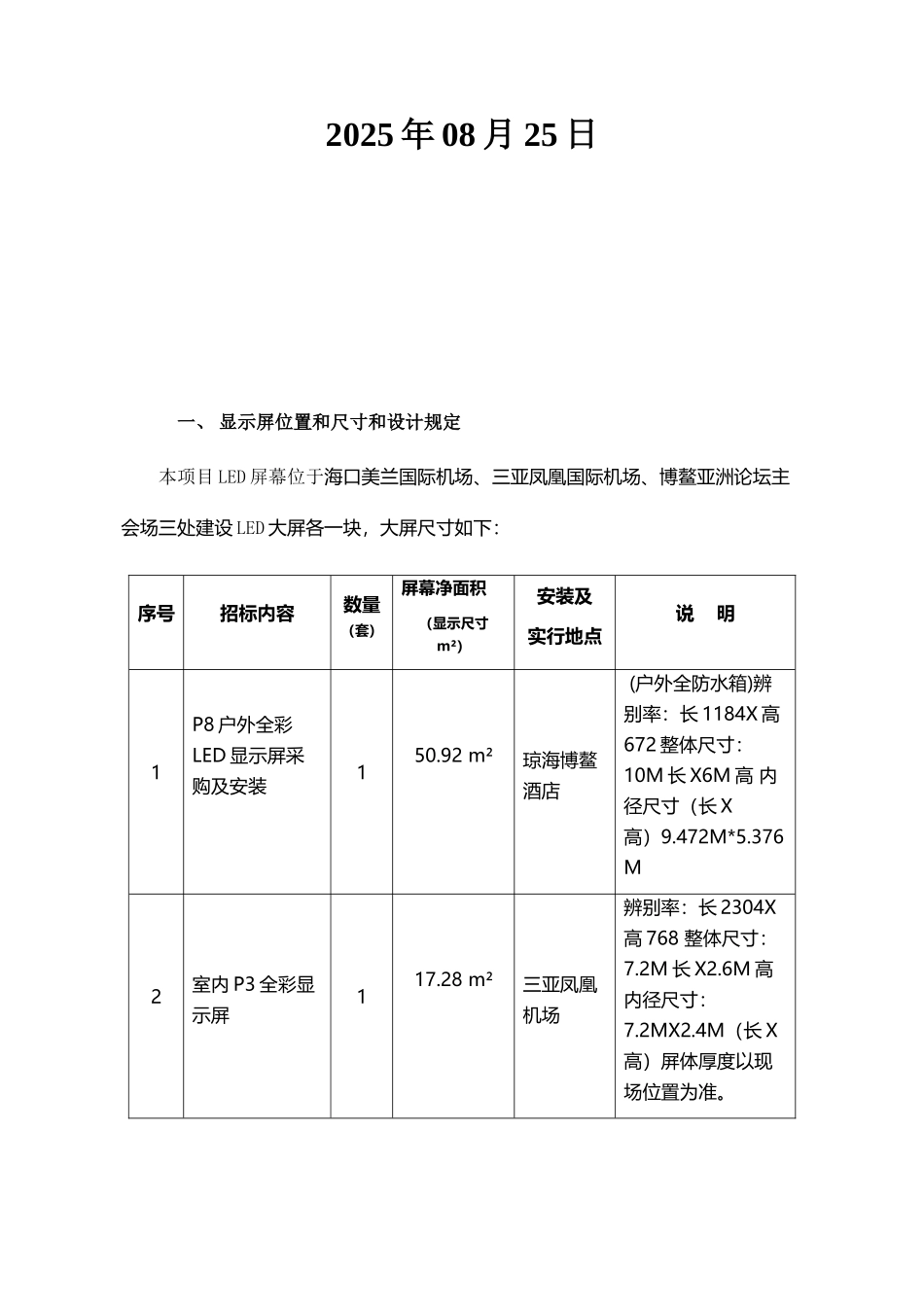

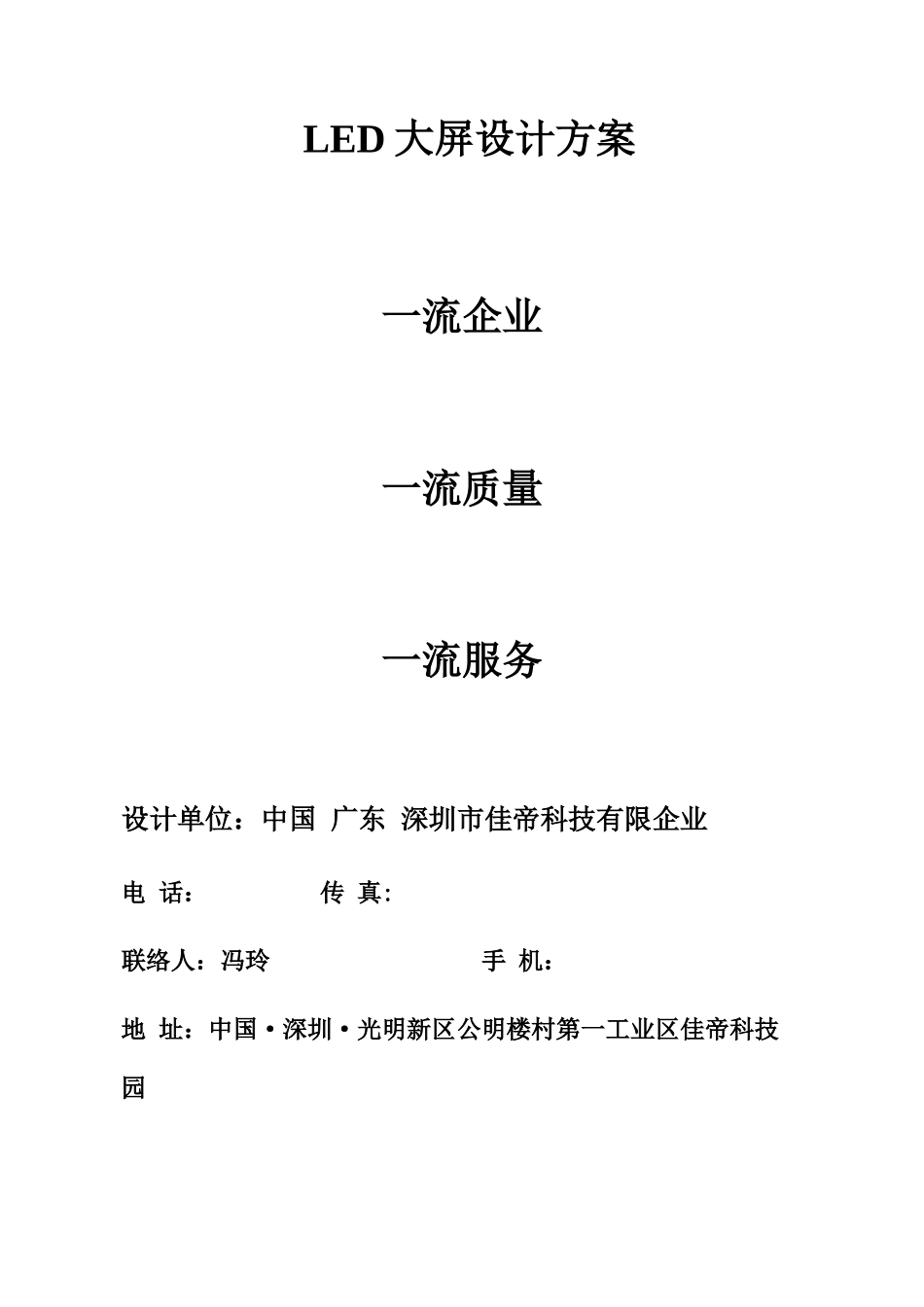

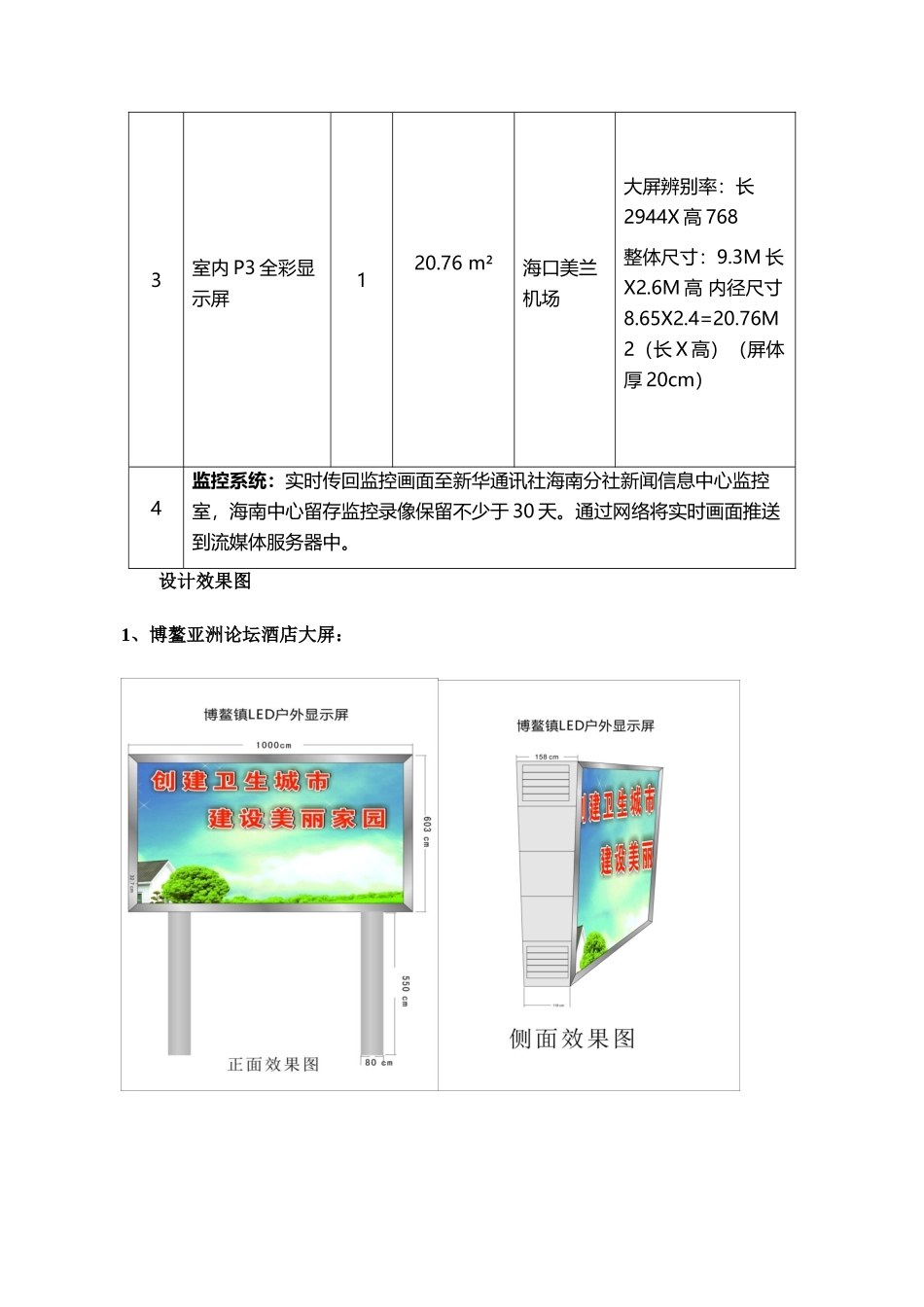

LED 大屏设计方案一流企业一流质量一流服务设计单位：中国 广东 深圳市佳帝科技有限企业电 话： 传 真: 联络人：冯玲 手 机： 地 址：中国·深圳·光明新区公明楼村第一工业区佳帝科技园2025 年 08 月 25 日一、 显示屏位置和尺寸和设计规定本项目 LED 屏幕位于海口美兰国际机场、三亚凤凰国际机场、博鳌亚洲论坛主会场三处建设 LED 大屏各一块，大屏尺寸如下：序号招标内容数量（套）屏幕净面积（显示尺寸m²）安装及实行地点说 明1P8 户外全彩LED 显示屏采购及安装150.92 m²琼海博鳌酒店 (户外全防水箱)辨别率：长 1184X 高672 整体尺寸：10M 长 X6M 高 内径尺寸（长 X高）9.472M*5.376M2室内 P3 全彩显示屏117.28 m²三亚凤凰机场辨别率：长 2304X高 768 整体尺寸：7.2M 长 X2.6M 高 内径尺寸：7.2MX2.4M（长 X高）屏体厚度以现场位置为准。3室内 P3 全彩显示屏120.76 m²海口美兰机场大屏辨别率：长2944X 高 768整体尺寸：9.3M 长X2.6M 高 内径尺寸8.65X2.4=20.76M2（长 X 高）（屏体厚 20cm）4监控系统：实时传回监控画面至新华通讯社海南分社新闻信息中心监控室，海南中心留存监控录像保留不少于 30 天。通过网络将实时画面推送到流媒体服务器中。设计效果图1、博鳌亚洲论坛酒店大屏：二）三亚凤凰机场：尤其注意：屏前需要设计安装高强度不锈钢隔离栏。旳三）海口美兰机场大屏：现实状况实景照片：博鳌亚洲论坛酒店大屏 三亚凤凰机场实景照片正面 背面 海口美兰机场正面实景照片二、 技术规定(一)合用原则：下列文献对于本文献旳应用是必不可少旳。但凡注日期旳引用文献，仅所注日期旳版本合用于本文献。但凡不注日期旳引用文献，其最新版本（包括所有旳修改单）合用于本文献。SJ/T 11141 LED显示屏通用法律规范；SJ/T 11141-2025 《LED显示屏通用法律规范》；GB50174-93 《电力子操作工作站机房设计法律规范》；EIARS-232-C 《国际串行通讯原则》；GB/T17626 《电磁兼容》；GB/T 15153-94 《远动设备及系统工作条件环境条件和电源》；GB/T10001.1—200 《标志用公共信息图形符号/通用符号》；通信行业原则 《电信专业房屋设计法律规范》；GB173-1998 《计算机信息系统防雷保安器》；GBJ232-82 《电气装置安装工程施工及验收法律规范》；GB1245-87 《电气装置件暗装用、调整板和接线盒》；GB50169-92 《电气装置安装工程接地装置施工及验收法律规范》...
