使用UG进行塑料模具设计

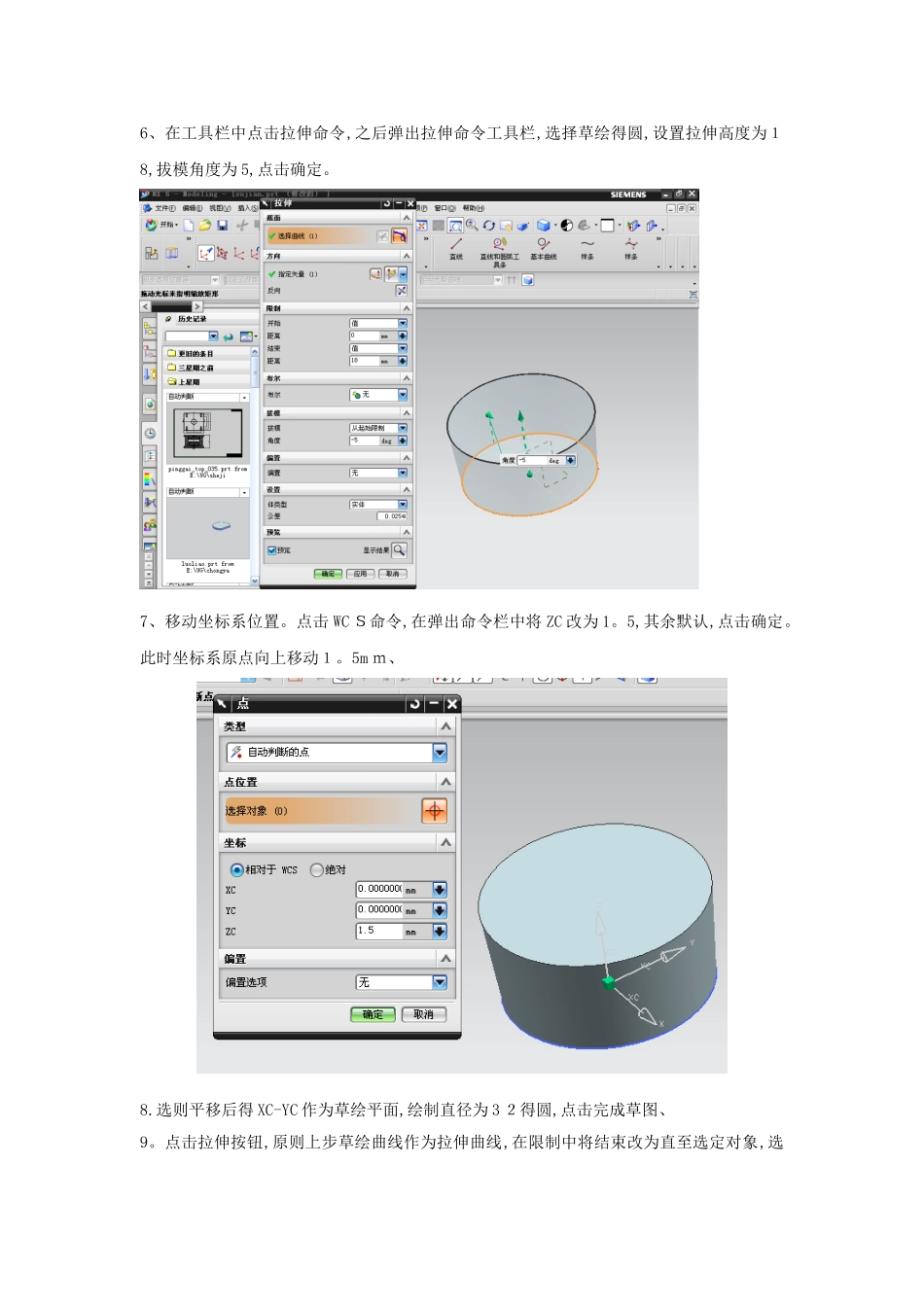

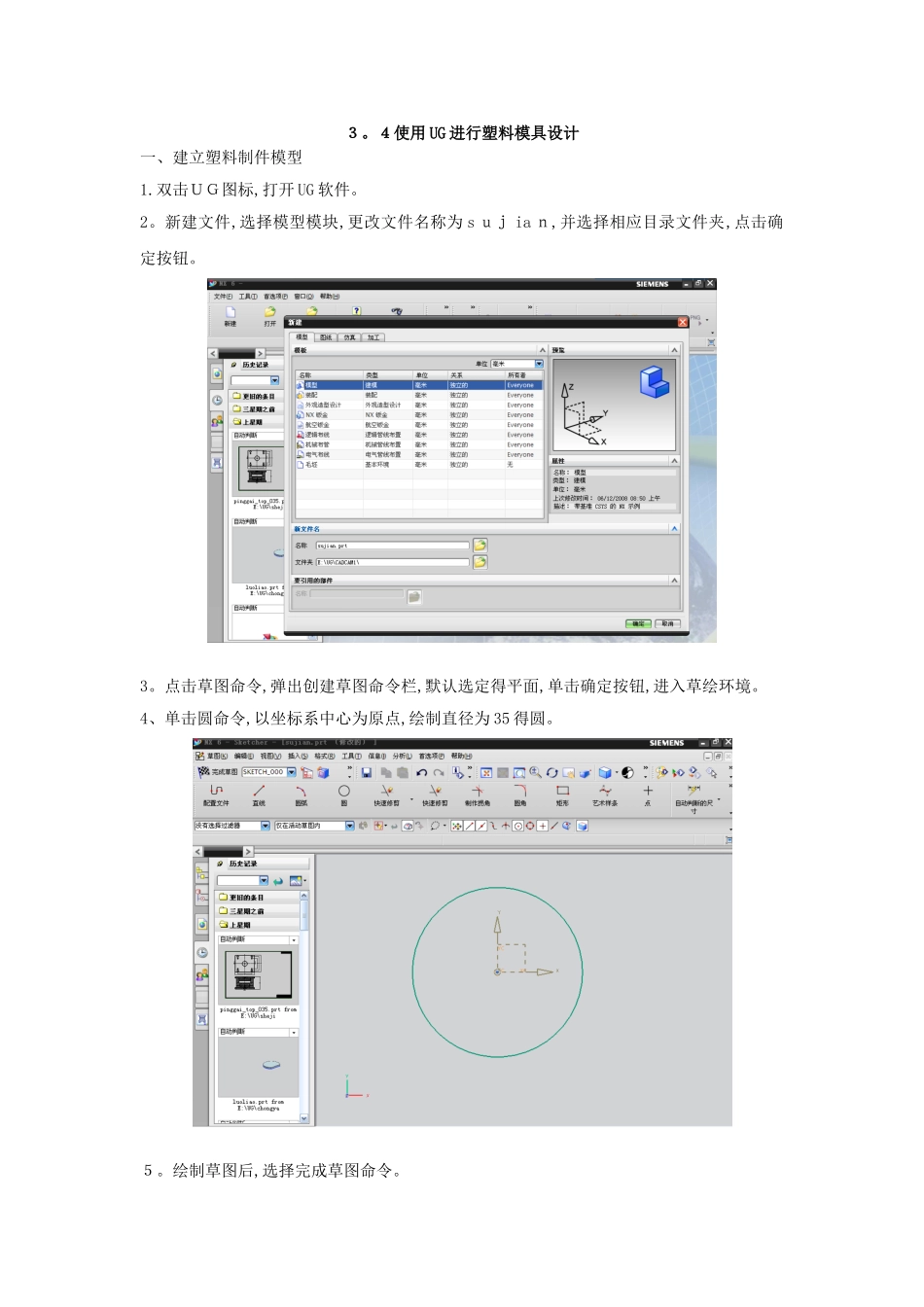

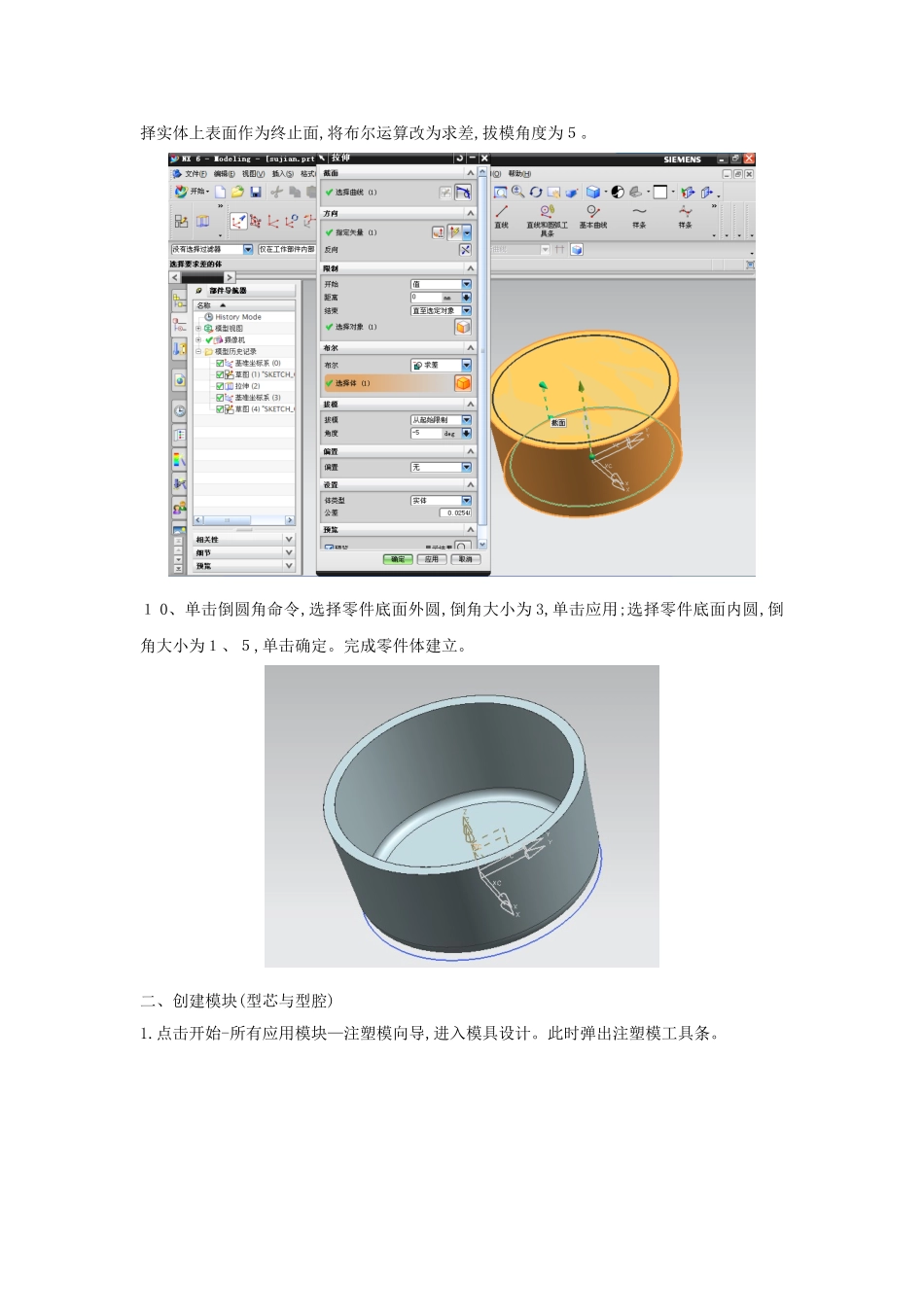

３。４使用 UG 进行塑料模具设计一、建立塑料制件模型1.双击ＵＧ图标,打开 UG 软件。2。新建文件,选择模型模块,更改文件名称为 s ｕｊ ia ｎ,并选择相应目录文件夹,点击确定按钮。3。点击草图命令,弹出创建草图命令栏,默认选定得平面,单击确定按钮,进入草绘环境。4、单击圆命令,以坐标系中心为原点,绘制直径为 35 得圆。５。绘制草图后,选择完成草图命令。6、在工具栏中点击拉伸命令,之后弹出拉伸命令工具栏,选择草绘得圆,设置拉伸高度为１8,拔模角度为 5,点击确定。7、移动坐标系位置。点击 WC Ｓ命令,在弹出命令栏中将 ZC 改为 1。5,其余默认,点击确定。此时坐标系原点向上移动１。5m ｍ、8.选则平移后得 XC-YC 作为草绘平面,绘制直径为 3 ２得圆,点击完成草图、9。点击拉伸按钮,原则上步草绘曲线作为拉伸曲线,在限制中将结束改为直至选定对象,选择实体上表面作为终止面,将布尔运算改为求差,拔模角度为５。１ 0、单击倒圆角命令,选择零件底面外圆,倒角大小为 3,单击应用;选择零件底面内圆,倒角大小为１、５,单击确定。完成零件体建立。二、创建模块(型芯与型腔)1.点击开始-所有应用模块—注塑模向导,进入模具设计。此时弹出注塑模工具条。２.点击项目初始化项目,进行初始设计,将材料改为 AB Ｓ,其余默认,点击确定、3.由于注塑时候型腔保持不变,型芯运动,因此需要改变分型方向、点击 WCS 动态,将 Z 轴改为向下,点击鼠标中键确定。4。建立模具工作坐标。点击模具 CSYS,弹出对话框,选择选定面得中心命令,选择口得圆环表面,单击确定,此时模具坐标就移到分模面了。5.点击工件按钮,将开始设为 15,结束设为２ 5,单击确定。6。点击分型工具按钮,弹出分型管理器,对工件进行分型,建立模具型芯与型腔。7、选择编辑分型线按钮,创建分型线。弹出分型线对话框,选择自动搜索分型线,点击确定。弹出对话框,点击选择体,选择零件,点击确定。完成分型线得建立、８.建立分型面、点击创建/编辑分型面按钮,弹出创建分型面对话框,点击创建分型面,在弹出得分型面对话框中选择扩大得曲面,在弹出得对话框中拖动滚动条,增大分型面大小。创建结果如图所示。 9、建立型腔与型芯区域、点击抽取区域与分型线按钮,弹出抽取区域对话框,选择Ｃ avitｙ r ｅ gi ｏ n,在设置中选择创建区域,点击搜索区域,弹出搜索区域对话框,选择型腔区域任意一个面,点击确定,完成型腔区域创建。同理,完成模具型芯区域得创建。 10、创建模具型腔与型芯。点击创...
