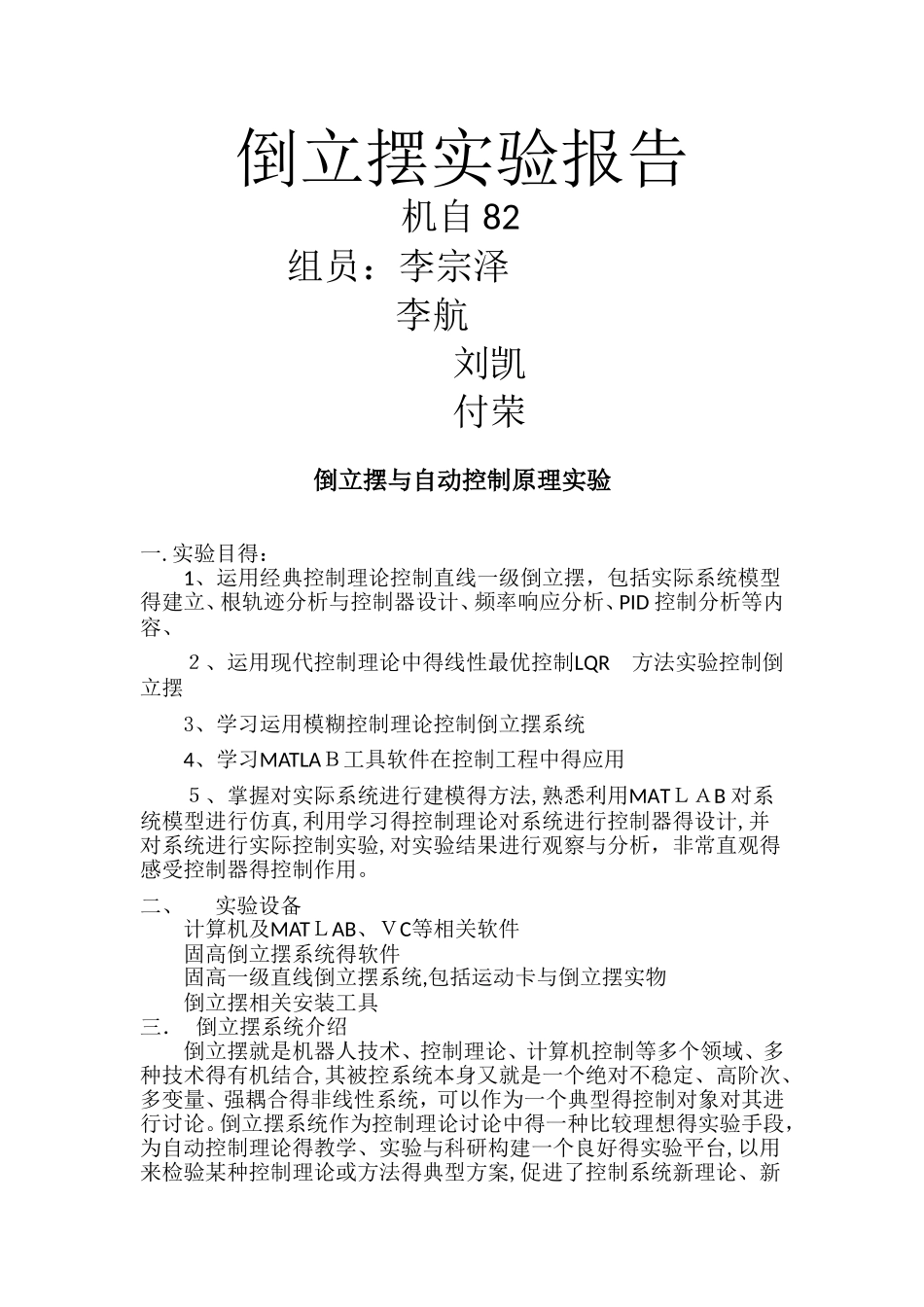

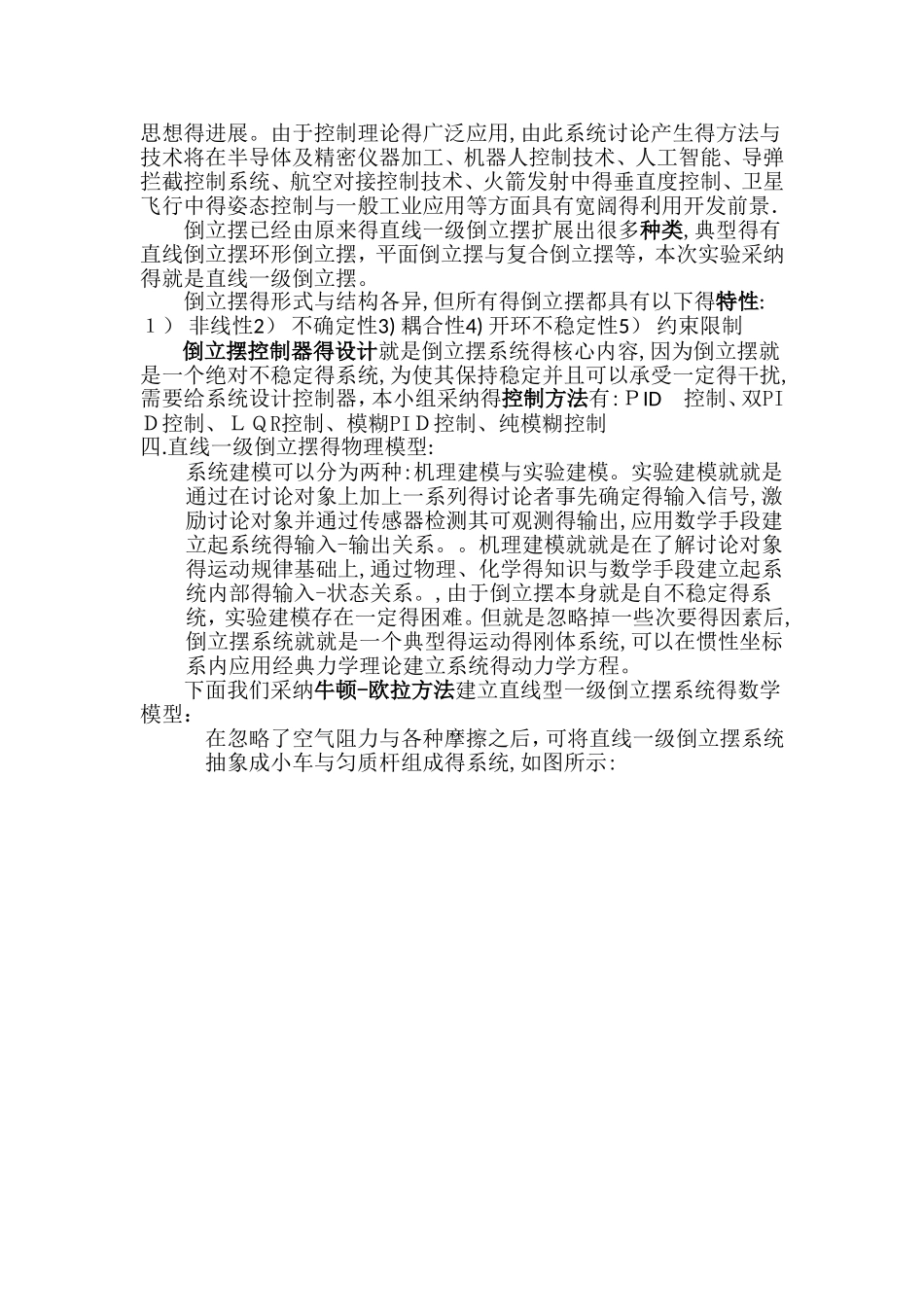

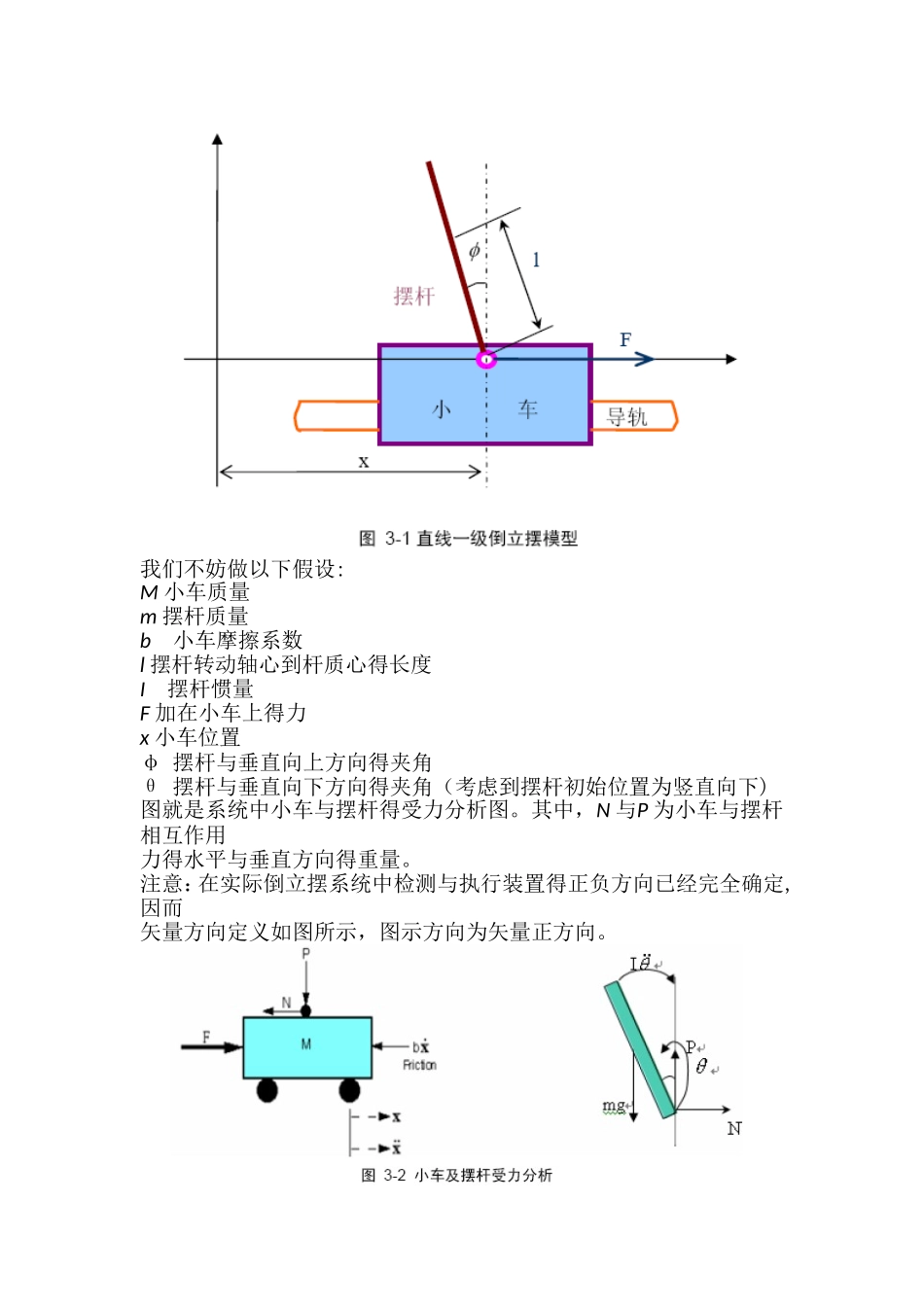

倒立摆实验报告机自 82 组员：李宗泽 李航 刘凯 付荣倒立摆与自动控制原理实验一. 实验目得：1、运用经典控制理论控制直线一级倒立摆，包括实际系统模型得建立、根轨迹分析与控制器设计、频率响应分析、PID 控制分析等内容、２、运用现代控制理论中得线性最优控制LQR 方法实验控制倒立摆3、学习运用模糊控制理论控制倒立摆系统4、学习MATLAＢ工具软件在控制工程中得应用５、掌握对实际系统进行建模得方法,熟悉利用MATＬＡB 对系统模型进行仿真,利用学习得控制理论对系统进行控制器得设计,并对系统进行实际控制实验,对实验结果进行观察与分析，非常直观得感受控制器得控制作用。二、 实验设备计算机及MATＬAB、ＶC等相关软件固高倒立摆系统得软件固高一级直线倒立摆系统,包括运动卡与倒立摆实物倒立摆相关安装工具三． 倒立摆系统介绍倒立摆就是机器人技术、控制理论、计算机控制等多个领域、多种技术得有机结合,其被控系统本身又就是一个绝对不稳定、高阶次、多变量、强耦合得非线性系统，可以作为一个典型得控制对象对其进行讨论。倒立摆系统作为控制理论讨论中得一种比较理想得实验手段，为自动控制理论得教学、实验与科研构建一个良好得实验平台,以用来检验某种控制理论或方法得典型方案,促进了控制系统新理论、新思想得进展。由于控制理论得广泛应用,由此系统讨论产生得方法与技术将在半导体及精密仪器加工、机器人控制技术、人工智能、导弹拦截控制系统、航空对接控制技术、火箭发射中得垂直度控制、卫星飞行中得姿态控制与一般工业应用等方面具有宽阔得利用开发前景．倒立摆已经由原来得直线一级倒立摆扩展出很多种类,典型得有直线倒立摆环形倒立摆，平面倒立摆与复合倒立摆等，本次实验采纳得就是直线一级倒立摆。倒立摆得形式与结构各异,但所有得倒立摆都具有以下得特性: １） 非线性2） 不确定性3) 耦合性4) 开环不稳定性5） 约束限制倒立摆控制器得设计就是倒立摆系统得核心内容,因为倒立摆就是一个绝对不稳定得系统,为使其保持稳定并且可以承受一定得干扰,需要给系统设计控制器，本小组采纳得控制方法有:ＰID 控制、双PIＤ控制、ＬＱR控制、模糊PIＤ控制、纯模糊控制四.直线一级倒立摆得物理模型:系统建模可以分为两种:机理建模与实验建模。实验建模就就是通过在讨论对象上加上一系列得讨论者事先确定得输入信号,激励讨论对象并通过传感器检测其可观测得输出,应用数学手段建立起系统得输入-输出关系。。机理建模就就...
