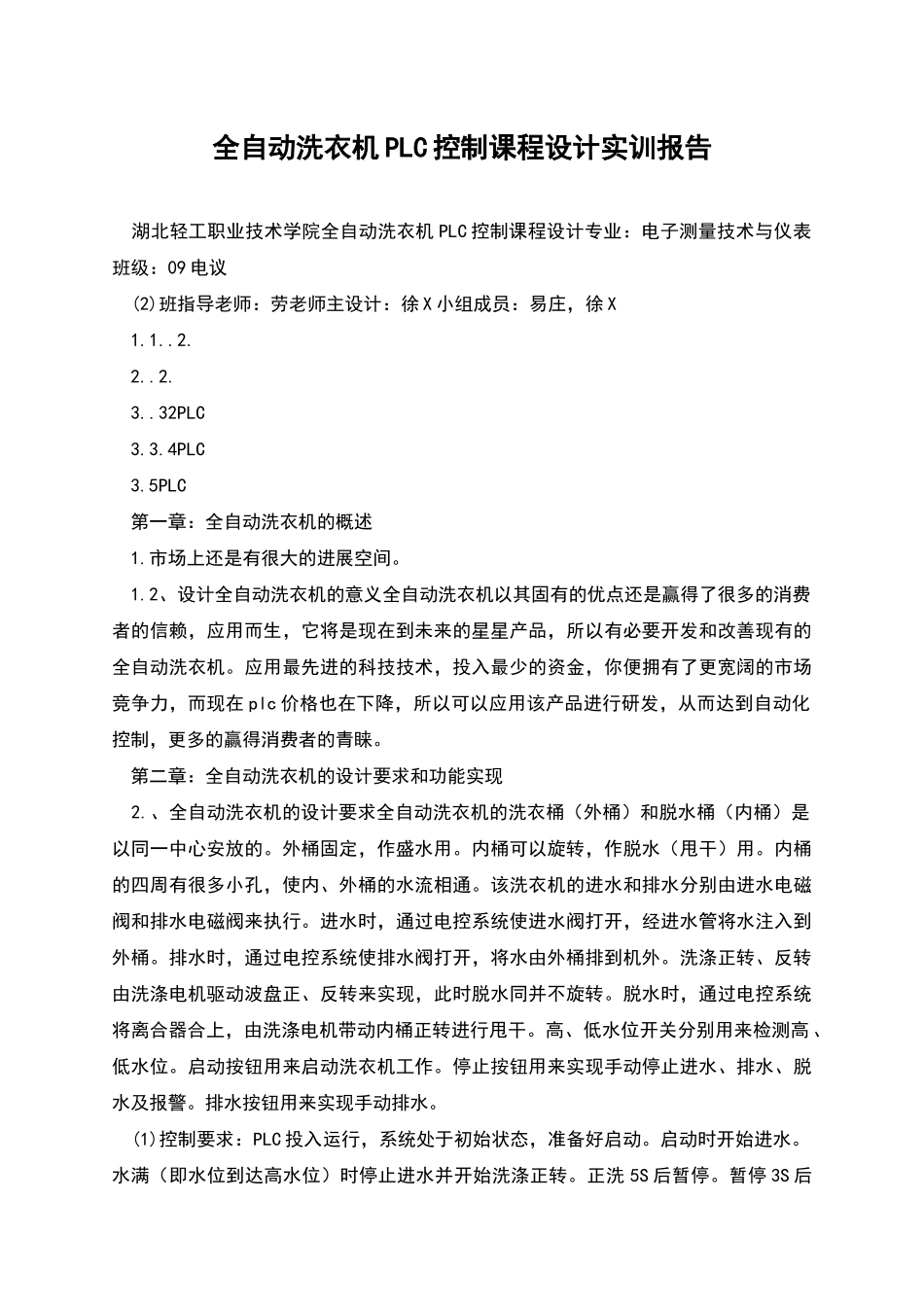

全自动洗衣机PLC控制课程设计实训报告

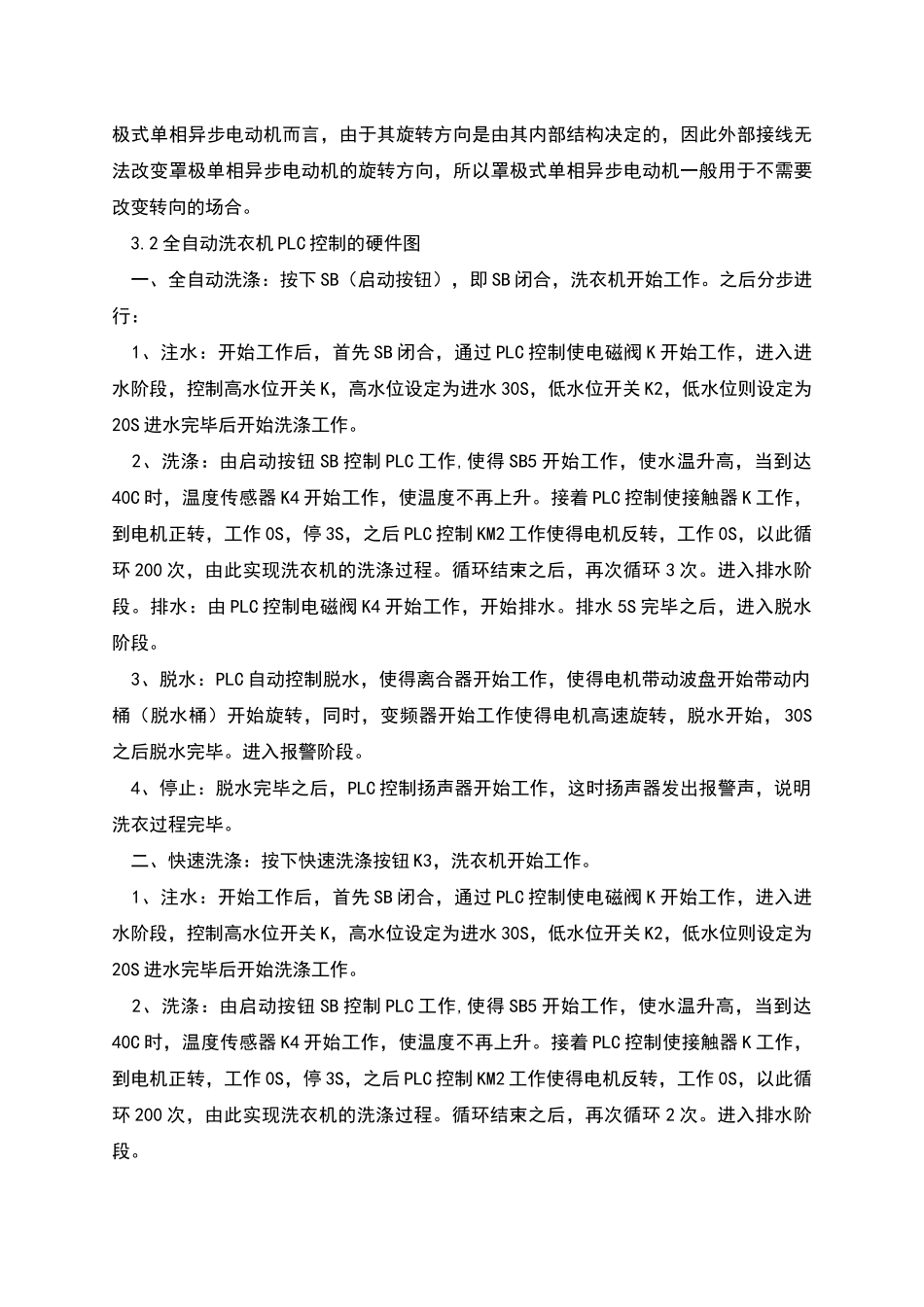

全自动洗衣机 PLC 控制课程设计实训报告 湖北轻工职业技术学院全自动洗衣机 PLC 控制课程设计专业：电子测量技术与仪表班级：09 电议 (2)班指导老师：劳老师主设计：徐 X 小组成员：易庄，徐 X 1.1..2. 2..2. 3..32PLC 3.3.4PLC 3.5PLC 第一章：全自动洗衣机的概述 1.市场上还是有很大的进展空间。 1.2、设计全自动洗衣机的意义全自动洗衣机以其固有的优点还是赢得了很多的消费者的信赖，应用而生，它将是现在到未来的星星产品，所以有必要开发和改善现有的全自动洗衣机。应用最先进的科技技术，投入最少的资金，你便拥有了更宽阔的市场竞争力，而现在 plc 价格也在下降，所以可以应用该产品进行研发，从而达到自动化控制，更多的赢得消费者的青睐。 第二章：全自动洗衣机的设计要求和功能实现 2.、全自动洗衣机的设计要求全自动洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一中心安放的。外桶固定，作盛水用。内桶可以旋转，作脱水（甩干）用。内桶的四周有很多小孔，使内、外桶的水流相通。该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过电控系统使进水阀打开，经进水管将水注入到外桶。排水时，通过电控系统使排水阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电机驱动波盘正、反转来实现，此时脱水同并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电机带动内桶正转进行甩干。高、低水位开关分别用来检测高 、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。 (1)控制要求：PLC 投入运行，系统处于初始状态，准备好启动。启动时开始进水。水满（即水位到达高水位）时停止进水并开始洗涤正转。正洗 5S 后暂停。暂停 3S 后开始洗涤反转。反洗 5S 后暂停。暂停 3S 后，若正、反洗未满 3 次，则返回从正洗开始的动作；若正、反满 3 次时，则开始排水。水位下降到低水位时开始脱水并继续排水。脱水 0S 即完成一次从进水到脱水的大循环过程。若未完成 3 次大循环，则返回从进水开始的全部动作，进行下一次大循环；若完成了 3 次大循环，则进行洗完报警。报警 0S 后结束全部过程，自动停机。此外，还要求可以按排水按钮实现手动排水；按停止按钮以实现手动停止进水、排水、脱水及报警。 2.2、全自动洗衣机的功能实现 PLC 投入运行，系统处于初始状态，准备好启动。启动时开始进水。水满（即水...
