公差配合术语——解释

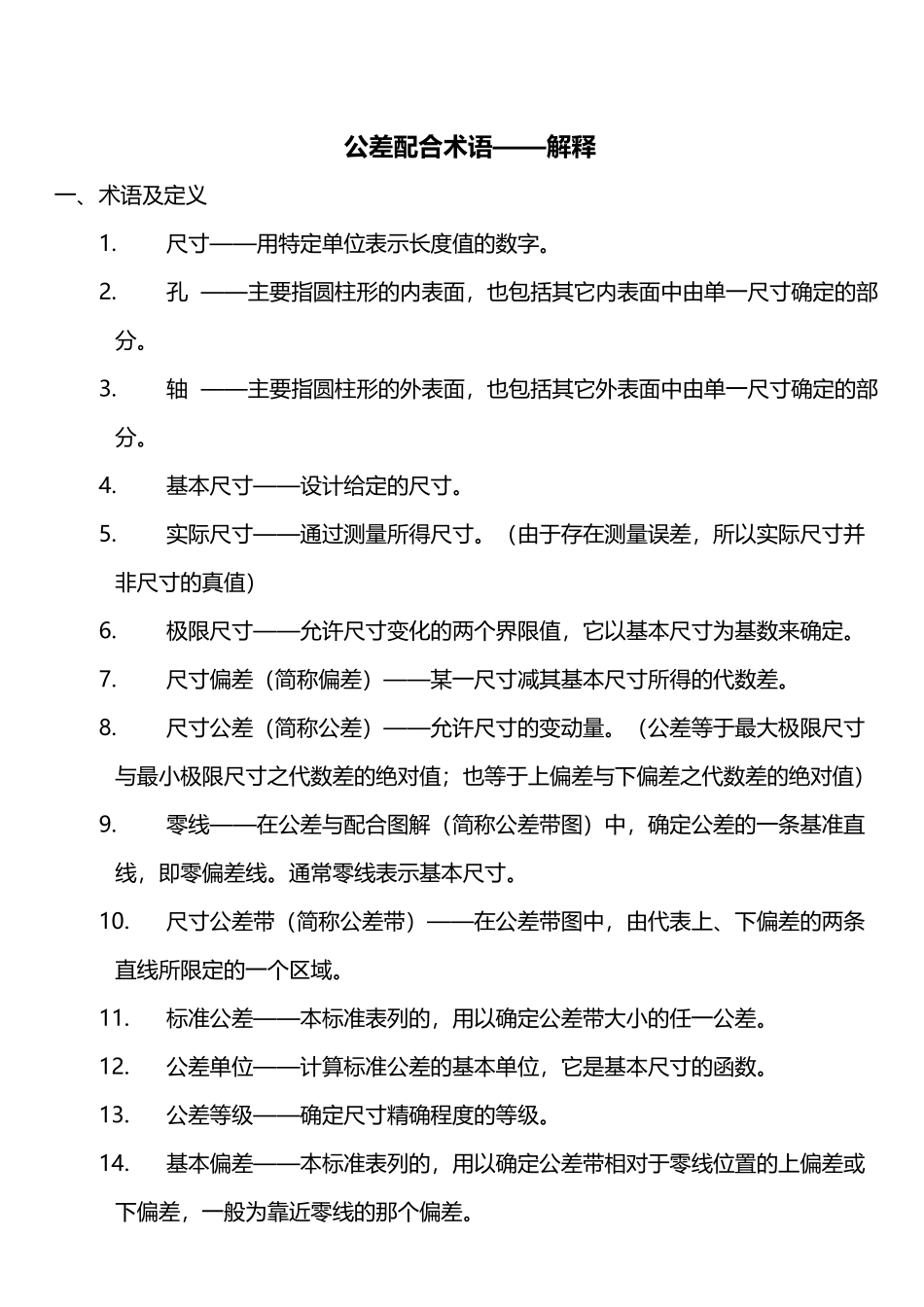

公差配合术语——解释(14页)Good is good, but better carries it.精益求精，善益求善。公差配合术语——解释一、术语及定义1.尺寸——用特定单位表示长度值的数字。2.孔 ——主要指圆柱形的内表面，也包括其它内表面中由单一尺寸确定的部分。3.轴 ——主要指圆柱形的外表面，也包括其它外表面中由单一尺寸确定的部分。4.基本尺寸——设计给定的尺寸。5.实际尺寸——通过测量所得尺寸。（由于存在测量误差，所以实际尺寸并非尺寸的真值）6.极限尺寸——允许尺寸变化的两个界限值，它以基本尺寸为基数来确定。7.尺寸偏差（简称偏差）——某一尺寸减其基本尺寸所得的代数差。8.尺寸公差（简称公差）——允许尺寸的变动量。（公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值；也等于上偏差与下偏差之代数差的绝对值）9.零线——在公差与配合图解（简称公差带图）中，确定公差的一条基准直线，即零偏差线。通常零线表示基本尺寸。10.尺寸公差带（简称公差带）——在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。11.标准公差——本标准表列的，用以确定公差带大小的任一公差。12.公差单位——计算标准公差的基本单位，它是基本尺寸的函数。13.公差等级——确定尺寸精确程度的等级。14.基本偏差——本标准表列的，用以确定公差带相对于零线位置的上偏差或下偏差，一般为靠近零线的那个偏差。15.配合——基本尺寸相同的，相互结合的孔和轴公差带之间的关系。16.间隙或过盈——孔的尺寸减去相配合的轴的尺寸所得代数差。此差值为正时是间隙；为负时是过盈。17.间隙配合——具有间隙（包括最小间隙等于零）的配合。此时，孔的公差带在轴的公差带之上。18.过盈配合——具有过盈（包括最小过盈等于零）的配合。此时，孔的公差带在轴的公差带之下。19.过度配合——可能具有间隙或过盈的配合。此时，孔的公差带与轴的公差带相互交叠。20.最小间隙——对间隙配合，孔的最小极限尺寸减轴的最大极限尺寸所得的代数差。21.最大间隙——对间隙配合或过渡配合，孔的最大极限尺寸减轴的最小极限尺寸所得的代数差。22.最小过盈——对过盈配合，孔的最大极限尺寸减轴的最小极限尺寸所得的代数差。23.最大过盈——对过盈配合或过渡配合，孔的最小极限尺寸减轴的最大极限尺寸所得的代数差。24.配合公差——允许间隙或过盈的变动量。配合公差对间隙配合，等于最大间隙与最小间隙之代数差的绝对值；对过盈 配合，等于最小过盈与最大过盈之代数差的...
