共沸精馏实验报告

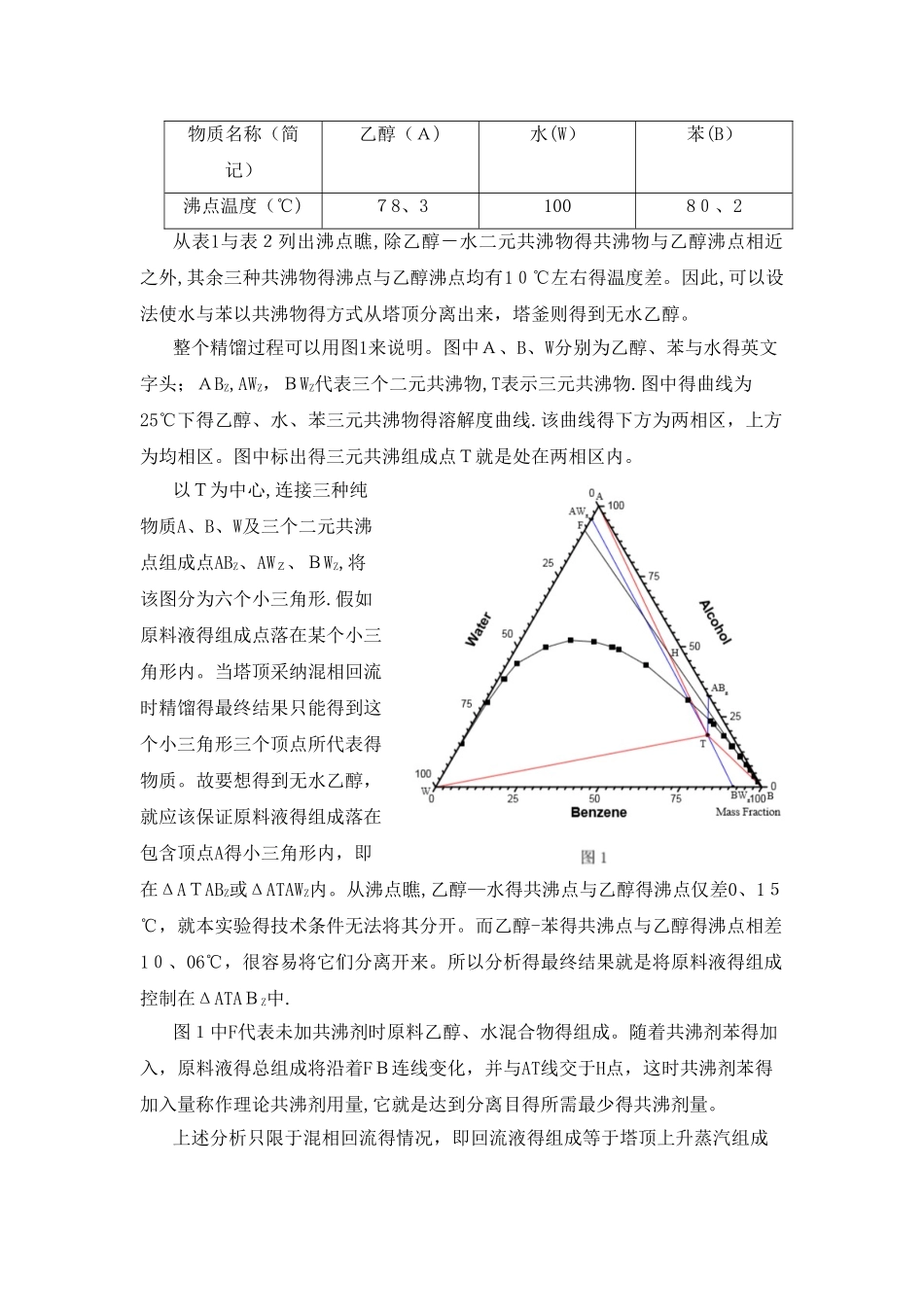

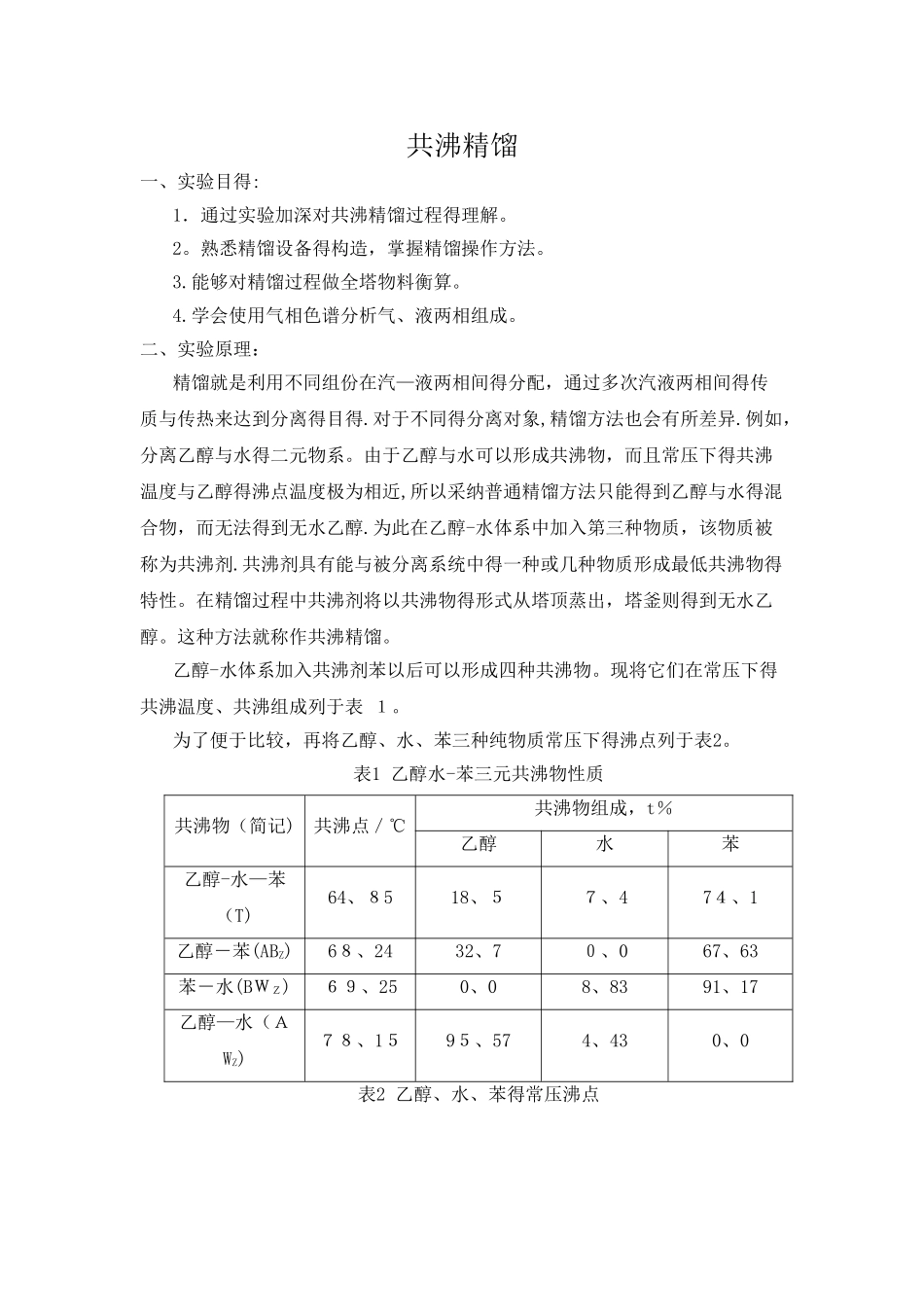

共沸精馏一、实验目得: 1．通过实验加深对共沸精馏过程得理解。 2。熟悉精馏设备得构造，掌握精馏操作方法。 3.能够对精馏过程做全塔物料衡算。 4.学会使用气相色谱分析气、液两相组成。 二、实验原理： 精馏就是利用不同组份在汽—液两相间得分配，通过多次汽液两相间得传质与传热来达到分离得目得.对于不同得分离对象,精馏方法也会有所差异.例如，分离乙醇与水得二元物系。由于乙醇与水可以形成共沸物，而且常压下得共沸温度与乙醇得沸点温度极为相近,所以采纳普通精馏方法只能得到乙醇与水得混合物，而无法得到无水乙醇.为此在乙醇-水体系中加入第三种物质，该物质被称为共沸剂.共沸剂具有能与被分离系统中得一种或几种物质形成最低共沸物得特性。在精馏过程中共沸剂将以共沸物得形式从塔顶蒸出，塔釜则得到无水乙醇。这种方法就称作共沸精馏。 乙醇-水体系加入共沸剂苯以后可以形成四种共沸物。现将它们在常压下得共沸温度、共沸组成列于表 １。 为了便于比较，再将乙醇、水、苯三种纯物质常压下得沸点列于表2。表1 乙醇水-苯三元共沸物性质共沸物（简记)共沸点／℃共沸物组成，t％乙醇水苯乙醇-水—苯（T)64、８518、５７、47４、1乙醇－苯(ABZ)6８、2432、7０、067、63苯－水(BＷＺ)６９、250、08、8391、17乙醇—水（ＡWZ)７８、1５9５、574、430、0表2 乙醇、水、苯得常压沸点物质名称（简记）乙醇（Ａ)水(W）苯(B）沸点温度（℃)７8、31008０、2从表1与表２列出沸点瞧,除乙醇－水二元共沸物得共沸物与乙醇沸点相近之外,其余三种共沸物得沸点与乙醇沸点均有1０℃左右得温度差。因此,可以设法使水与苯以共沸物得方式从塔顶分离出来，塔釜则得到无水乙醇。整个精馏过程可以用图1来说明。图中Ａ、B、W分别为乙醇、苯与水得英文字头；ＡBZ,AWZ，ＢWZ代表三个二元共沸物,T表示三元共沸物.图中得曲线为25℃下得乙醇、水、苯三元共沸物得溶解度曲线.该曲线得下方为两相区，上方为均相区。图中标出得三元共沸组成点Ｔ就是处在两相区内。以Ｔ为中心,连接三种纯物质A、B、W及三个二元共沸点组成点ABZ、AWＺ、ＢWZ,将该图分为六个小三角形.假如原料液得组成点落在某个小三角形内。当塔顶采纳混相回流时精馏得最终结果只能得到这个小三角形三个顶点所代表得物质。故要想得到无水乙醇，就应该保证原料液得组成落在包含顶点A得小三角形内，即在ΔAＴABZ或ΔATAWZ内。从沸点瞧,乙醇—水得共沸点与乙醇得沸点仅差0、1５℃，就本实验得技术条件无...
