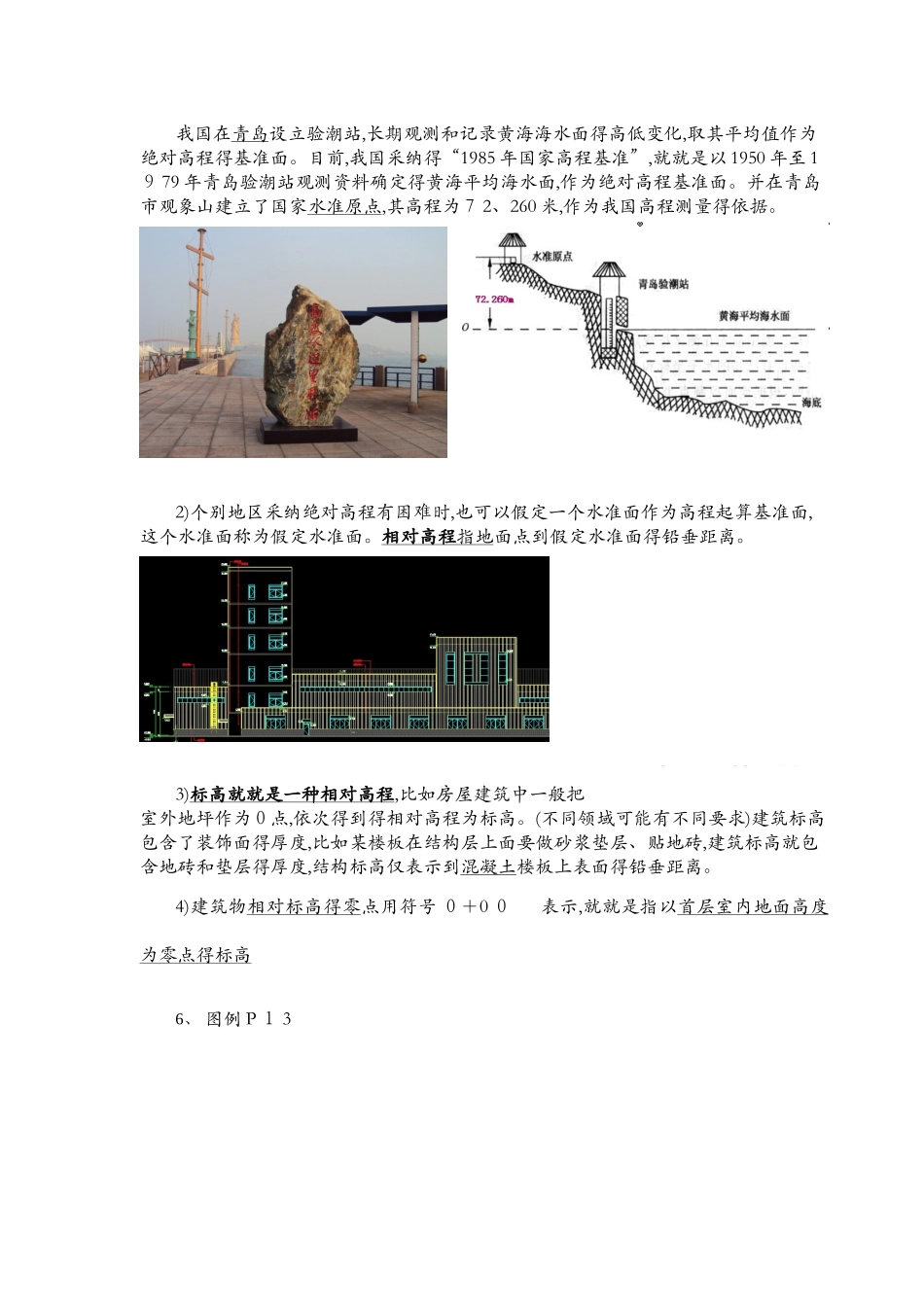

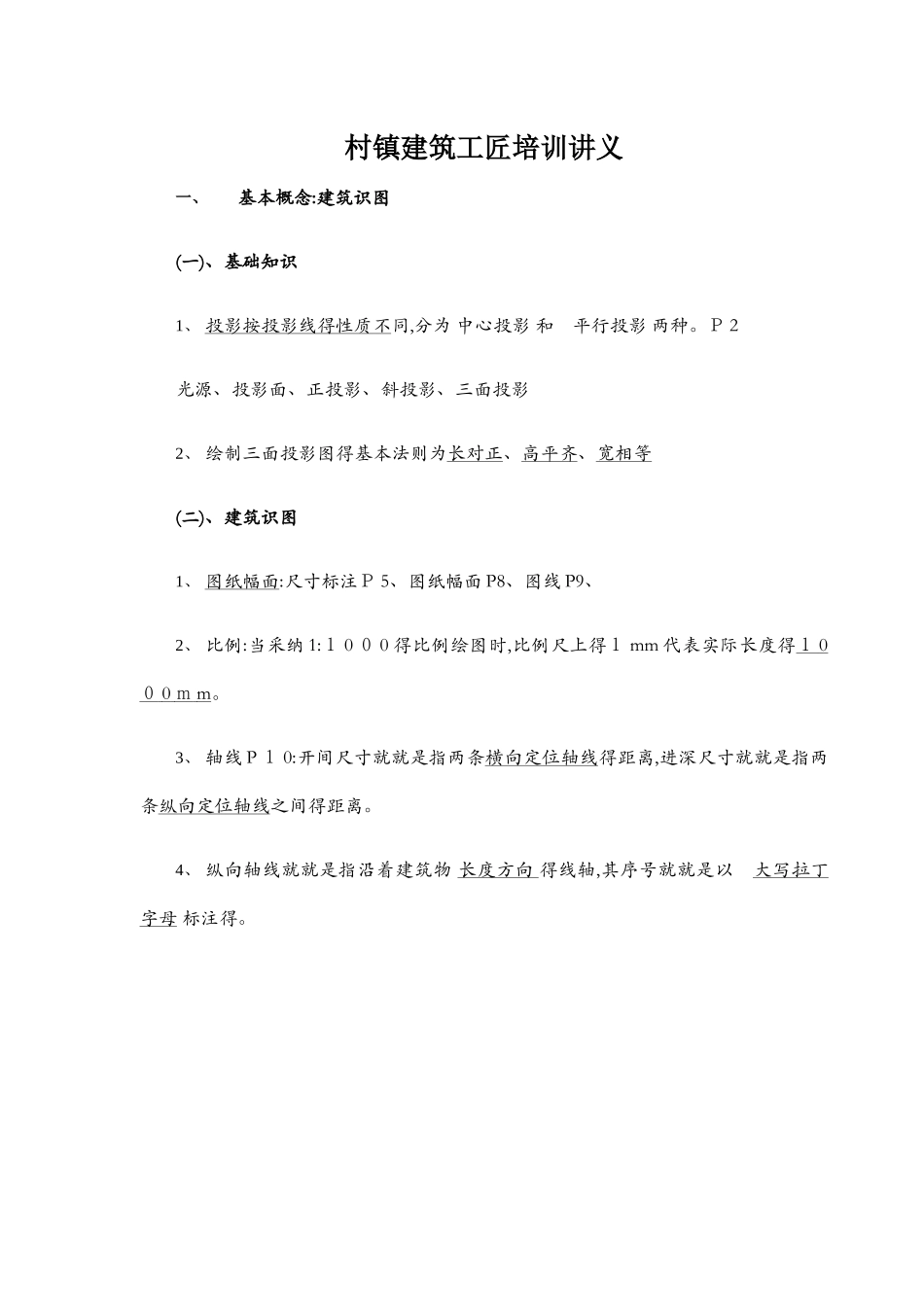

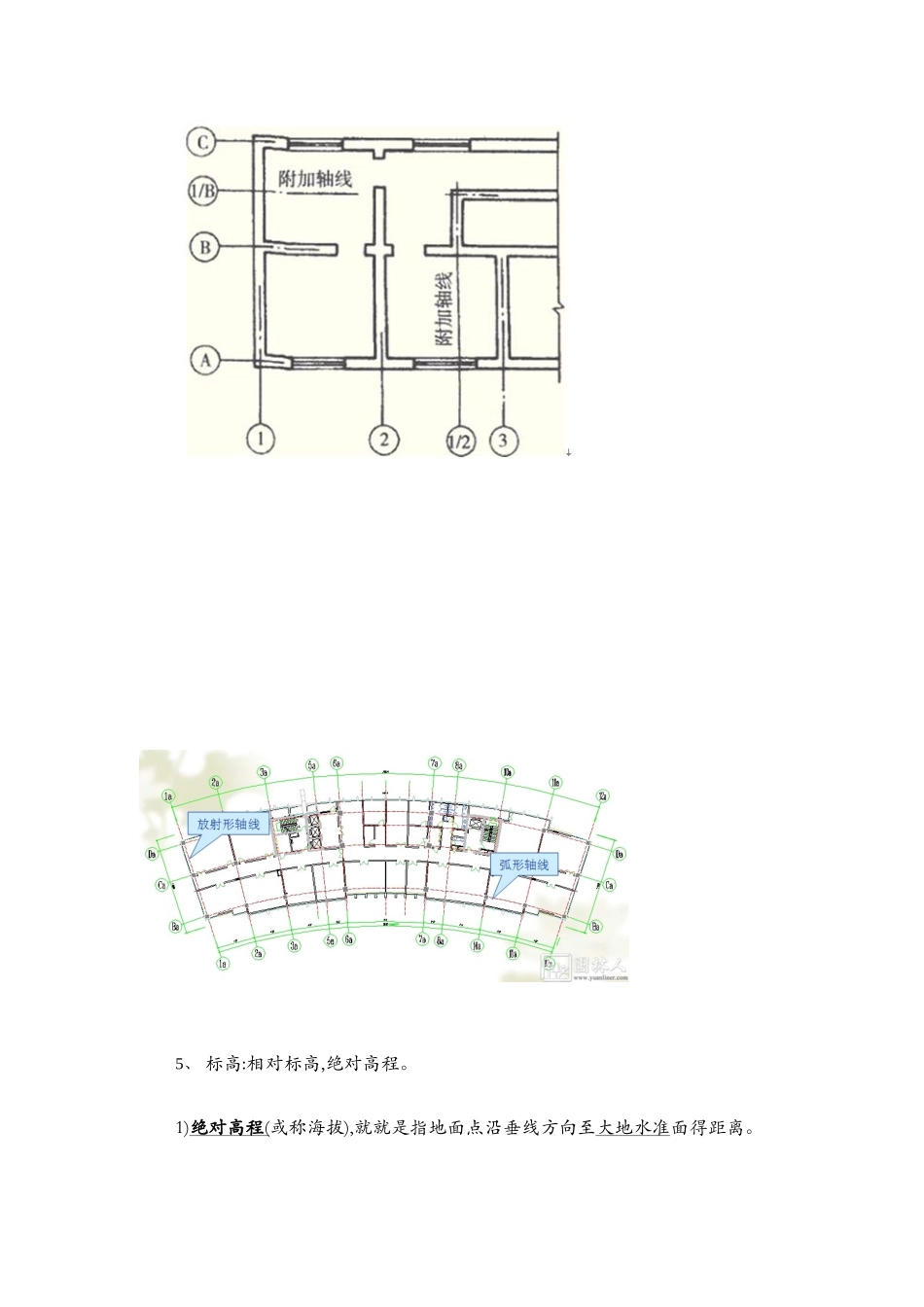

村镇建筑工匠培训讲义一、基本概念:建筑识图(一)、基础知识1、 投影按投影线得性质不同,分为 中心投影 和 平行投影 两种。Ｐ 2光源、投影面、正投影、斜投影、三面投影2、 绘制三面投影图得基本法则为长对正、高平齐、宽相等(二)、建筑识图1、 图纸幅面:尺寸标注Ｐ 5、图纸幅面 P8、图线 P9、2、 比例:当采纳 1:１ 0 ０ 0 得比例绘图时,比例尺上得１ mm 代表实际长度得１ 0 ０ 0 ｍ m 。3、 轴线 P １ 0:开间尺寸就就是指两条横向定位轴线得距离,进深尺寸就就是指两条纵向定位轴线之间得距离。4、 纵向轴线就就是指沿着建筑物 长度方向 得线轴,其序号就就是以 大写拉丁字母 标注得。5、 标高:相对标高,绝对高程。1)绝对高程 ( 或称海拔),就就是指地面点沿垂线方向至大地水准面得距离。我国在青岛设立验潮站,长期观测和记录黄海海水面得高低变化,取其平均值作为绝对高程得基准面。目前,我国采纳得“1985 年国家高程基准”,就就是以 1950 年至 1９ 79 年青岛验潮站观测资料确定得黄海平均海水面,作为绝对高程基准面。并在青岛市观象山建立了国家水准原点,其高程为７ 2、260 米,作为我国高程测量得依据。2)个别地区采纳绝对高程有困难时,也可以假定一个水准面作为高程起算基准面,这个水准面称为假定水准面。相对高程 指地 面点到假定水准面得铅垂距离。3)标高就就是一种相对高程,比如房屋建筑中一般把室外地坪作为０点,依次得到得相对高程为标高。(不同领域可能有不同要求)建筑标高包含了装饰面得厚度,比如某楼板在结构层上面要做砂浆垫层、贴地砖,建筑标高就包含地砖和垫层得厚度,结构标高仅表示到混凝土楼板上表面得铅垂距离。4)建筑物相对标高得零点用符号 ０＋0 ０ 表示,就就是指以首层室内地面高度为零点得标高6、 图例 P １ 37、 施工图组成:p25总平面图、平面图、立面图、剖面图、屋顶平面图、外墙图、楼梯详图、各房间详 图 、其 她建 筑详图8、结 构施工图:P ３ 3梁箍筋处标注10-100/200(4)表示箍筋为 HPB235 级钢筋 , 直径为 1 ０ , 加密间距 为 10 ０ mm, 非加密区间距为２ 00 ｍｍ , 均为四肢箍 。P35梁支座纵筋注写 6２ 5 4／2 表示上排纵筋为 4 ２ 5, 下排纵筋为２ ２５ 。定位轴线就就是确定房屋主要结构或构件位置及其标志尺寸得线。房屋每层得层高就就是从本层地面或楼面到相邻上层楼面得垂直高度。房屋基础埋置深度,简...
