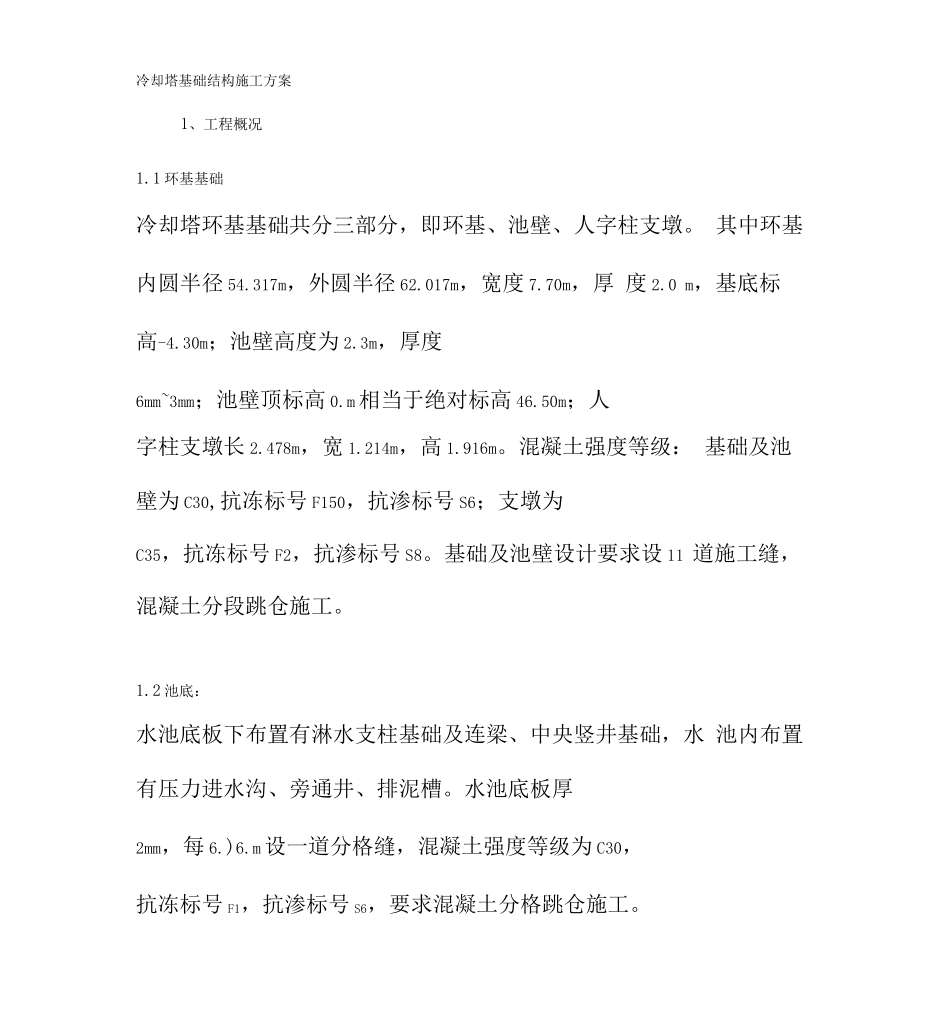

冷却塔基础结构施工方案1、工程概况1.1 环基基础冷却塔环基基础共分三部分，即环基、池壁、人字柱支墩。 其中环基内圆半径 54.317m，外圆半径 62.017m，宽度 7.70m，厚 度 2.0 m，基底标高-4.30m；池壁高度为 2.3m，厚度6mm~3mm；池壁顶标高 0.m 相当于绝对标高 46.50m；人字柱支墩长 2.478m，宽 1.214m，高 1.916m。混凝土强度等级： 基础及池壁为 C30,抗冻标号 F150，抗渗标号 S6；支墩为C35，抗冻标号 F2，抗渗标号 S8。基础及池壁设计要求设 11 道施工缝，混凝土分段跳仓施工。1.2 池底：水池底板下布置有淋水支柱基础及连梁、中央竖井基础，水 池内布置有压力进水沟、旁通井、排泥槽。水池底板厚2mm，每 6.)6.m 设一道分格缝，混凝土强度等级为 C30，抗冻标号 F1，抗渗标号 S6，要求混凝土分格跳仓施工。2.1 材料准备：根据图纸要求，开工前由预算员计算出钢筋、模板、混凝土工程量，并做出详细地 各种材料 用量表。钢材由甲方供应，需提前 20 天报出各种钢材用量计划，以便组织各种材料及时进 场。2.2 施工机械（机具）准备：本工程需用机械（机具）详见下表：规格型号数量机械名称进场备 时注间混凝土机械输送HTB-801泵臂架37m年 9月10日备用振动50棒10钢筋加工机切断GJ40弯曲WJ40-1月10日29 年9 月10日2998月20日月30 年 日具 备钢 筋加 工能年 8月20日29 年直螺 8 月GJ-412纹成型机 20日29 年8 月对焊UN150220机日29 年8调直GJZ-141 月电焊年 8机月20日木工机械2 9J 年 81 工圆锯机 D-42 月30日29 年8 月30日工压刨机 B-5042.3.1 了解工程规模、结构形式、特点、工程量和质量 要求，审查图纸是否有误，核对平面尺寸和基础标高， 图纸相互间有无错误和矛盾；掌握设计内容及各项技术 要求；熟悉土层地质、水文勘察资料；会审图纸，搞清 地下构筑物、基础平面与周围地下设施管线的关系；研 究合理的施工方案，明确各专业工序间的配合关系、施 工工期要求；并向参加施工人员层层进行技术交底。摸清工程场地情况，收集施工需要的各项资料， 包括施工场地地形，地貌、地质水文、河流、气象、运 输道路、地下基础、管线、电缆坑基、地面上施工范围 内的障碍物和堆积物状况，供水、供电、通讯情况，防 洪排水系统等等，以便为施工规划和准备提供可靠的资 料和数据。2.3.3仔细熟悉厂区方格网，根据本工程坐标，设立好定位（高程）控制桩，注意做好施测记录及桩的防...
