列管式换热器课程设计说明书

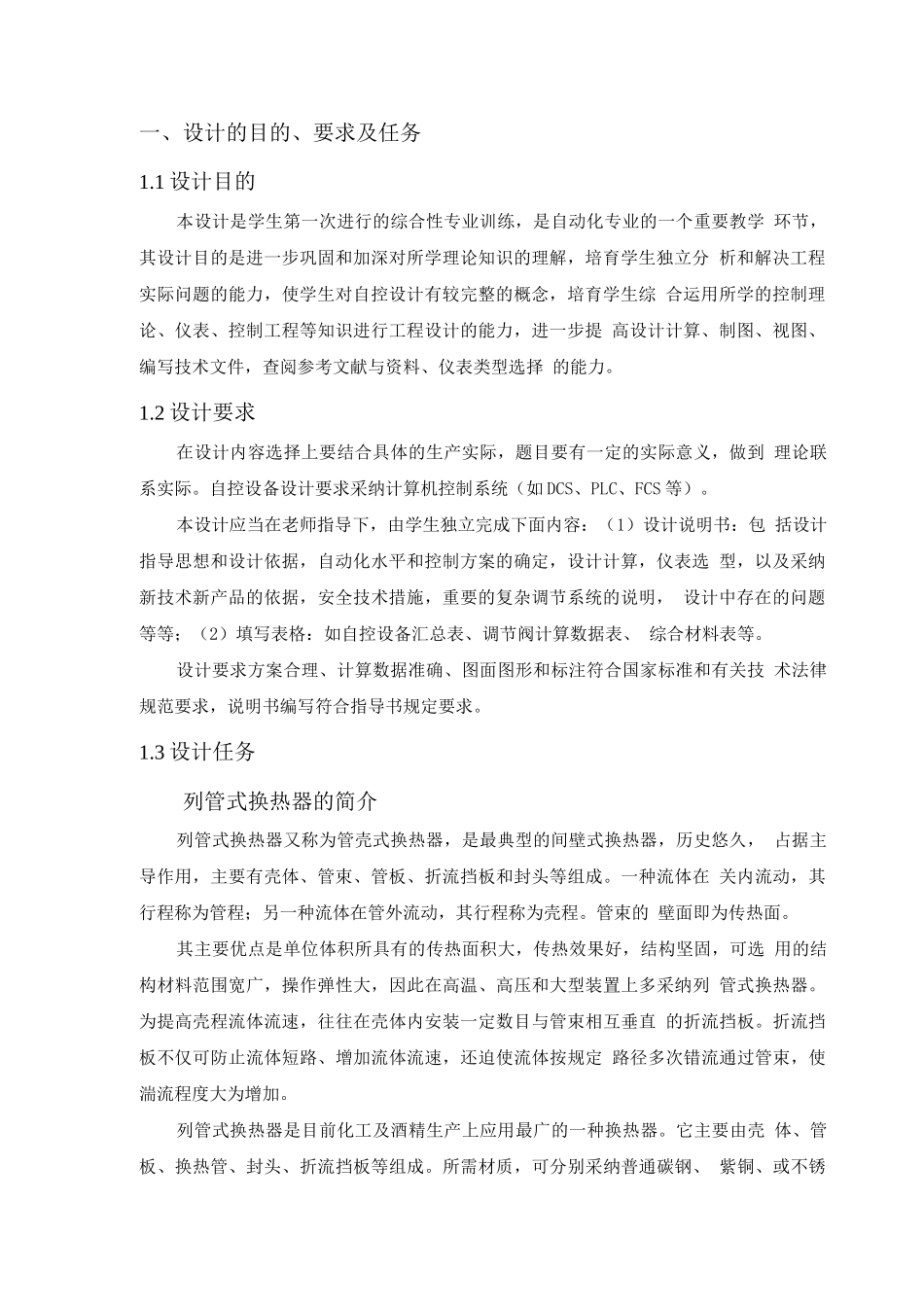

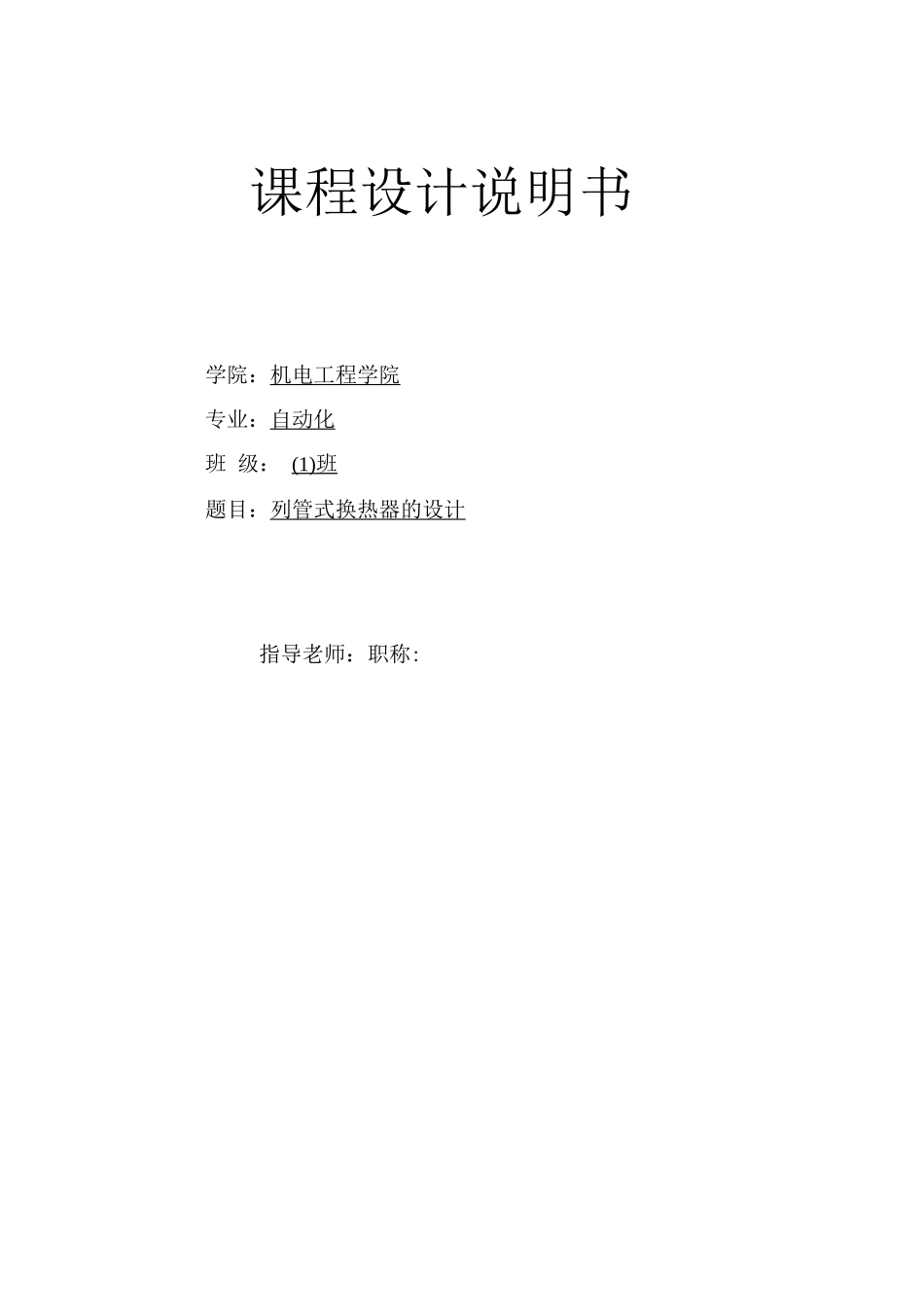

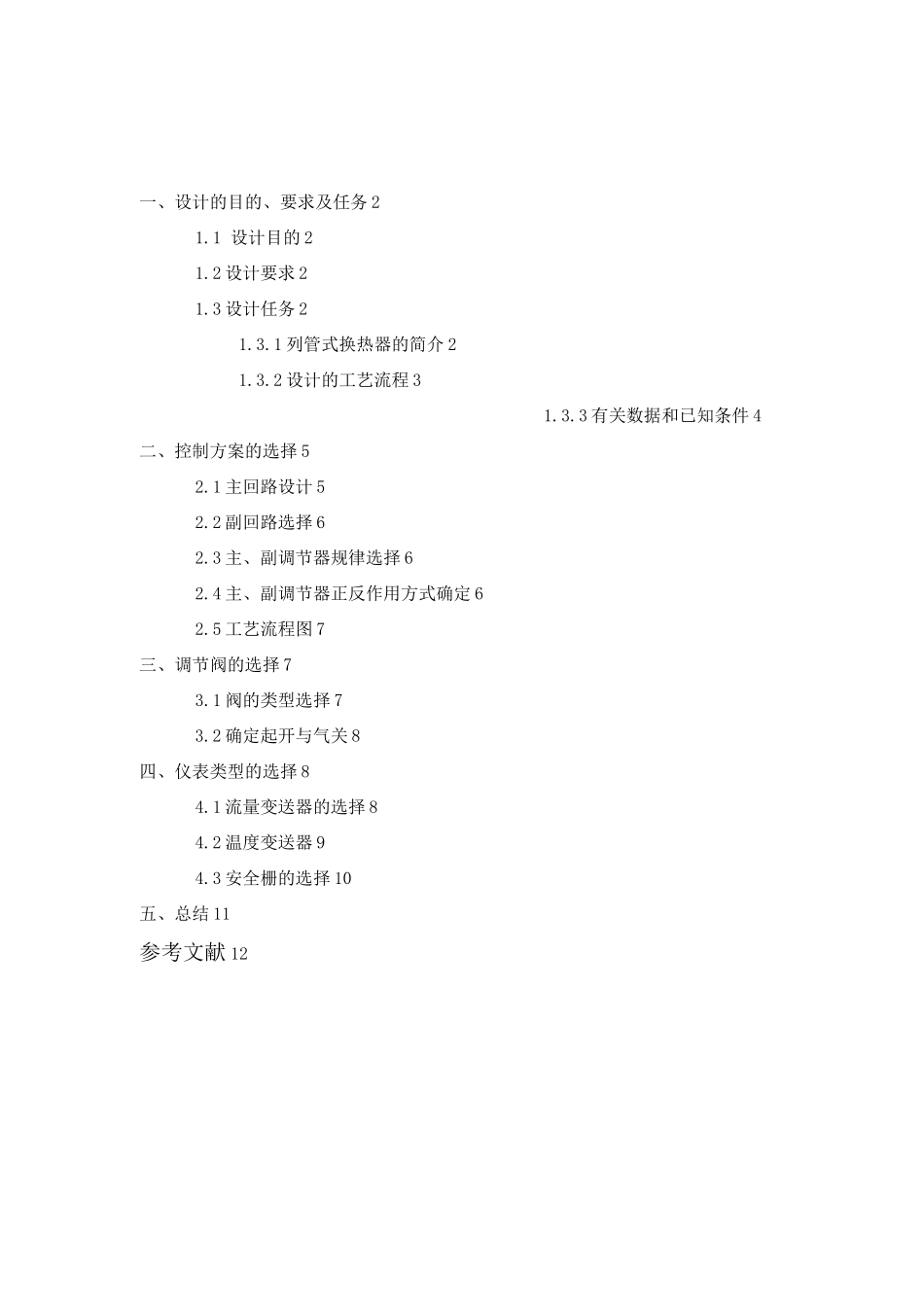

课程设计说明书学院：机电工程学院专业：自动化班 级： (1) 班 题目：列管式换热器的设计指导老师：职称:一、设计的目的、要求及任务 21.1 设计目的 21.2 设计要求 21.3 设计任务 21.3.1 列管式换热器的简介 21.3.2 设计的工艺流程 31.3.3 有关数据和已知条件 4二、控制方案的选择 52.1 主回路设计 52.2 副回路选择 62.3 主、副调节器规律选择 62.4 主、副调节器正反作用方式确定 62.5 工艺流程图 7三、调节阀的选择 73.1 阀的类型选择 73.2 确定起开与气关 8四、仪表类型的选择 84.1 流量变送器的选择 84.2 温度变送器 94.3 安全栅的选择 10五、总结 11参考文献 12一、设计的目的、要求及任务1.1 设计目的本设计是学生第一次进行的综合性专业训练，是自动化专业的一个重要教学 环节，其设计目的是进一步巩固和加深对所学理论知识的理解，培育学生独立分 析和解决工程实际问题的能力，使学生对自控设计有较完整的概念，培育学生综 合运用所学的控制理论、仪表、控制工程等知识进行工程设计的能力，进一步提 高设计计算、制图、视图、编写技术文件，查阅参考文献与资料、仪表类型选择 的能力。1.2 设计要求在设计内容选择上要结合具体的生产实际，题目要有一定的实际意义，做到 理论联系实际。自控设备设计要求采纳计算机控制系统（如 DCS、PLC、FCS 等）。本设计应当在老师指导下，由学生独立完成下面内容：（1）设计说明书：包 括设计指导思想和设计依据，自动化水平和控制方案的确定，设计计算，仪表选 型，以及采纳新技术新产品的依据，安全技术措施，重要的复杂调节系统的说明， 设计中存在的问题等等；（2）填写表格：如自控设备汇总表、调节阀计算数据表、 综合材料表等。设计要求方案合理、计算数据准确、图面图形和标注符合国家标准和有关技 术法律规范要求，说明书编写符合指导书规定要求。1.3 设计任务列管式换热器的简介列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久， 占据主导作用，主要有壳体、管束、管板、折流挡板和封头等组成。一种流体在 关内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的 壁面即为传热面。其主要优点是单位体积所具有的传热面积大，传热效果好，结构坚固，可选 用的结构材料范围宽广，操作弹性大，因此在高温、高压和大型装置上多采纳列 管式换热器。为提高壳程流体流速，往往在壳体内安装一定数...
