功率测量原理介绍

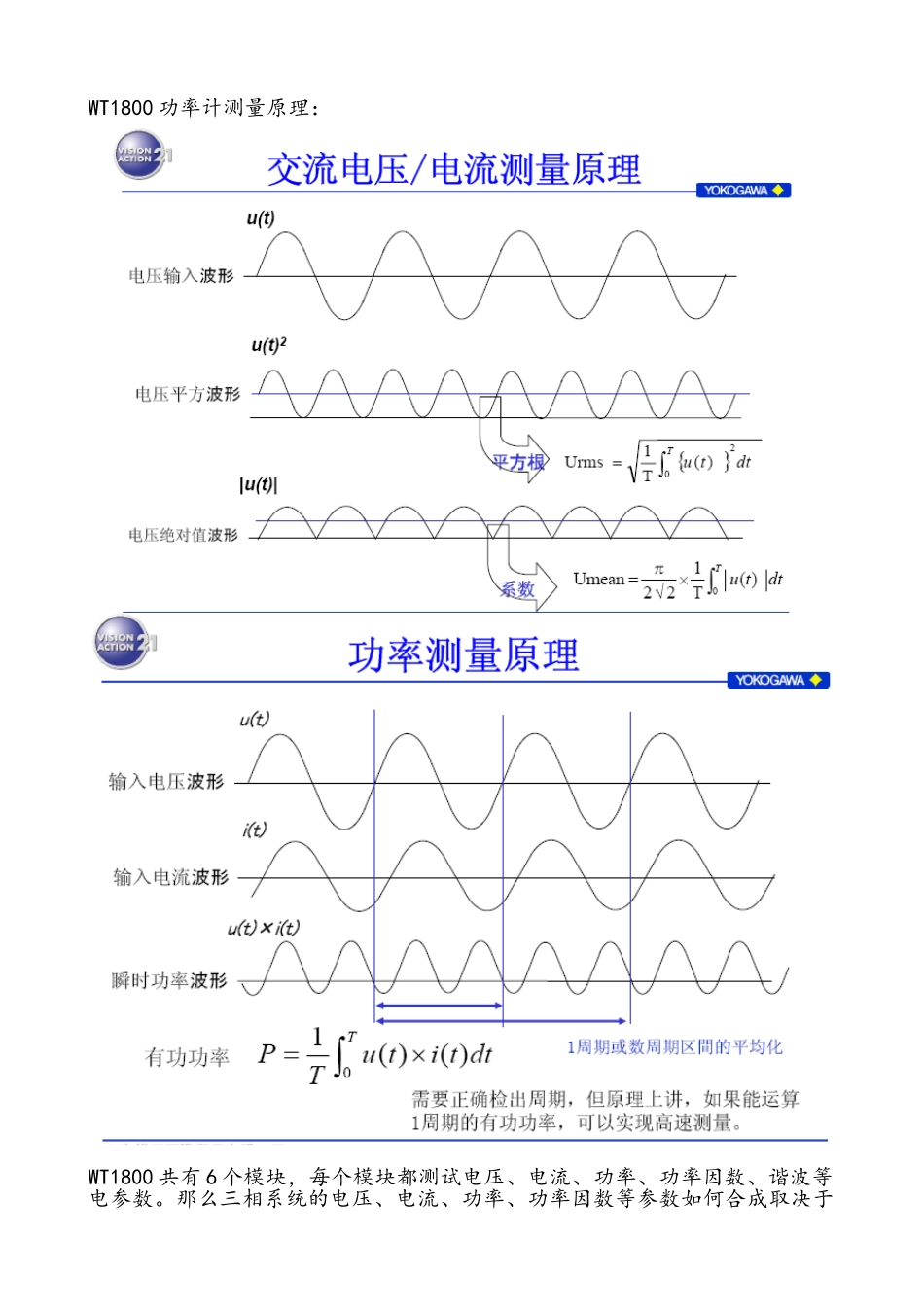

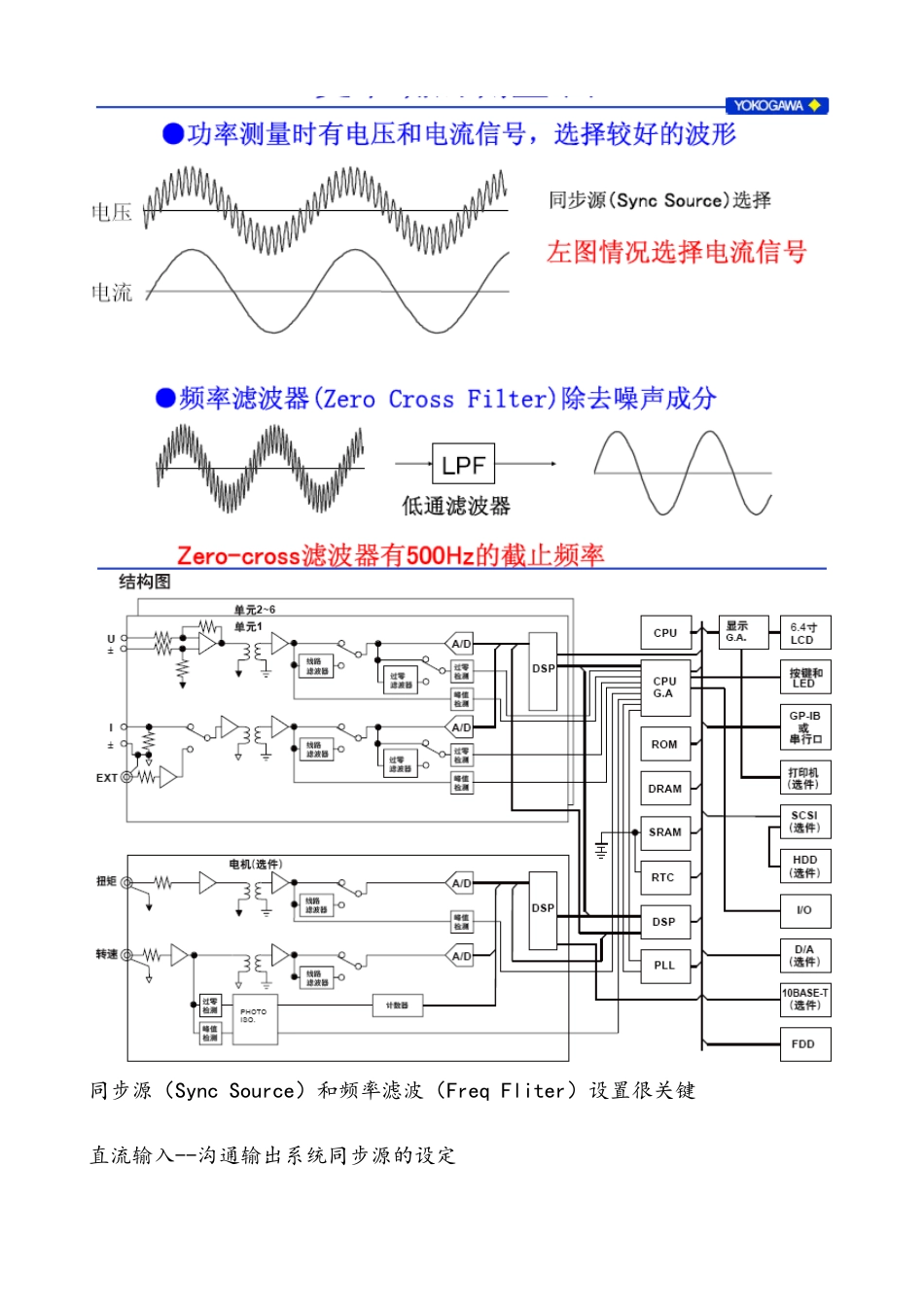

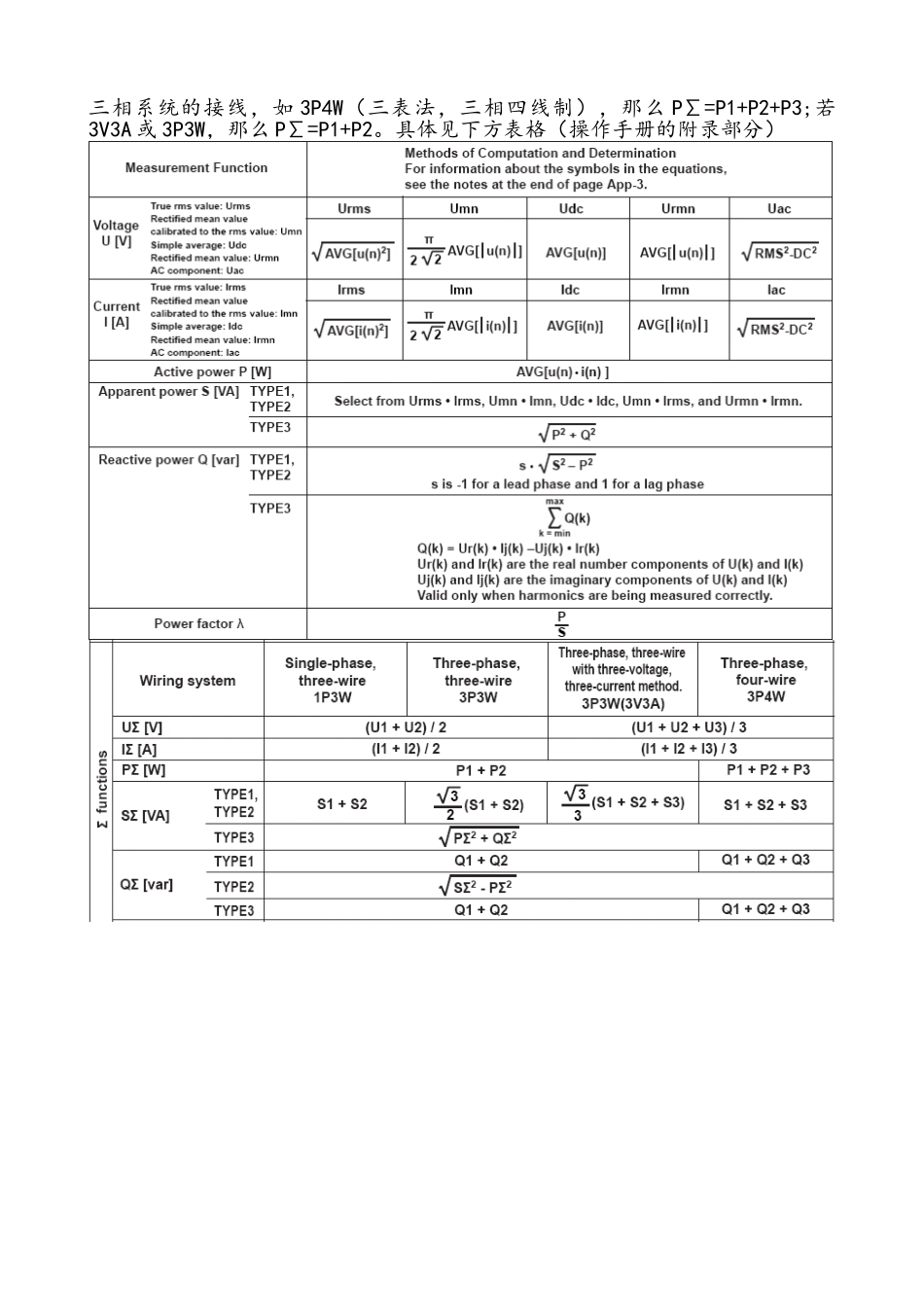

WT1800 功率计测量原理：WT1800 共有 6 个模块，每个模块都测试电压、电流、功率、功率因数、谐波等电参数。那么三相系统的电压、电流、功率、功率因数等参数如何合成取决于三相系统的接线，如 3P4W（三表法，三相四线制），那么 P∑=P1+P2+P3;若3V3A 或 3P3W，那么 P∑=P1+P2。具体见下方表格（操作手册的附录部分）同步源（Sync Source）和频率滤波（Freq Fliter）设置很关键直流输入--沟通输出系统同步源的设定沟通输入--沟通输出系统同步源的设定对于两表法（3V3A 或 3P3W），总功率一定要看 PΣ(=P1+P2)，单独看 P1/P2/P3都没有任何含义。功率因数 λ，视在功率 S，无功 Q 也是同理。
