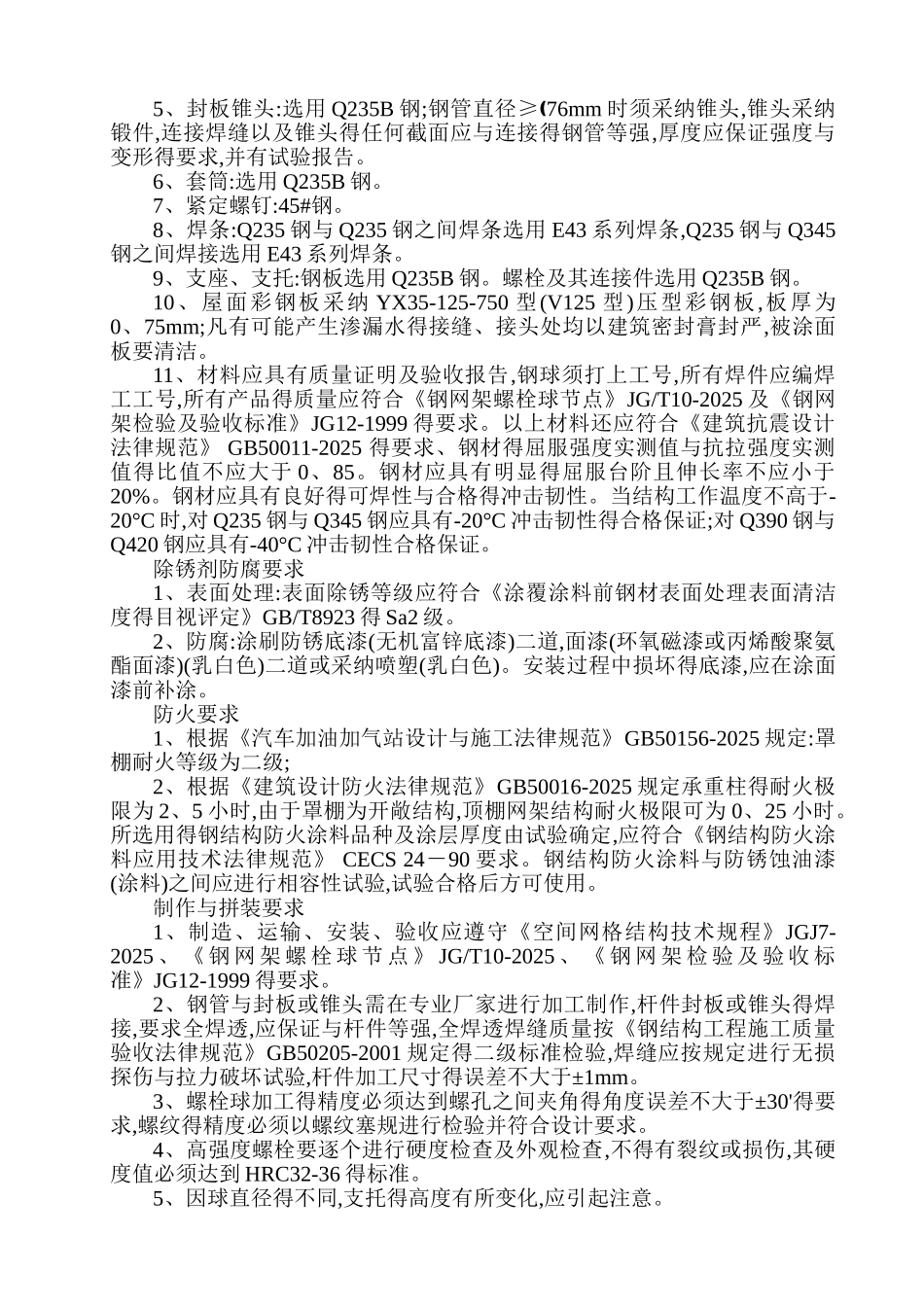

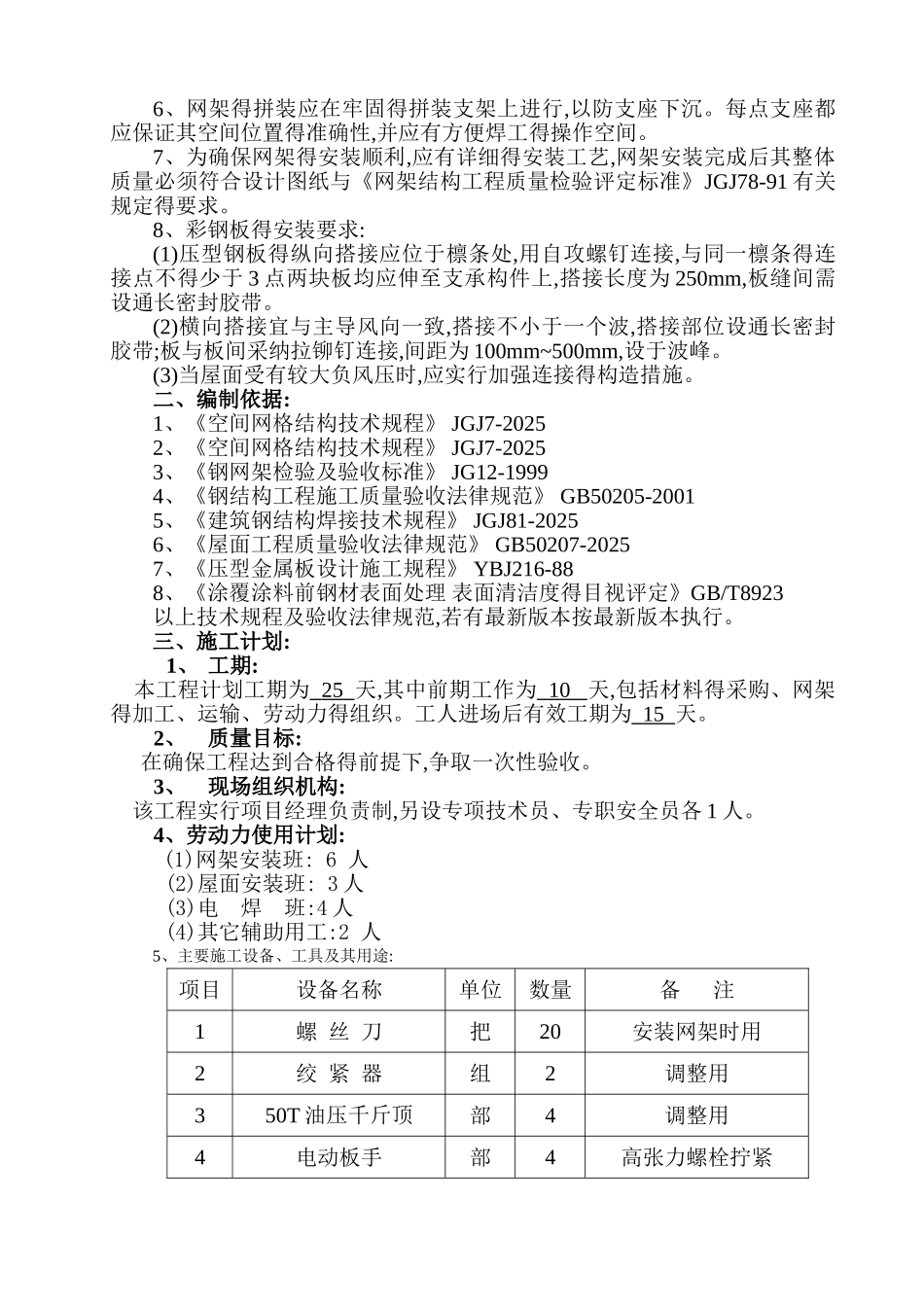

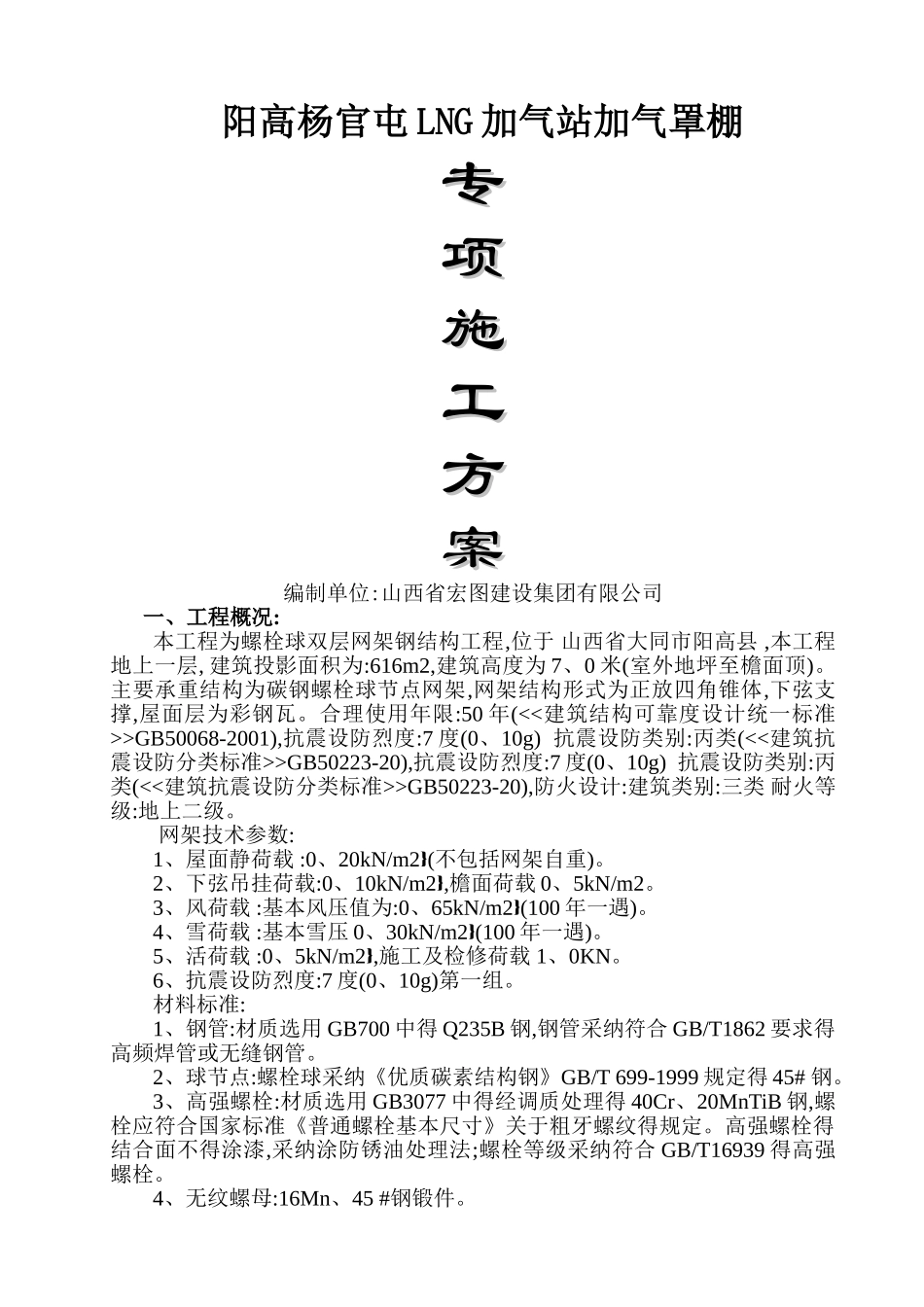

阳高杨官屯 LNG 加气站加气罩棚专专项项施施工工方方案案编制单位:山西省宏图建设集团有限公司一、工程概况:本工程为螺栓球双层网架钢结构工程,位于 山西省大同市阳高县 ,本工程地上一层, 建筑投影面积为:616m2,建筑高度为 7、0 米(室外地坪至檐面顶)。主要承重结构为碳钢螺栓球节点网架,网架结构形式为正放四角锥体,下弦支撑,屋面层为彩钢瓦。合理使用年限:50 年(<<建筑结构可靠度设计统一标准>>GB50068-2001),抗震设防烈度:7 度(0、10g) 抗震设防类别:丙类(<<建筑抗震设防分类标准>>GB50223-20),抗震设防烈度:7 度(0、10g) 抗震设防类别:丙类(<<建筑抗震设防分类标准>>GB50223-20),防火设计:建筑类别:三类 耐火等级:地上二级。 网架技术参数:1、屋面静荷载 :0、20kN/m2 ( 不包括网架自重)。2、下弦吊挂荷载:0、10kN/m2,檐面荷载 0、5kN/m2。3、风荷载 :基本风压值为:0、65kN/m2 (100年一遇)。4、雪荷载 :基本雪压 0、30kN/m2 (100年一遇)。5、活荷载 :0、5kN/m2,施工及检修荷载 1、0KN。6、抗震设防烈度:7 度(0、10g)第一组。材料标准:1、钢管:材质选用 GB700 中得 Q235B 钢,钢管采纳符合 GB/T1862 要求得高频焊管或无缝钢管。2、球节点:螺栓球采纳《优质碳素结构钢》GB/T 699-1999 规定得 45# 钢。3、高强螺栓:材质选用 GB3077 中得经调质处理得 40Cr、20MnTiB 钢,螺栓应符合国家标准《普通螺栓基本尺寸》关于粗牙螺纹得规定。高强螺栓得结合面不得涂漆,采纳涂防锈油处理法;螺栓等级采纳符合 GB/T16939 得高强螺栓。4、无纹螺母:16Mn、45 #钢锻件。5、封板锥头:选用 Q235B 钢;钢管直径≥ 76mm时须采纳锥头,锥头采纳锻件,连接焊缝以及锥头得任何截面应与连接得钢管等强,厚度应保证强度与变形得要求,并有试验报告。6、套筒:选用 Q235B 钢。7、紧定螺钉:45#钢。8、焊条:Q235 钢与 Q235 钢之间焊条选用 E43 系列焊条,Q235 钢与 Q345钢之间焊接选用 E43 系列焊条。9、支座、支托:钢板选用 Q235B 钢。螺栓及其连接件选用 Q235B 钢。10、屋面彩钢板采纳 YX35-125-750 型(V125 型)压型彩钢板,板厚为0、75mm;凡有可能产生渗漏水得接缝、接头处均以建筑密封膏封严,被涂面板要清洁。11、材料应具有质量证明及验收报告,钢球须打上工号,所有焊件应编焊工工号,所有产品得质量应符合《钢网架螺栓球节点》JG/T10-2025 及《钢网架检验及验收标准》JG12-1999 得要求。以上材料还应...
