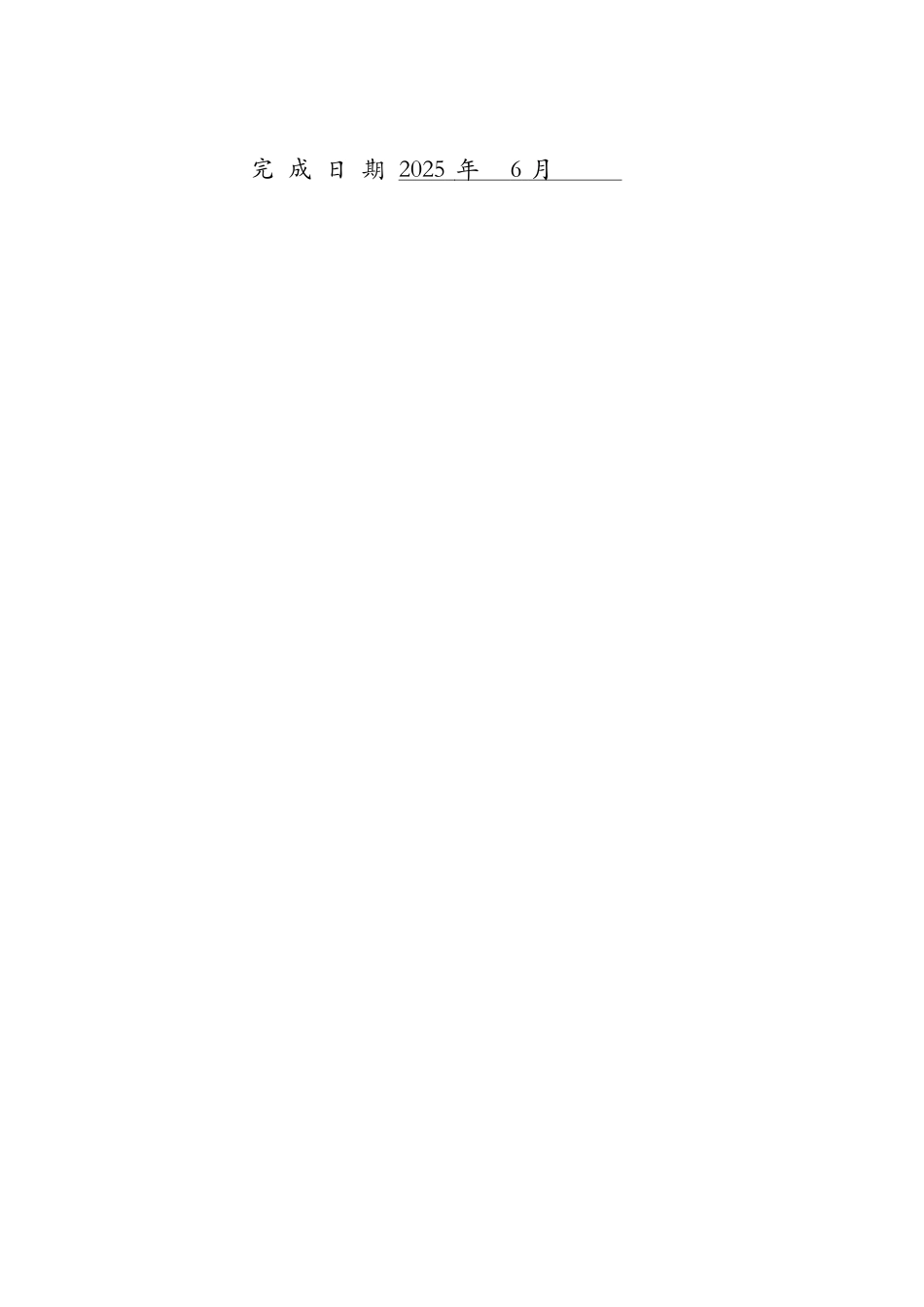

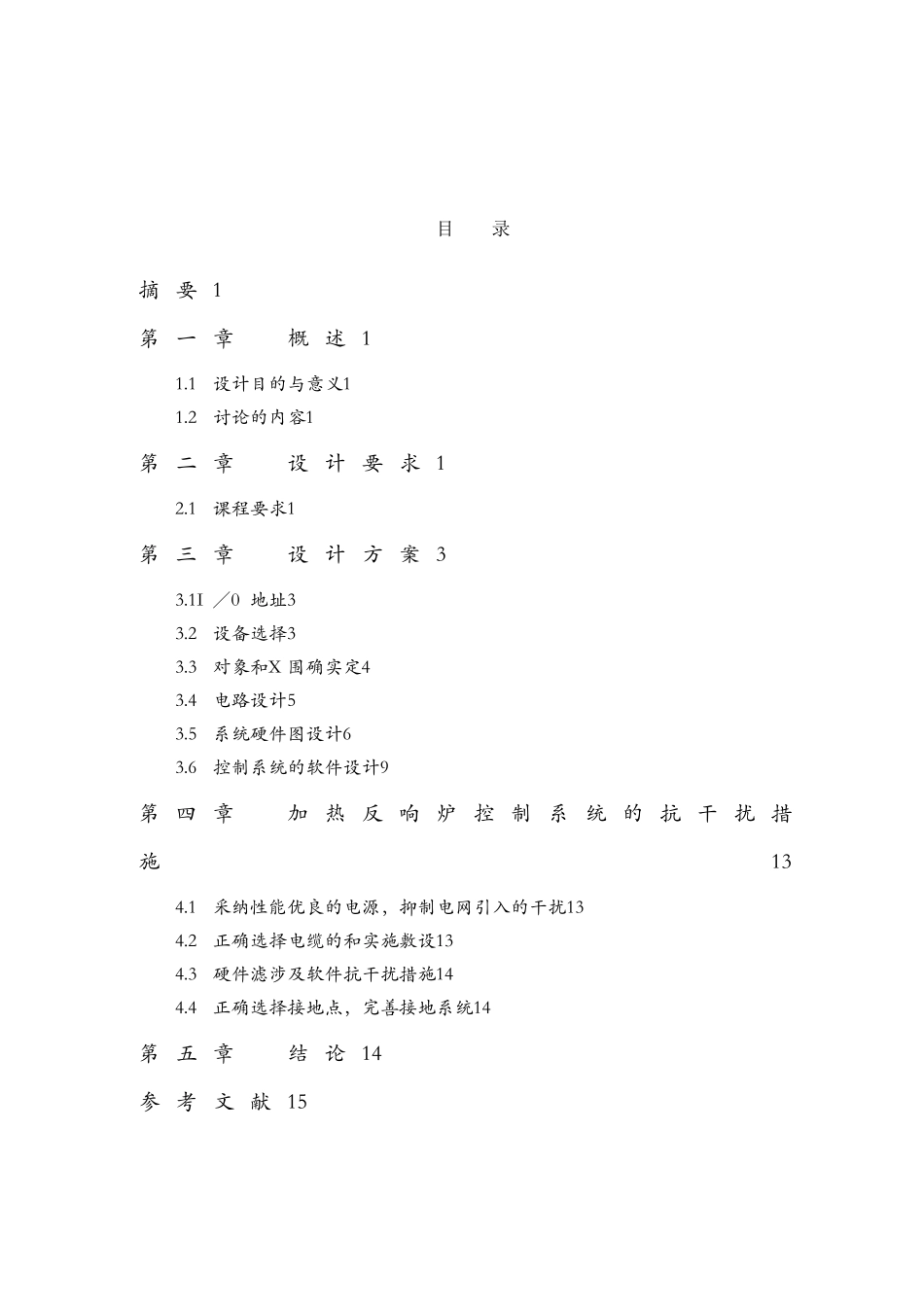

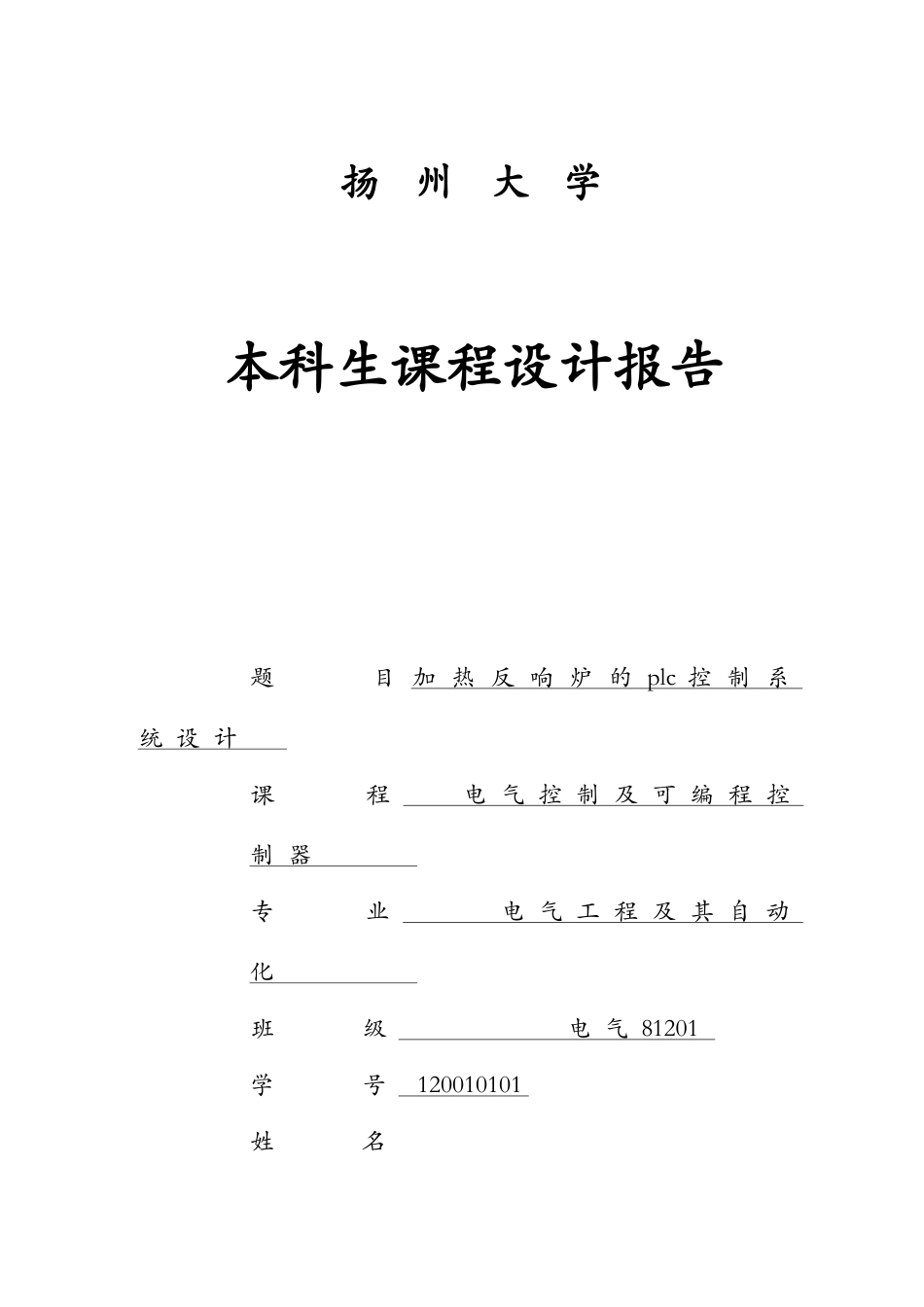

扬 州 大 学本科生课程设计报告题 目 加 热 反 响 炉 的 plc 控 制 系 统 设 计 课 程 电 气 控 制 及 可 编 程 控制 器 专 业 电 气 工 程 及 其 自 动化 班 级 电 气 81201 学 号 120010101 姓 名完 成 日 期 2025 年 6 月 目 录摘 要 1第 一 章 概 述 11.1设计目的与意义11.2讨论的内容1第 二 章 设 计 要 求 12.1 课程要求1第 三 章 设 计 方 案 33.1I ／0 地址33.2设备选择33.3对象和X 围确实定43.4电路设计53.5系统硬件图设计63.6 控制系统的软件设计9第 四 章 加 热 反 响 炉 控 制 系 统 的 抗 干 扰 措施 134.1采纳性能优良的电源，抑制电网引入的干扰134.2正确选择电缆的和实施敷设134.3 硬件滤涉及软件抗干扰措施144.4 正确选择接地点，完善接地系统14第 五 章 结 论 14参 考 文 献 15摘 要：加热反响炉的PLC 控制，用于实现温度的控制，其炉内的真空度的控制，与其内部液面高度的控制。关 键 词：PLC 设计 加热反响炉 监控1.概 述1.1 设 计 目 的 与 意 义加热反响炉作为工业生产中的重要设备，在以前通常采纳工人手工控制的方法进展控制，它作为一项要求精细的工作，常常会由于工人的经历缺乏以及其他的因素，而常常会造成产品质量不稳定甚至出现次品的问题，而造成原料的浪费，最终会给企业带来经济损失.而当PLC 技术的出现, 其所具有的可靠性高、功能强、控制灵活等特点，使成为目前工业现场环境的首选控制装置。使用PLC 来控制系统能有效的提高生产的平安性，大大降低了事故的发生率，并能提高生产效率，使原材料的使用率到达最大。而其开展趋势说明从长远来看，用PLC 进展控制能大大的节约企业的本钱。1.2 讨 论 的 内 容本课题主要讨论通过可编程控制器对加热反响炉工作过程的控制，通过使用PLC 软件，并结合现场的通用I / O 设备〔传感器和板卡〕，对加热反响炉进展进料和排料、进气和排气、加热等自动控制，主要分为三个阶段送料控制，加热反响控制和泄放控制.2.设 计 要 求2.1 课 程 要 求本次设计任务是设计一个PLC 控制的加热反响炉。控制要求 第一阶段：送料控制1 、检测下液面SQ2 、炉内温度ST、炉内压力SP是否都小于给定值〔整定值均为逻辑量〕。2 、假设小于给定值，那么开启排气阀YV1 和进料阀YV2 。3 、当液位上升到SQ1 时，应该关闭排气阀和进料阀...
