升降机的安全防护装置安全装置是防止发生梯笼冒顶和坠落事故，保证梯笼安全运转的装置
主要有断绳保险装置、最高限位和吊篮停车安全装置、超载限制器、紧急制动器等
第一节 断绳保险装置 断绳保险装置是防止因钢丝绳断裂而致使吊篮突然坠落的一种装置
当吊篮悬挂或运转中发生断绳时，应能可靠地将其停住并固定在架体上
其滑落行程，在吊篮满载时，不得超过 1 米
断绳保护装置一般有偏心轮式、楔块式和伸缩销式三种： 一、偏心轮式 偏心轮式断绳保护装置一般有单面和双面两种
它利用偏心轮夹紧导轨以防止吊篮下坠
图 5-1 所示是一种靠压缩弹簧的力量驱动偏心轮转动而夹紧导轨的保险装置，其作用原理是：当提升钢丝绳拉断或松脱时，夹板拉杆受弹簧力的作用而下移，并推动转臂带动横轴转动，于是横轴两端的偏心轮便将导轨夹紧在导向支座上，此时产生的摩擦力便使吊篮支持在井架或门架的导轨上
图 5-2 所示为双面作用偏心轮式保险装置，它有两对夹持偏心轮，导轨被夹在两个偏心轮之间
二、楔块式 楔块式断绳保护装置也有单面和双面两种，它是利用楔块来夹紧导轨而使吊篮停止下坠

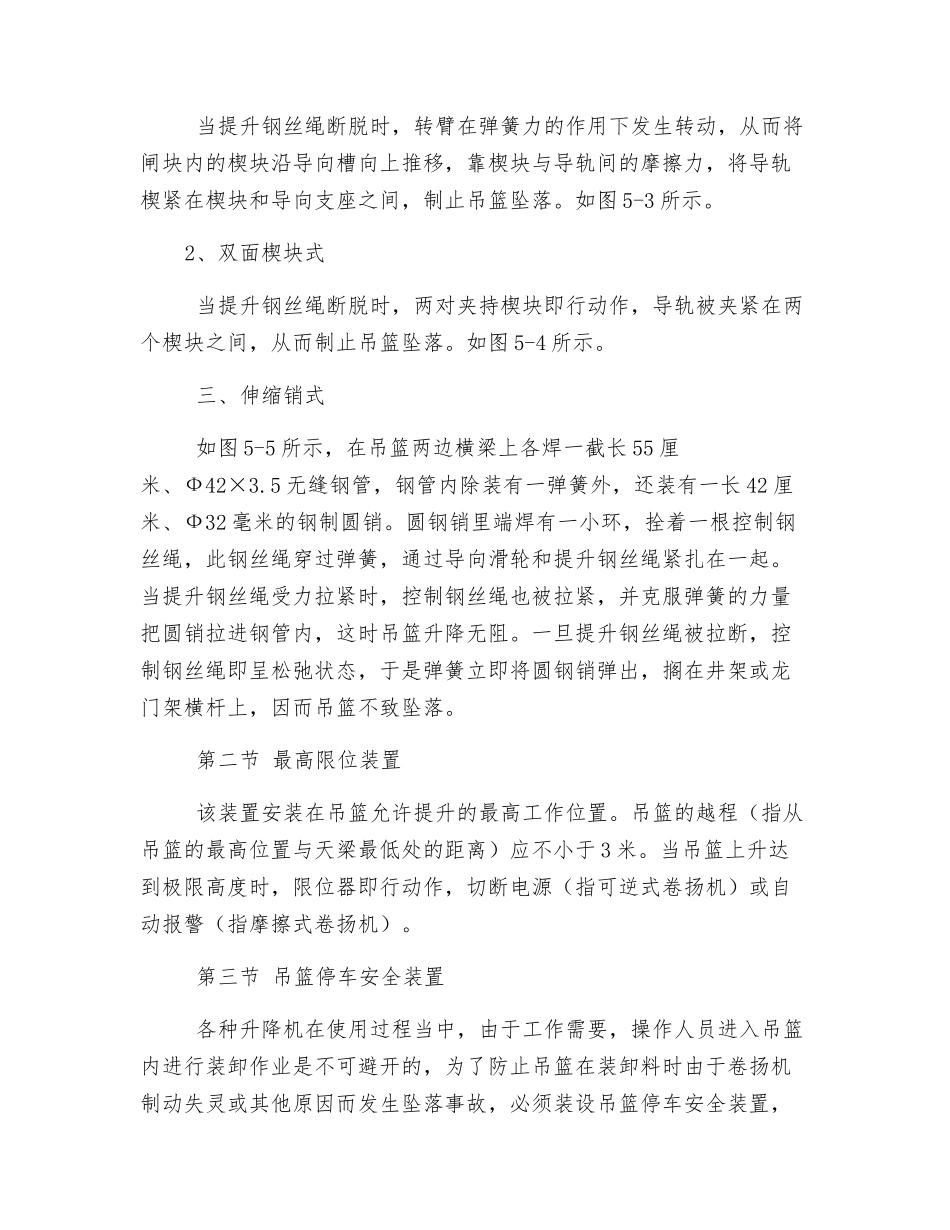

1、单面楔块式： 当提升钢丝绳断脱时，转臂在弹簧力的作用下发生转动，从而将闸块内的楔块沿导向槽向上推移，靠楔块与导轨间的摩擦力，将导轨楔紧在楔块和导向支座之间，制止吊篮坠落
如图 5-3 所示
2、双面楔块式 当提升钢丝绳断脱时，两对夹持楔块即行动作，导轨被夹紧在两个楔块之间，从而制止吊篮坠落
如图 5-4 所示
三、伸缩销式 如图 5-5 所示，在吊篮两边横梁上各焊一截长 55 厘米、Ф42×3
5 无缝钢管，钢管内除装有一弹簧外，还装有一长 42 厘米、Ф32 毫米的钢制圆销
圆钢销里端焊有一小环，拴着一根控制钢丝绳，此钢丝绳穿过弹簧，通过导向滑轮和提升钢丝绳紧扎在一起
当提升钢丝绳受力拉紧时，控制钢丝绳也被拉紧，并克服弹簧的力量把圆销拉进钢管内
