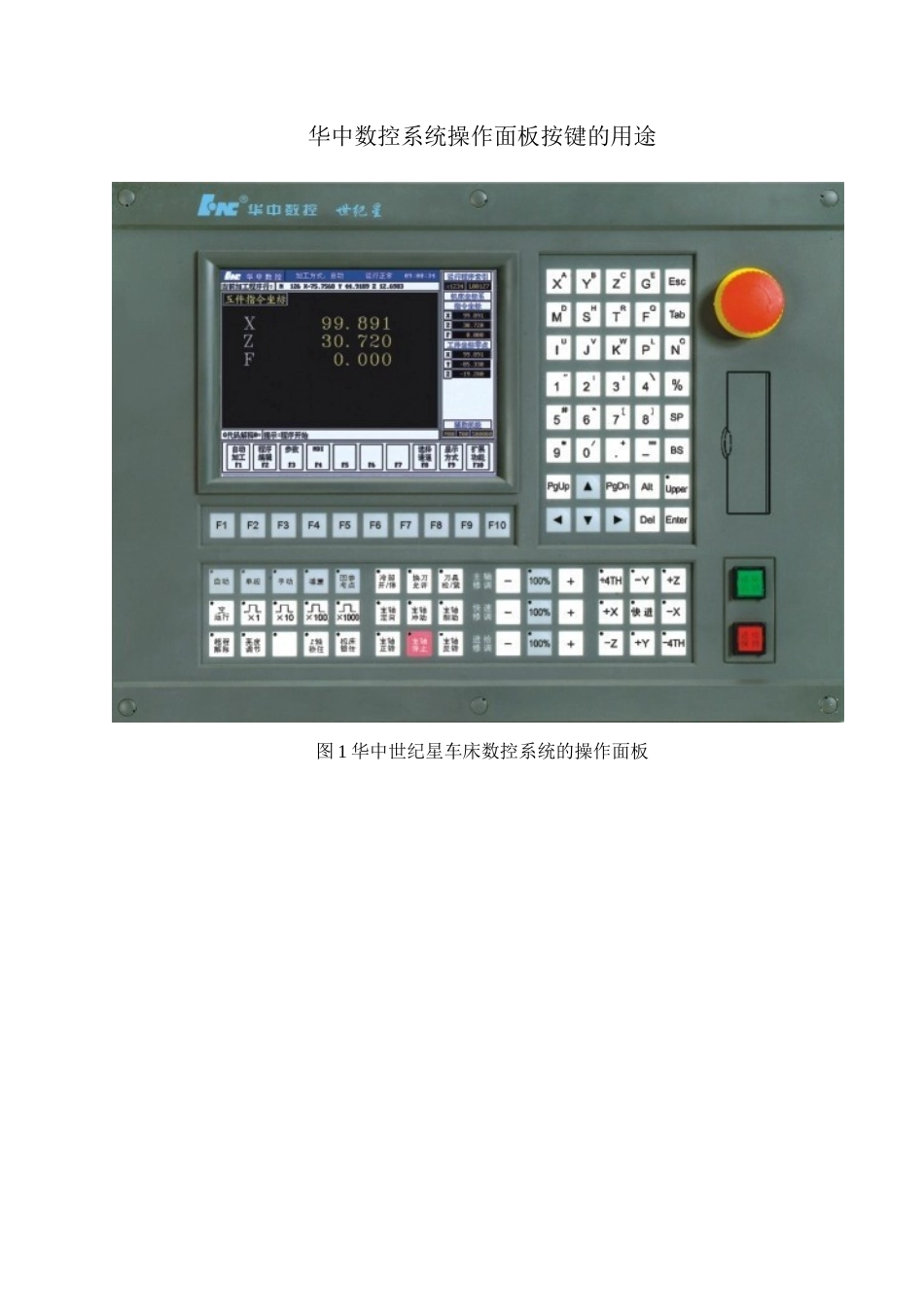

华中数控系统操作面板按键的用途(5 页)Good is good, but better carries it.精益求精，善益求善。华中数控系统操作面板按键的用途图 1 华中世纪星车床数控系统的操作面板㈠功能菜单在显示器的下方有十个功能按键，从“F1”到“F10”（相当于 FANUC 系统中的软键），通过这十个功能按键，可完成对系统操作界面中菜单命令的操作，系统操作界面中菜单命令由主菜单和子菜单构成，所有主菜单和子菜单命令都能通过功能按键“F1”～“F10”来进行操作。主菜单分别是：F1 为“自动加工”、F2 为“程序编辑”、F3 为“参数”、F4 为“MDI”、F5 为“PLC”、F6 为“故障诊断”、F7 为“设置毛坯大小”、F9 为“显示方式”。每一主菜单下分别有若干个子菜单。㈡ NC 键盘NC 键盘用于零件程序的编制、参数输入、MDI 及系统管理操作等，见图 4。图 4 NC 键盘1.“Esc”键：按此键可取消当前系统界面中的操作。2.“Tab”键：按此键可跳转到下一个选项。3.“SP”键：按此键光标向后移并空一格。4.“BS”键：按此键光标向前移并删除前面字符。5.“Upper”键：上档键。按下此键后，上档功能有效，这时可输入“字母”键与“数字”键右上角的小字符。6.“Enter”键：回车键，按此键可确认当前操作。7.“Alt”键：替换键，也可与其它字母键可组成快捷键。8.“DEL”键：按此键可删除当前字符。9.“PgDn”键与“PgUp”键：向后翻页与向前翻页。10.“▲”键、“▼”键、“?”键与“?”键：按这四个键可使光标上、下、左、右移动。 11.“字母”键、“数字”键和“符号”键：按这些键可输入字母、数字以及其他字符，其中一些字符需要配合“Upper”键才能被输入。㈢机床控制面板 见图 5图 5 机床控制面板1. 方式选择按键。方式选择按键的作用是把数控车床的操作方式进行了分类，在每一种操作方式下，只能进行相应的操作。方式选择按键共有五个，分别是“自动”操作方式、“单段”操作方式、“手动”操作方式、“增量”操作方式和“回零”操作方式。(1)“自动”操作方式：按此键进入自动运行方式，在自动方式下可进行连续加工工件、模拟校验加工程序、在 MDI 模式下运行指令等操作。进入自动方式后在系统主菜单下按“F1”键进入“自动加工”子菜单，再按“F1”选择要运行的程序，然后按一下“循环启动”键自动加工开始。在自动运行过程中按一下“进给保持”键程序暂停运行，进给轴减速停止，再按一下“循环起动”键，程序会继续运行。(2)“...
