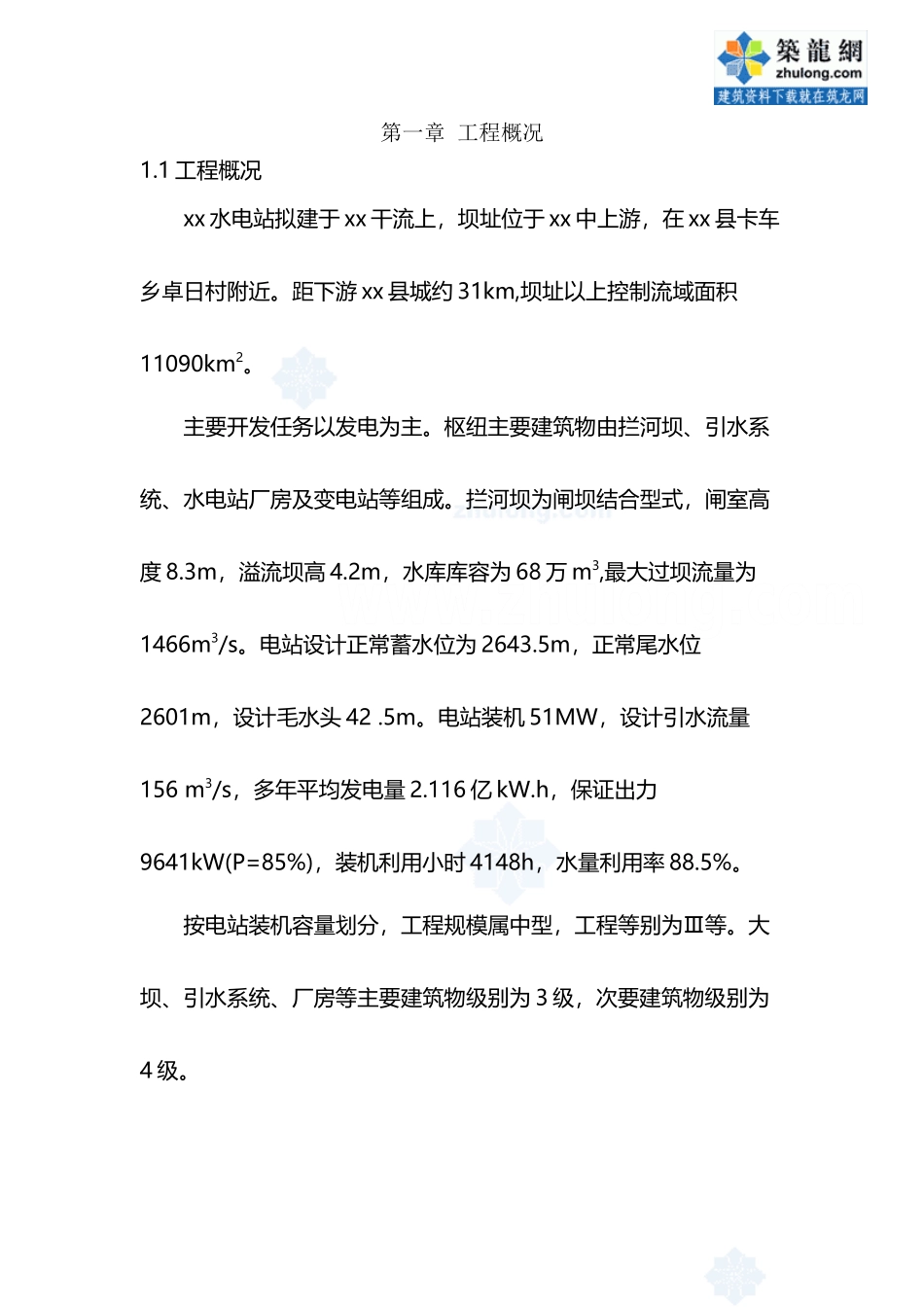

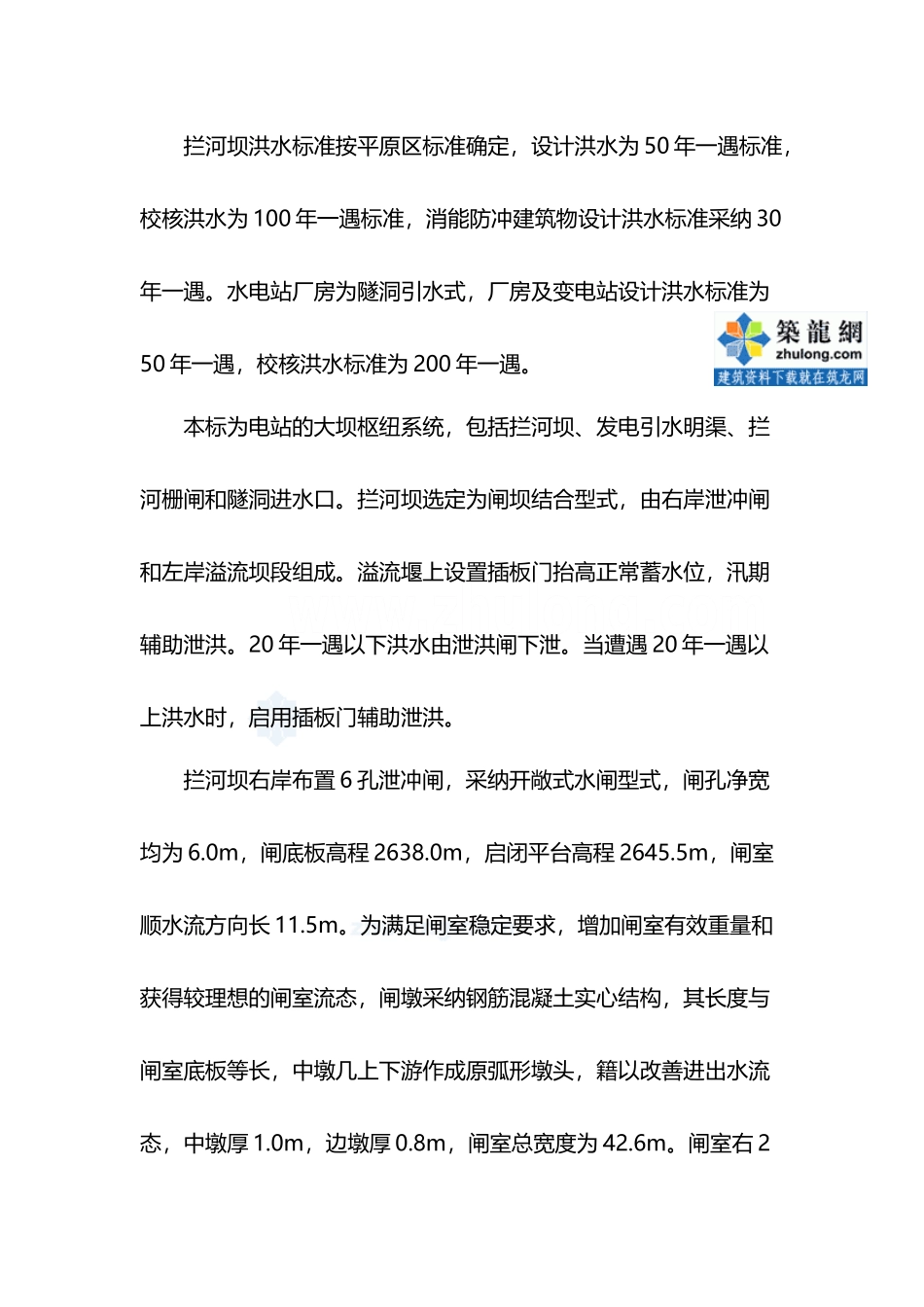

卓尼县洮河某水电站施工组织设计_secret(95页)Good is good, but better carries it.精益求精，善益求善。第一章 工程概况1.1 工程概况xx 水电站拟建于 xx 干流上，坝址位于 xx 中上游，在 xx 县卡车乡卓日村附近。距下游 xx 县城约 31km,坝址以上控制流域面积11090km2。主要开发任务以发电为主。枢纽主要建筑物由拦河坝、引水系统、水电站厂房及变电站等组成。拦河坝为闸坝结合型式，闸室高度 8.3m，溢流坝高 4.2m，水库库容为 68 万 m3,最大过坝流量为1466m3/s。电站设计正常蓄水位为 2643.5m，正常尾水位2601m，设计毛水头 42 .5m。电站装机 51MW，设计引水流量156 m3/s，多年平均发电量 2.116 亿 kW.h，保证出力9641kW(P=85%)，装机利用小时 4148h，水量利用率 88.5%。按电站装机容量划分，工程规模属中型，工程等别为Ⅲ等。大坝、引水系统、厂房等主要建筑物级别为 3 级，次要建筑物级别为4 级。拦河坝洪水标准按平原区标准确定，设计洪水为 50 年一遇标准，校核洪水为 100 年一遇标准，消能防冲建筑物设计洪水标准采纳 30年一遇。水电站厂房为隧洞引水式，厂房及变电站设计洪水标准为50 年一遇，校核洪水标准为 200 年一遇。本标为电站的大坝枢纽系统，包括拦河坝、发电引水明渠、拦河栅闸和隧洞进水口。拦河坝选定为闸坝结合型式，由右岸泄冲闸和左岸溢流坝段组成。溢流堰上设置插板门抬高正常蓄水位，汛期辅助泄洪。20 年一遇以下洪水由泄洪闸下泄。当遭遇 20 年一遇以上洪水时，启用插板门辅助泄洪。拦河坝右岸布置 6 孔泄冲闸，采纳开敞式水闸型式，闸孔净宽均为 6.0m，闸底板高程 2638.0m，启闭平台高程 2645.5m，闸室顺水流方向长 11.5m。为满足闸室稳定要求，增加闸室有效重量和获得较理想的闸室流态，闸墩采纳钢筋混凝土实心结构，其长度与闸室底板等长，中墩几上下游作成原弧形墩头，籍以改善进出水流态，中墩厚 1.0m，边墩厚 0.8m，闸室总宽度为 42.6m。闸室右 2孔左 3 孔采纳整体式结构，中间设置小底板，分离式基础，以便将上部荷载较均匀地传递至闸基础上，减少并适应不均匀沉降。底板厚 0.8m，上下游均设 0.8m，深的齿槽，以增加闸身抗滑效果。为有利于闸室运行期抗滑稳定，以利用水重抗滑和调整底板压应力分布，泄冲闸选用露顶弧形刚闸门，门高 5.5m，工作门居中部布置，门槽中心线距闸墩上游边缘 5.65m，检修门槽中心线距闸墩上游边缘 1.4m。根据闸门运行...
