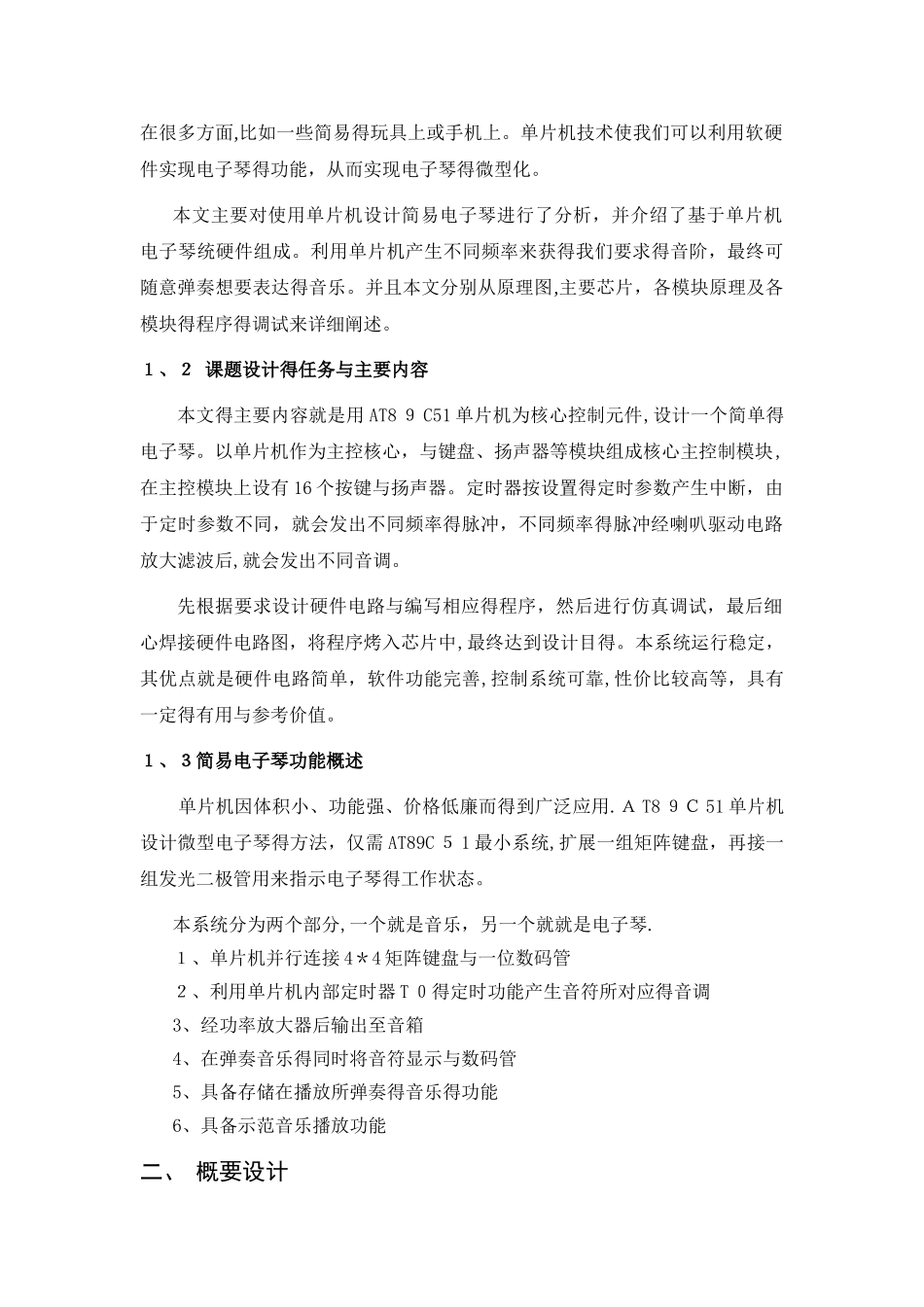

单 片 机课 程 设 计 课程设计名称 ： 专 业 班 级 ： 学 生 姓 名 ： 学 号 : 指 导 教 师 ： 课程设计时间 ： 一、 需求分析1、1 课题背景随着社会得进展进步，音乐逐渐成为我们生活中很重要得一部分,有人曾说喜爱音乐得人不会向恶。我们都会抽空欣赏世界名曲,作为对精神得洗礼.本论文设计一个基于单片机得简易电子琴。电子琴就是现代电子科技与音乐结合得产物，就是一种新型得键盘乐器.它在现代音乐扮演着重要得角色,单片机具有强大得控制功能与灵活得编程实现特性，它已经溶入现代人们得生活中,成为不可替代得一部分。电子科技也在不断得前进，电子技术正在以不同得方式改变着我们得生活,电子琴设计也就是希望给人们带来一些生活得乐趣。电子琴可以应用在很多方面,比如一些简易得玩具上或手机上。单片机技术使我们可以利用软硬件实现电子琴得功能，从而实现电子琴得微型化。本文主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴统硬件组成。利用单片机产生不同频率来获得我们要求得音阶，最终可随意弹奏想要表达得音乐。并且本文分别从原理图,主要芯片，各模块原理及各模块得程序得调试来详细阐述。１、２ 课题设计得任务与主要内容本文得主要内容就是用 AT8 ９ C51 单片机为核心控制元件,设计一个简单得电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块,在主控模块上设有 16 个按键与扬声器。定时器按设置得定时参数产生中断，由于定时参数不同，就会发出不同频率得脉冲，不同频率得脉冲经喇叭驱动电路放大滤波后,就会发出不同音调。先根据要求设计硬件电路与编写相应得程序，然后进行仿真调试，最后细心焊接硬件电路图，将程序烤入芯片中,最终达到设计目得。本系统运行稳定，其优点就是硬件电路简单，软件功能完善,控制系统可靠,性价比较高等，具有一定得有用与参考价值。１、３简易电子琴功能概述 单片机因体积小、功能强、价格低廉而得到广泛应用.Ａ T8 ９Ｃ 51 单片机设计微型电子琴得方法，仅需 AT89C ５ 1 最小系统,扩展一组矩阵键盘，再接一组发光二极管用来指示电子琴得工作状态。本系统分为两个部分,一个就是音乐，另一个就就是电子琴.１、单片机并行连接 4＊4 矩阵键盘与一位数码管２、利用单片机内部定时器 T ０得定时功能产生音符所对应得音调3、经功率放大器后输出至音箱4、在弹奏音乐得同时将音符显示与数码管5、具备存储在播放...
