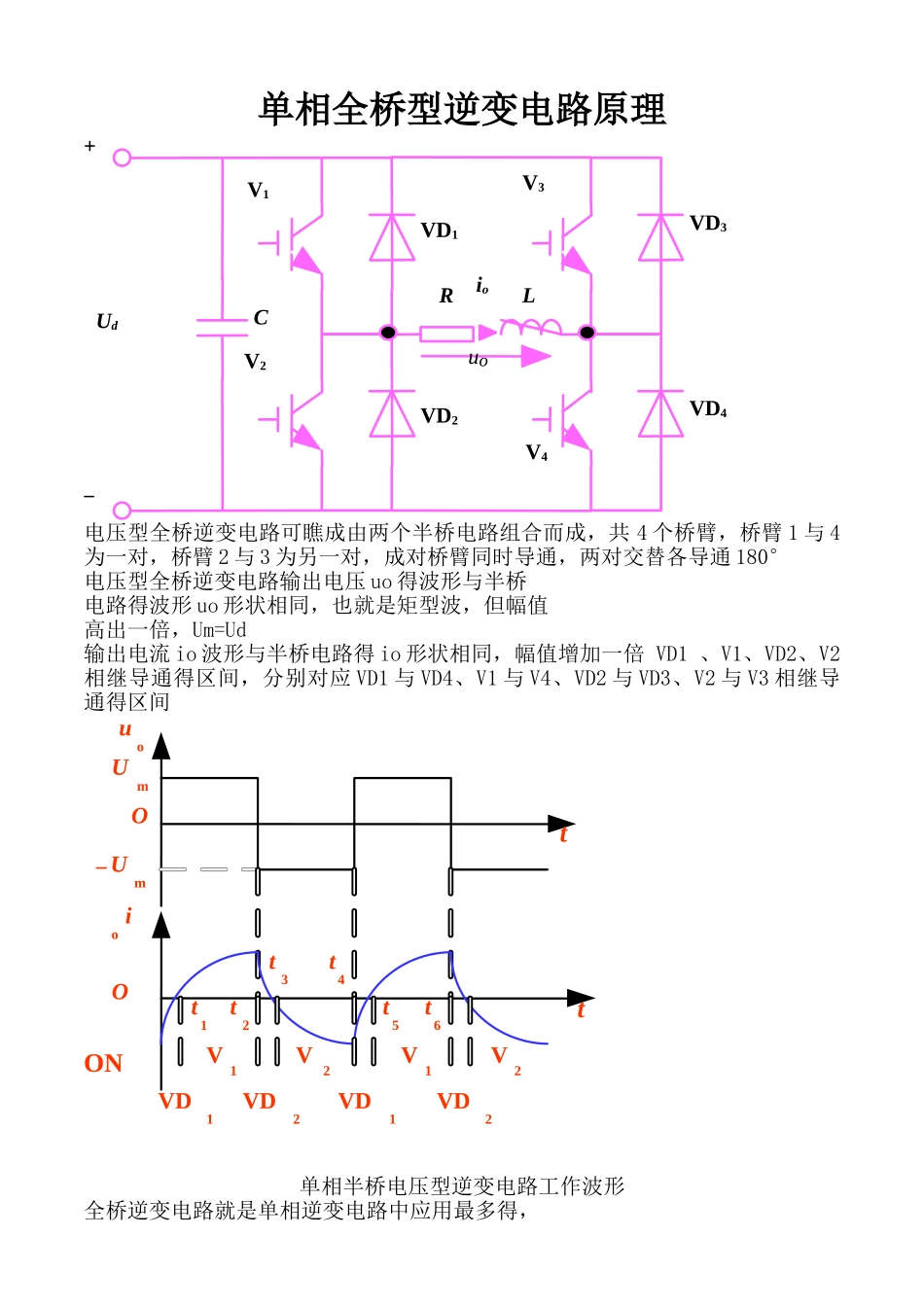

单相全桥型逆变电路原理电压型全桥逆变电路可瞧成由两个半桥电路组合而成，共 4 个桥臂，桥臂 1 与 4为一对，桥臂 2 与 3 为另一对，成对桥臂同时导通，两对交替各导通 180°电压型全桥逆变电路输出电压 uo 得波形与半桥电路得波形 uo 形状相同，也就是矩型波，但幅值高出一倍，Um=Ud输出电流 io 波形与半桥电路得 io 形状相同，幅值增加一倍 VD1 、V1、VD2、V2相继导通得区间，分别对应 VD1 与 VD4、V1 与 V4、VD2 与 VD3、V2 与 V3 相继导通得区间单相半桥电压型逆变电路工作波形全桥逆变电路就是单相逆变电路中应用最多得，+-CRLUdV1V2V3V4VD1VD2VD3VD4uoiottOOONuoUm- Umiot1t2t3t4t5t6V1V2V1V2VD1VD2VD1VD2对电压波形进行定量分析将幅值为 Uo 得矩形波uo 展开成傅里叶级数，得其中基波幅值 Uo1m 与基波有效值 Uo1 分别为上述公式对半桥逆变电路也适用，将式中得 ud 换成 Ud /2uo 为正负电压各为 180°得脉冲时，要改变输出电压有效值只能通过改变输出直流电压 Ud 来实现 实际就就是调节输出电压脉冲得宽度 各 IGBT 栅 极 信 号 为 180° 正偏，180°反偏，且V1与V2栅极信号互补，V3与V4栅极信号互补 V3得基极信号不就是比V1落后180° ， 而 就 是 只 落 后  ( 0< <180°) V3、V4得栅极信号分别比V2、V1得前移180°- 输出电压uo就是正负各为得脉冲+-CRLUdV1V2uoioV3V4VD1VD2VD3VD4+-CRLUdV1V2uoioV3V4VD1VD2VD3VD4移相调压采纳移相方式调节逆变电路得输出电压t1时刻前V1与V4导通，输出电压uo为udt1时刻V3与V4栅极信号反向，V4截止，因io不能突变，V3不能立即导通，VD3导通续流，因V1与VD3同时导通，所以输出电压为零 各 IGBT 栅极信号 uG1~uG4 及输出电压 uo 、输出电流 io 得波形 t2时刻V1与V2栅极信号反向， V1截止， V2不能立即导通，VD2导通续流，与VD3构成电流通道，输出电压为-Ud到负载电流过零开始反向， VD2与VD3截止， V2与V3开始导通， uo仍为- Udt3时刻V3与V4栅极信号再次反向， V3截止， V4不能立即导通， VD4导通续流， uo再次为零 输出电压uo得正负脉冲宽度各为θ ，改变θ ，可调节输出电压
