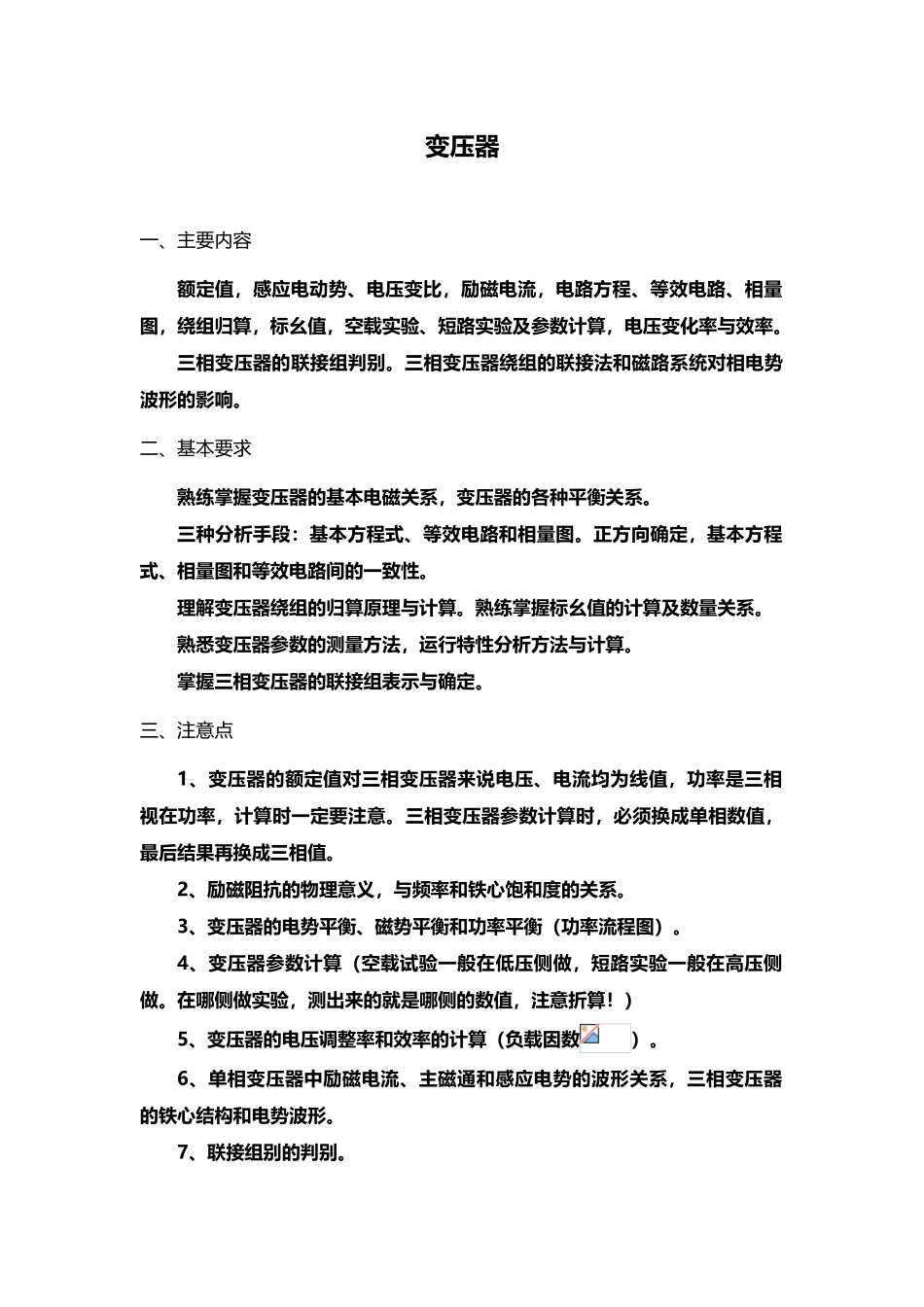

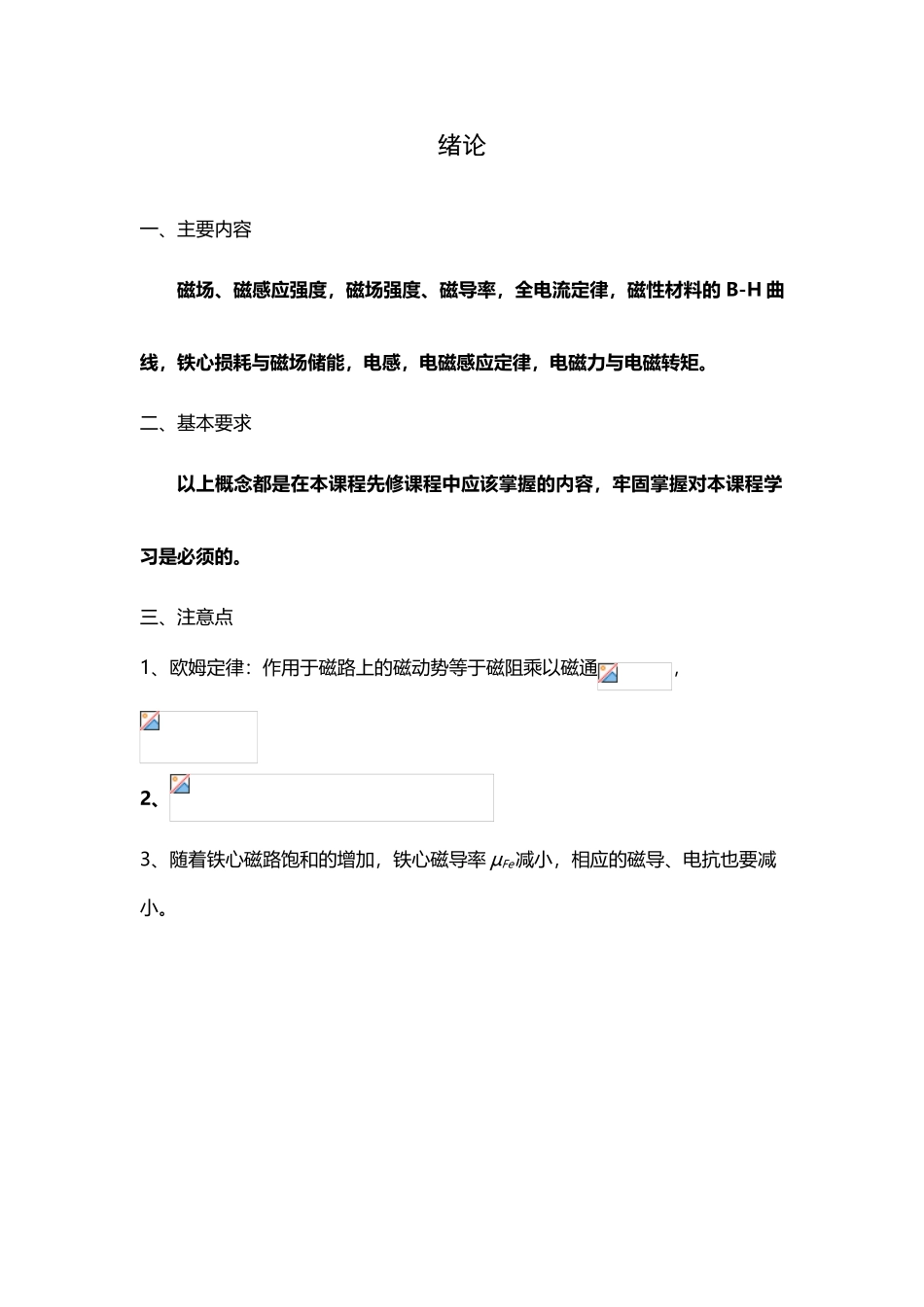

南京邮电大学电机学复习要点(9 页)Good is good, but better carries it.精益求精，善益求善。绪论 一、主要内容磁场、磁感应强度，磁场强度、磁导率，全电流定律，磁性材料的 B-H 曲线，铁心损耗与磁场储能，电感，电磁感应定律，电磁力与电磁转矩。二、基本要求以上概念都是在本课程先修课程中应该掌握的内容，牢固掌握对本课程学习是必须的。三、注意点1、欧姆定律：作用于磁路上的磁动势等于磁阻乘以磁通，2、3、随着铁心磁路饱和的增加，铁心磁导率 µFe减小，相应的磁导、电抗也要减小。变压器一、主要内容额定值，感应电动势、电压变比，励磁电流，电路方程、等效电路、相量图，绕组归算，标幺值，空载实验、短路实验及参数计算，电压变化率与效率。三相变压器的联接组判别。三相变压器绕组的联接法和磁路系统对相电势波形的影响。二、基本要求熟练掌握变压器的基本电磁关系，变压器的各种平衡关系。三种分析手段：基本方程式、等效电路和相量图。正方向确定，基本方程式、相量图和等效电路间的一致性。理解变压器绕组的归算原理与计算。熟练掌握标幺值的计算及数量关系。熟悉变压器参数的测量方法，运行特性分析方法与计算。掌握三相变压器的联接组表示与确定。三、注意点1、变压器的额定值对三相变压器来说电压、电流均为线值，功率是三相视在功率，计算时一定要注意。三相变压器参数计算时，必须换成单相数值，最后结果再换成三相值。2、励磁阻抗的物理意义，与频率和铁心饱和度的关系。3、变压器的电势平衡、磁势平衡和功率平衡（功率流程图）。4、变压器参数计算（空载试验一般在低压侧做，短路实验一般在高压侧做。在哪侧做实验，测出来的就是哪侧的数值，注意折算！）5、变压器的电压调整率和效率的计算（负载因数）。6、单相变压器中励磁电流、主磁通和感应电势的波形关系，三相变压器的铁心结构和电势波形。7、联接组别的判别。8、变压器负载与二次侧接线方式要一致，若不一致，必须将负载-变换。沟通电机的共同问题一、主要内容三相电机工作原理模型，沟通绕组的各概念，绕组的基波感应电动势和谐波电动势，单相绕组的脉动磁动势，对称电流下的圆形磁动势，不对称电流下的椭圆形磁动势，三相绕组磁动势的空间谐波和时间谐波。二、基本要求掌握旋转电机的基本作用原理。熟练掌握电角度的概念，沟通绕组各量的分析，绕组因数的计算。掌握沟通绕组电动势的分析和计算方法。掌握沟通绕组磁动势的性质及其表示和分析方...
