压缩空气管道施工方案

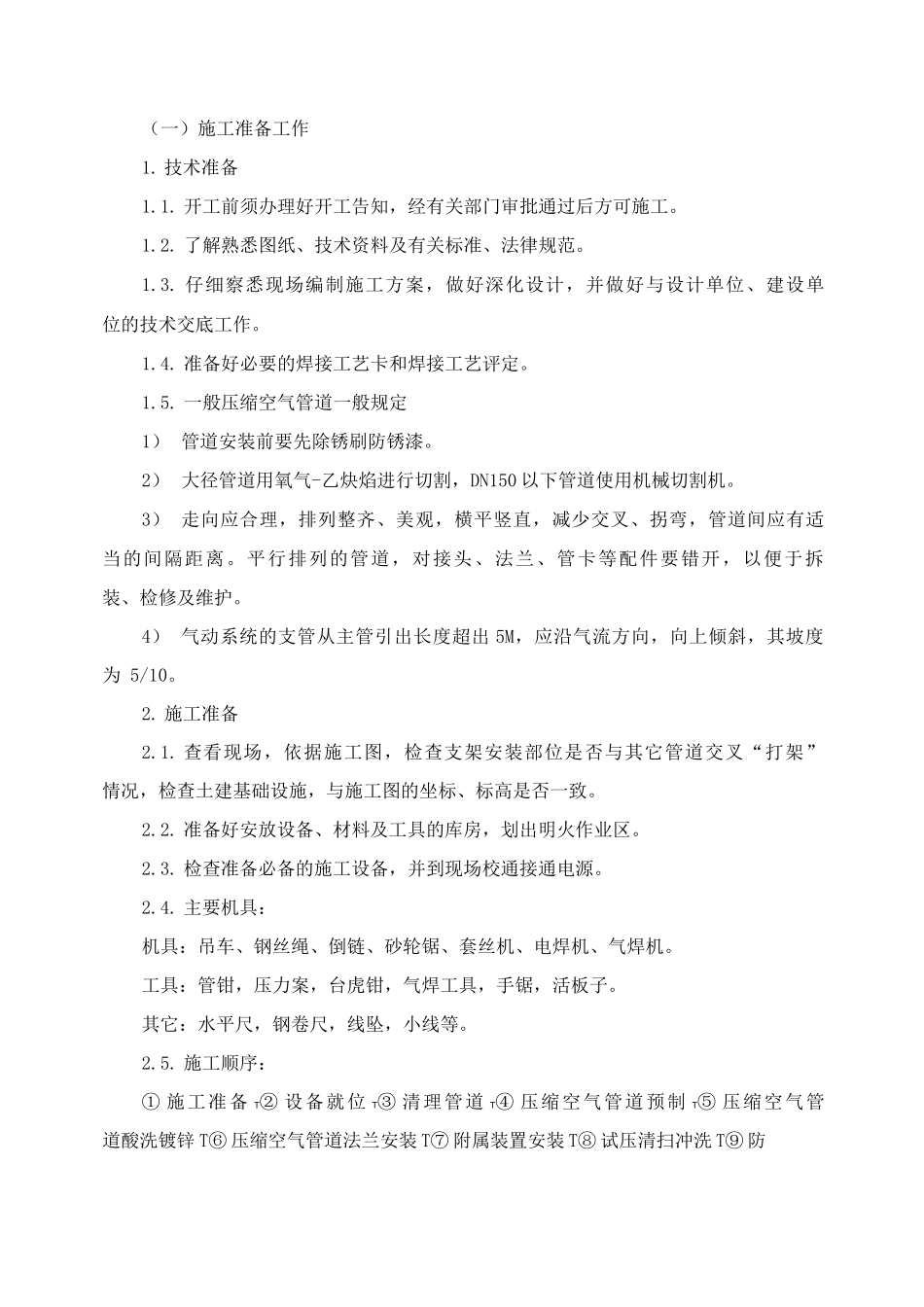

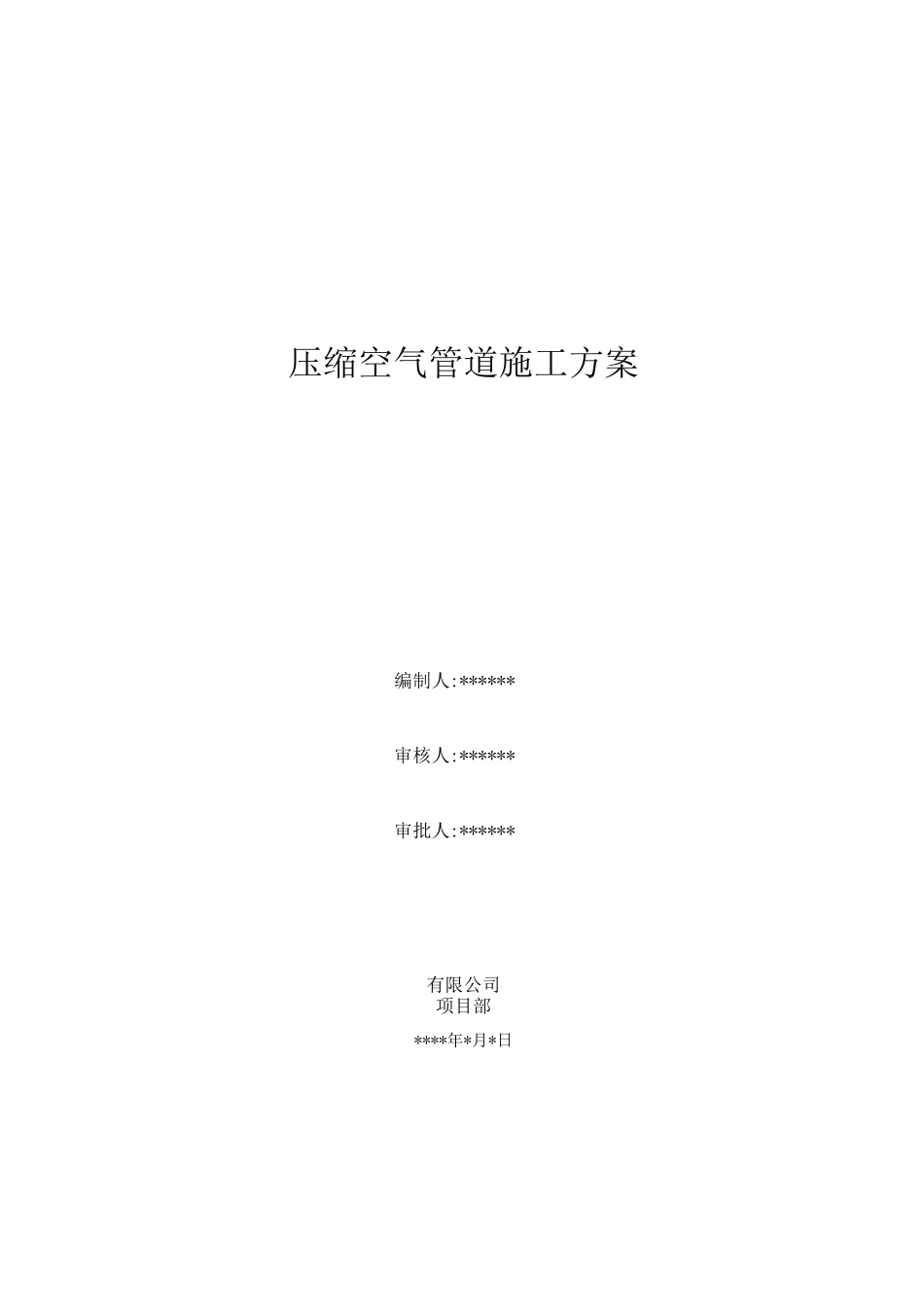

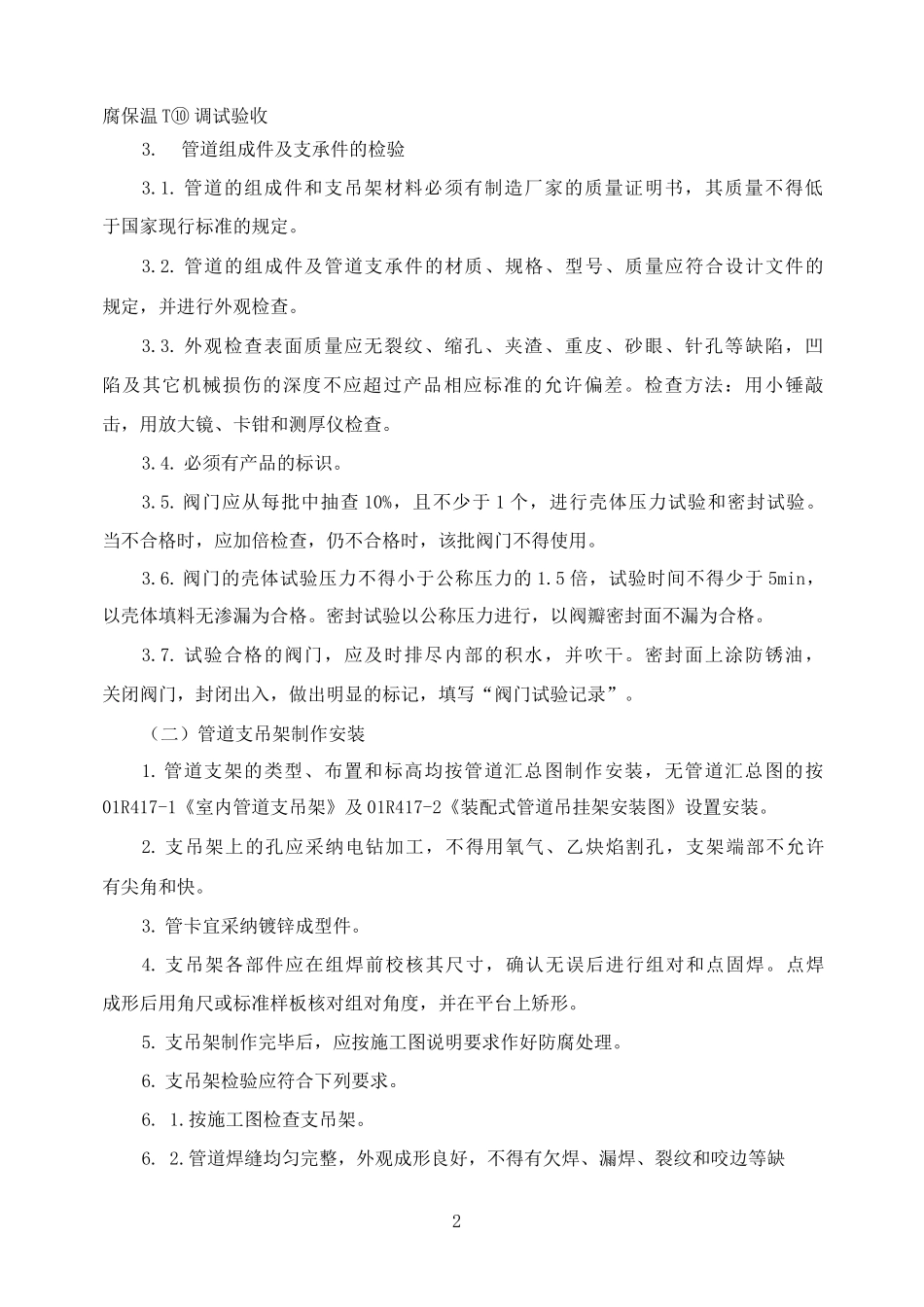

压缩空气管道施工方案编制人:******审核人:******审批人:******有限公司项目部****年*月*日（一）施工准备工作1. 技术准备1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。1.2. 了解熟悉图纸、技术资料及有关标准、法律规范。1.3. 仔细察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。1.4. 准备好必要的焊接工艺卡和焊接工艺评定。1.5. 一般压缩空气管道一般规定1） 管道安装前要先除锈刷防锈漆。2） 大径管道用氧气-乙炔焰进行切割，DN150 以下管道使用机械切割机。3） 走向应合理，排列整齐、美观，横平竖直，减少交叉、拐弯，管道间应有适当的间隔距离。平行排列的管道，对接头、法兰、管卡等配件要错开，以便于拆装、检修及维护。4） 气动系统的支管从主管引出长度超出 5M，应沿气流方向，向上倾斜，其坡度为 5/10。2. 施工准备2.1. 查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检查土建基础设施，与施工图的坐标、标高是否一致。2.2. 准备好安放设备、材料及工具的库房，划出明火作业区。2.3. 检查准备必备的施工设备，并到现场校通接通电源。2.4. 主要机具：机具：吊车、钢丝绳、倒链、砂轮锯、套丝机、电焊机、气焊机。工具：管钳，压力案，台虎钳，气焊工具，手锯，活板子。其它：水平尺，钢卷尺，线坠，小线等。2.5. 施工顺序：① 施工准备 T② 设备就位 T③ 清理管道 T④ 压缩空气管道预制 T⑤ 压缩空气管道酸洗镀锌 T⑥ 压缩空气管道法兰安装 T⑦ 附属装置安装 T⑧ 试压清扫冲洗 T⑨ 防腐保温 T⑩ 调试验收3.管道组成件及支承件的检验3.1. 管道的组成件和支吊架材料必须有制造厂家的质量证明书，其质量不得低于国家现行标准的规定。3.2. 管道的组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并进行外观检查。3.3. 外观检查表面质量应无裂纹、缩孔、夹渣、重皮、砂眼、针孔等缺陷，凹陷及其它机械损伤的深度不应超过产品相应标准的允许偏差。检查方法：用小锤敲击，用放大镜、卡钳和测厚仪检查。3.4. 必须有产品的标识。3.5. 阀门应从每批中抽查 10%，且不少于 1 个，进行壳体压力试验和密封试验。当不合格时，应加倍检查，仍不合格时，该批阀门不得使用。3.6. 阀门的壳体试验压力不得小于公称压力的 1.5 倍，试验时间不得少于 5min，以壳体填料无渗漏为合格。密封试验以公称压力进行...
