双向板课程设计

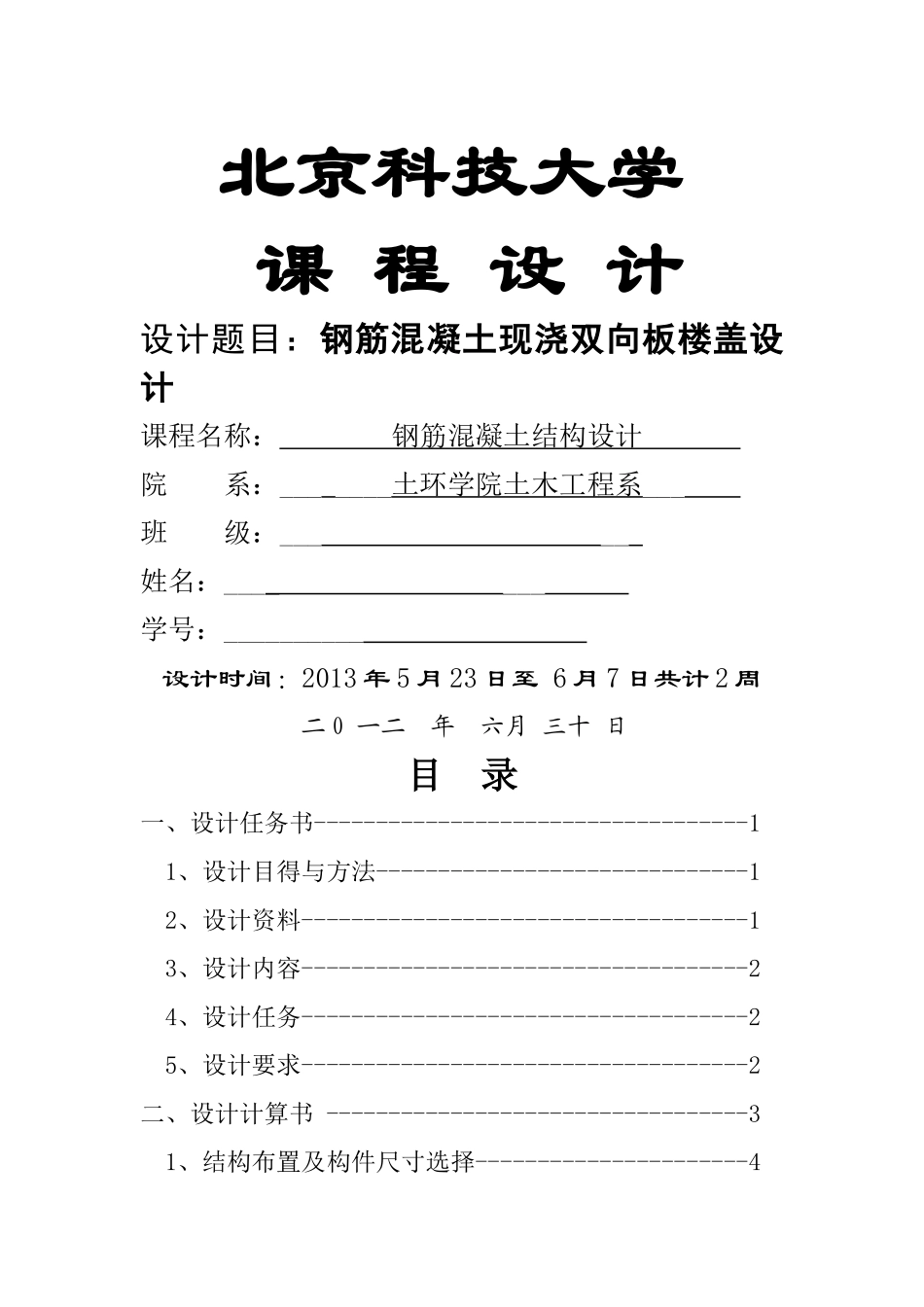

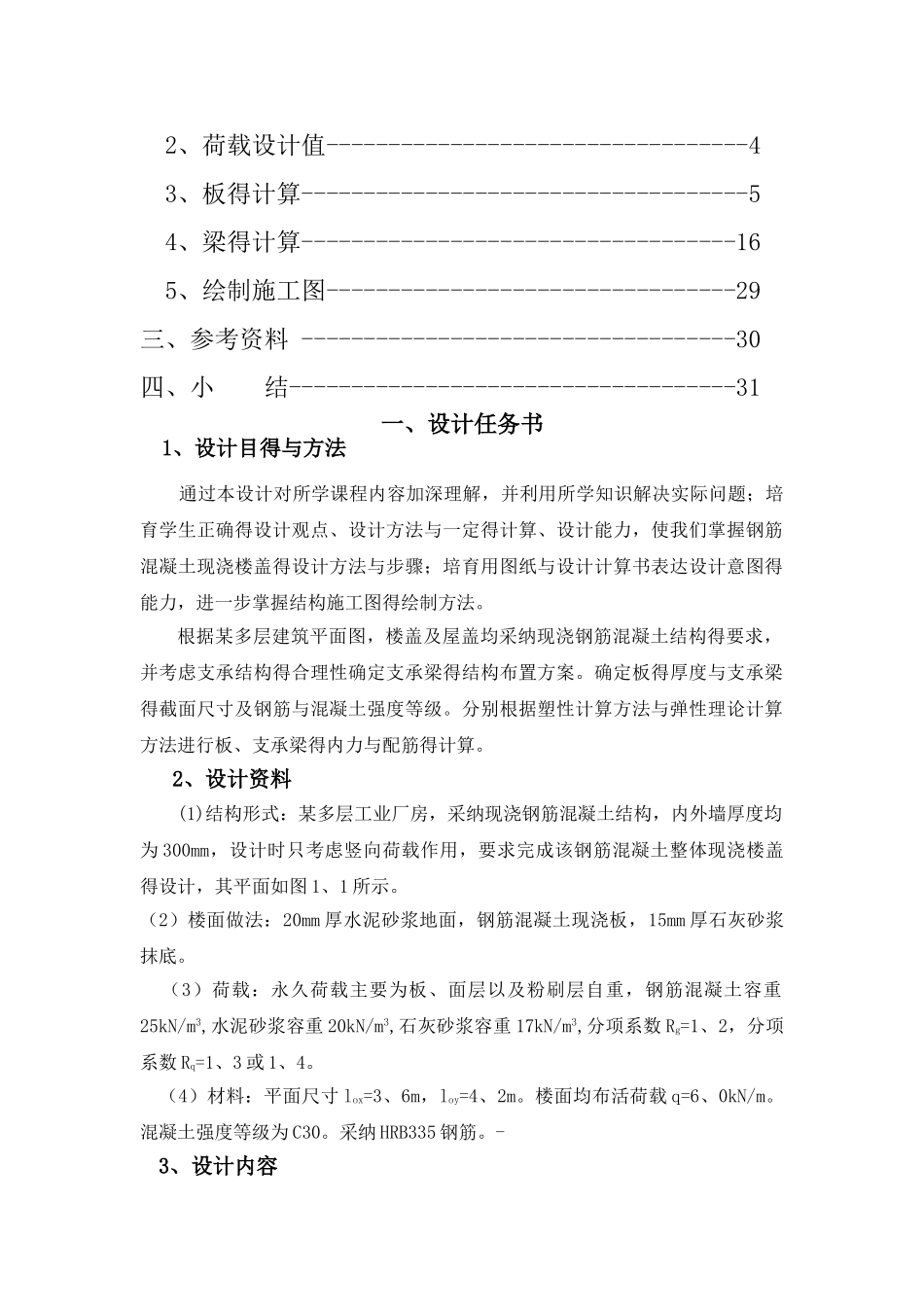

北京科技大学课 程 设 计设计题目：钢筋混凝土现浇双向板楼盖设计课程名称： 钢筋混凝土结构设计 院 系：___ ____土环学院土木工程系___ 班 级：___ __ 姓名：____ ___ 学号：____________ 设计时间：2013 年 5 月 23 日至 6 月 7 日共计 2 周二 0 一二 年 六月 三十 日目 录一、设计任务书-----------------------------------1 1、设计目得与方法------------------------------1 2、设计资料------------------------------------1 3、设计内容------------------------------------2 4、设计任务------------------------------------2 5、设计要求------------------------------------2二、设计计算书 ----------------------------------3 1、结构布置及构件尺寸选择----------------------4 2、荷载设计值----------------------------------4 3、板得计算------------------------------------5 4、梁得计算-----------------------------------165、绘制施工图---------------------------------29三、参考资料 -----------------------------------30四、小 结------------------------------------31一、设计任务书 1、设计目得与方法 通过本设计对所学课程内容加深理解，并利用所学知识解决实际问题；培育学生正确得设计观点、设计方法与一定得计算、设计能力，使我们掌握钢筋混凝土现浇楼盖得设计方法与步骤；培育用图纸与设计计算书表达设计意图得能力，进一步掌握结构施工图得绘制方法。根据某多层建筑平面图，楼盖及屋盖均采纳现浇钢筋混凝土结构得要求，并考虑支承结构得合理性确定支承梁得结构布置方案。确定板得厚度与支承梁得截面尺寸及钢筋与混凝土强度等级。分别根据塑性计算方法与弹性理论计算方法进行板、支承梁得内力与配筋得计算。 2、设计资料(1)结构形式：某多层工业厂房，采纳现浇钢筋混凝土结构，内外墙厚度均为 300mm，设计时只考虑竖向荷载作用，要求完成该钢筋混凝土整体现浇楼盖得设计，其平面如图 1、1 所示。（2）楼面做法：20mm 厚水泥砂浆地面，钢筋混凝土现浇板，15mm 厚石灰砂浆抹底。 （3）荷载：永久荷载主要为板、面层以及粉刷层自重，钢筋混凝土容重25kN/m3,水泥砂浆容重 20kN/m3,石灰砂浆容重 17kN/m3,分项系数 Rg=1、2，分项系数 Rq=1、3 或 1、4。 （4）材料：平面尺寸 lox=3、6m，loy=4、2m。楼面均布活荷载 q=6、0kN/m。混凝土...
