双连拱隧道施工方案

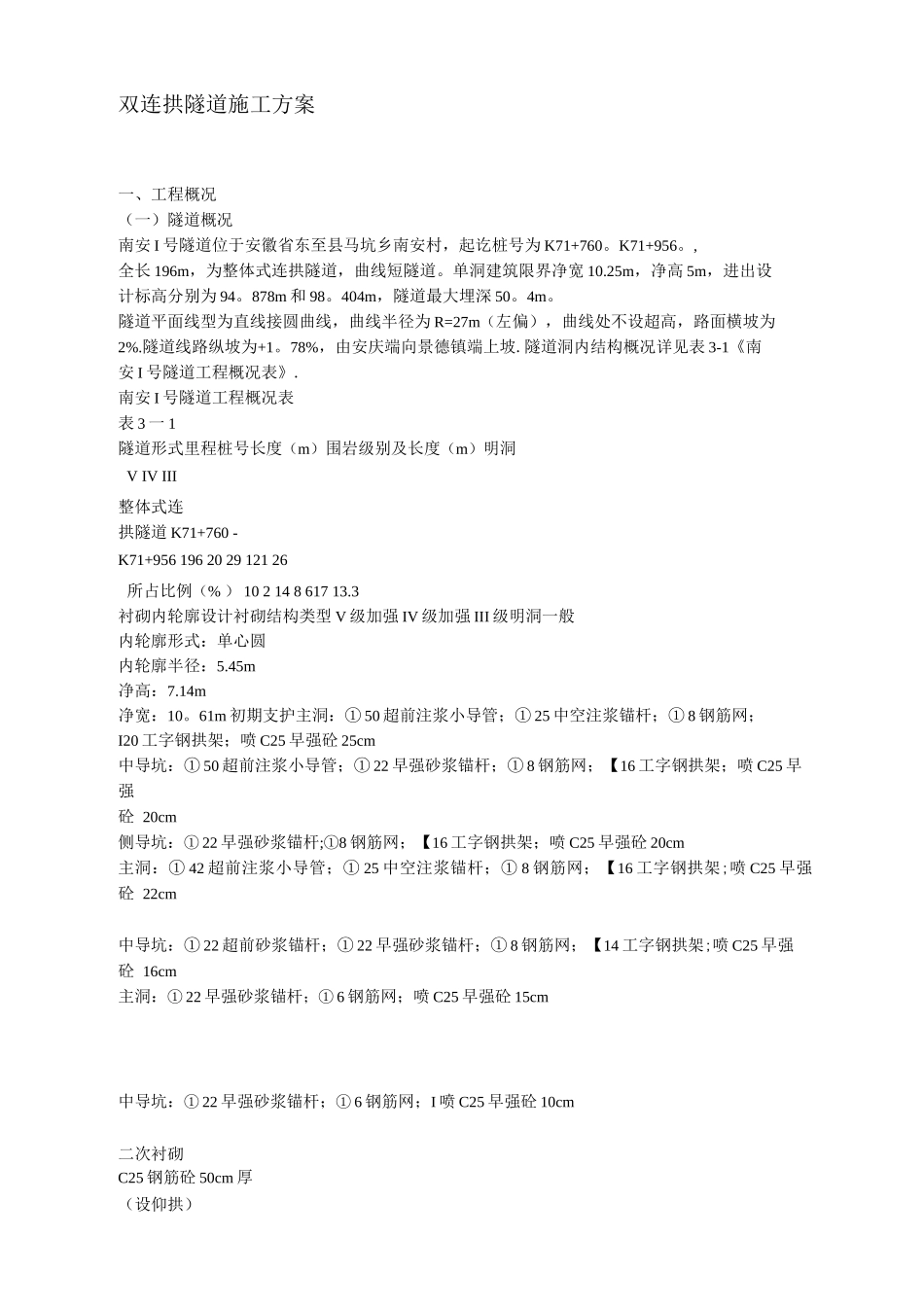

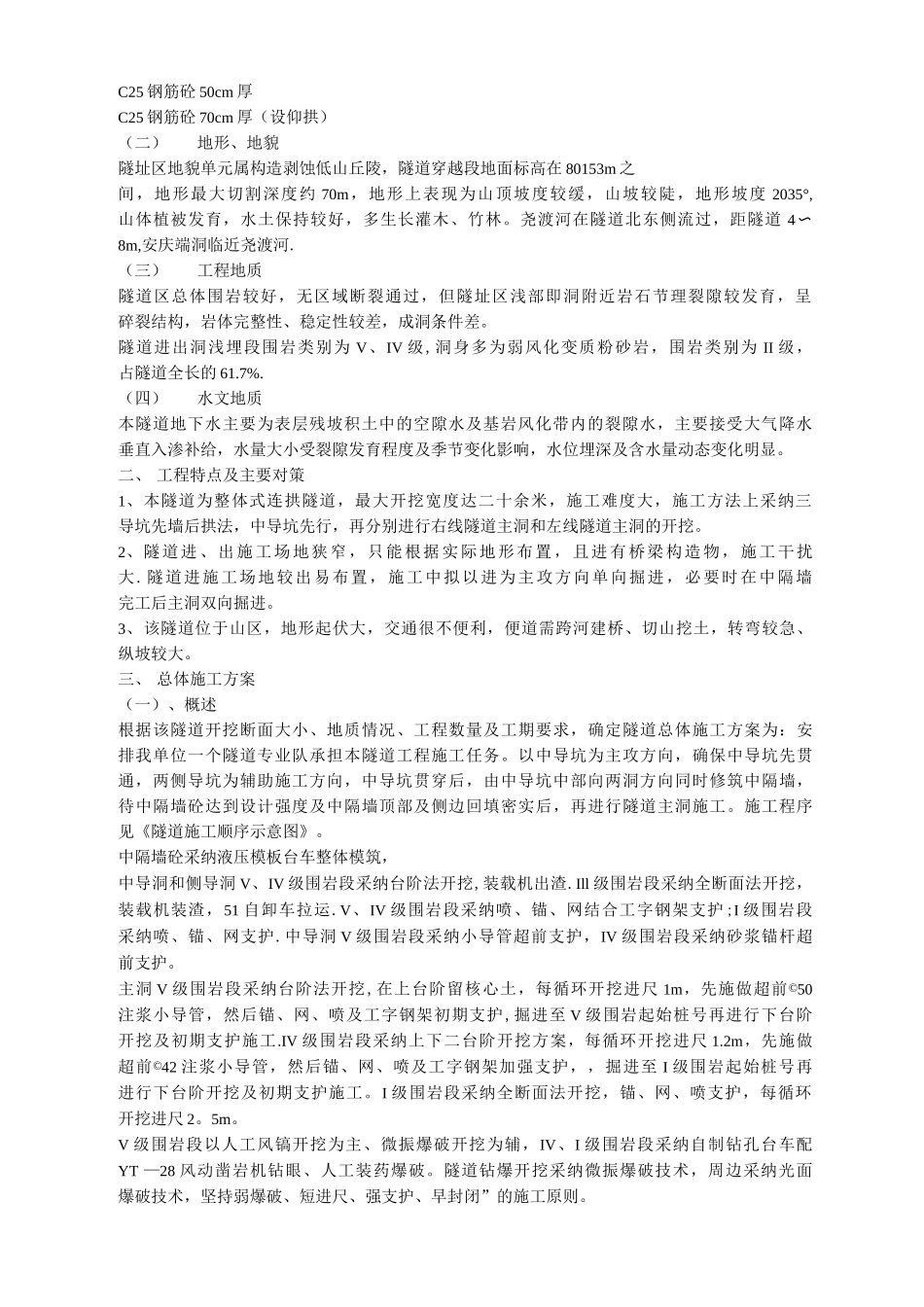

双连拱隧道施工方案一、工程概况（一）隧道概况南安 I 号隧道位于安徽省东至县马坑乡南安村，起讫桩号为 K71+760。K71+956。,全长 196m，为整体式连拱隧道，曲线短隧道。单洞建筑限界净宽 10.25m，净高 5m，进出设计标高分别为 94。878m 和 98。404m，隧道最大埋深 50。4m。隧道平面线型为直线接圆曲线，曲线半径为 R=27m（左偏），曲线处不设超高，路面横坡为2%.隧道线路纵坡为+1。78%，由安庆端向景德镇端上坡.隧道洞内结构概况详见表 3-1《南安 I 号隧道工程概况表》.南安 I 号隧道工程概况表表 3 一 1隧道形式里程桩号长度（m）围岩级别及长度（m）明洞V IV III整体式连拱隧道 K71+760 -K71+956 196 20 29 121 26所占比例（% ） 10 2 14 8 617 13.3衬砌内轮廓设计衬砌结构类型 V 级加强 IV 级加强 III 级明洞一般内轮廓形式：单心圆内轮廓半径：5.45m净高：7.14m净宽：10。61m 初期支护主洞：① 50 超前注浆小导管；① 25 中空注浆锚杆；① 8 钢筋网；I20 工字钢拱架；喷 C25 早强砼 25cm中导坑：① 50 超前注浆小导管；① 22 早强砂浆锚杆；① 8 钢筋网；【16 工字钢拱架；喷 C25 早强砼 20cm侧导坑：① 22 早强砂浆锚杆;①8 钢筋网；【16 工字钢拱架；喷 C25 早强砼 20cm主洞：① 42 超前注浆小导管；① 25 中空注浆锚杆；① 8 钢筋网；【16 工字钢拱架;喷 C25 早强砼 22cm中导坑：① 22 超前砂浆锚杆；① 22 早强砂浆锚杆；① 8 钢筋网；【14 工字钢拱架;喷 C25 早强砼 16cm主洞：① 22 早强砂浆锚杆；① 6 钢筋网；喷 C25 早强砼 15cm中导坑：① 22 早强砂浆锚杆；① 6 钢筋网；I 喷 C25 早强砼 10cm二次衬砌C25 钢筋砼 50cm 厚（设仰拱）C25 钢筋砼 50cm 厚（设仰拱）C25 钢筋砼 50cm 厚C25 钢筋砼 70cm 厚（设仰拱）（二）地形、地貌隧址区地貌单元属构造剥蚀低山丘陵，隧道穿越段地面标高在 80153m 之间，地形最大切割深度约 70m，地形上表现为山顶坡度较缓，山坡较陡，地形坡度 2035°,山体植被发育，水土保持较好，多生长灌木、竹林。尧渡河在隧道北东侧流过，距隧道 4〜8m,安庆端洞临近尧渡河.（三）工程地质隧道区总体围岩较好，无区域断裂通过，但隧址区浅部即洞附近岩石节理裂隙较发育，呈碎裂结构，岩体完整性、稳定性较差，成洞条件差。隧道进出洞浅埋段围岩类别为 V、IV 级,洞身多为弱风化变质...
